PT100 PUR 제팅 밸브 HS PF PUR30CC 핫멜트 디스펜싱 밸브 (SMT FPC PCB 조립용)

PT100 PUR 제팅 밸브 HS PF PUR30CC SMT FPC PCB 전자 조립 핫멜트 폴리우레탄 접착제 제트 디스펜싱 장비용 고정밀 비접촉 디스펜싱 밸브

제품 소개

PUR 제팅 밸브 HS‑PF‑PUR30CC는정밀 산업 자동화를 위해 제작된 비접촉 고속 핫멜트 제트 디스펜싱 밸브입니다. PT100 온도 감지 모듈을 장착한 이 PUR 제팅 밸브는 PUR 핫멜트 접착제에 안정적인 가열을 제공하여 디스펜싱 중 작업물에 대한 접촉 손상을 제거합니다. 30cc 접착제 카트리지용으로 설계되었으며, 기판에 닿지 않고 초미세 점 및 선 제팅을 지원합니다. 대부분의 모션 플랫폼과 완벽하게 통합될 수 있으며 SMT, FPC 및 PCB 정밀 조립 공정에 널리 사용됩니다. 핵심 디스펜싱 부품으로서 기존 접촉 디스펜싱 시스템의 불균일한 접착제 출력, 작업물 긁힘, 잦은 접착제 막힘과 같은 일반적인 문제점을 해결합니다.주요 기능 및 특징은 다음과 같습니다:

고정밀 제팅: PUR 제팅 밸브는 고급 제팅 기술을 사용하여 접착제 주입량, 속도 및 위치를 매우 정밀하게 제어합니다. 이러한 정확성은 정밀 부품 고정 및 밀봉과 같이 고정밀 접착제 적용이 필요한 응용 분야에 적합합니다.

1. 조절 및 프로그래밍 가능성: 장비에는 접착제 분사 압력, 접착제 분사 시간, 접착제 분사 모드와 같은 조절 가능한 분사 매개변수가 있습니다. 이를 통해 작업자는 특정 응용 분야 요구 사항에 따라 미세 조정하고 최적화할 수 있습니다. 일부 PUR 제팅 밸브는 프로그래밍 가능한 기능도 갖추고 있어 다양한 공정 요구 사항에 맞게 여러 접착제 분사 모드 및 경로를 사전 설정할 수 있습니다.
2. 효율적인 생산: PUR 제팅 밸브는 빠른 접착제 분사 속도와 응답 시간을 통해 생산 효율성을 높입니다. 대량 생산 환경에 적합하며 접착제 코팅 작업을 빠르고 정확하게 완료하여 생산 라인의 생산 능력과 효율성을 향상시킬 수 있습니다.
3. 강력한 적응성: PUR 제팅 밸브는 폴리우레탄 접착제, 에폭시 접착제, 실리콘 접착제 등 다양한 점도 및 유동성을 가진 접착제 재료에 적합합니다. 노즐 및 밸브 설계의 유연성을 통해 다양한 접착제 특성 및 응용 분야 요구 사항에 맞게 조정할 수 있습니다.
4. 자가 세척 기능: 일부 고급 PUR 제팅 밸브는 세척액 또는 가스 플러싱을 통해 노즐의 잔여 접착제를 제거하여 막힘 및 유지 보수 작업을 줄이는 자가 세척 기능을 갖추고 있습니다.
5. 원리 및 제어

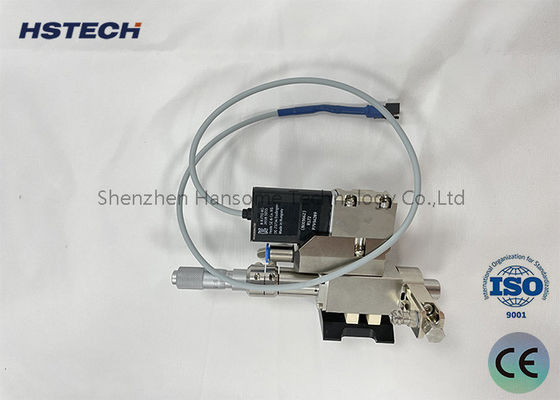

30CC PUR 제팅 밸브

PUR 주입 밸브는 드럼 가열 모듈, 가압 캡 모듈, 노즐 가열 모듈, 유로 모듈, 밸브 본체 모듈 및 방열 모듈로 구성됩니다.

1. 드럼 가열 모듈은 드럼을 운반하고 온도 조절이 가능한 1단계 가열을 수행합니다. 젤의 초기 가열이 완료됩니다.
2. 가압 캡 모듈은 드럼을 밀봉하고 가압하며 컨트롤러를 통해 출력 압력을 제어합니다.
3. 방열 모듈은 열을 방출하고 밸브 본체에서 발생하는 소음을 줄입니다.
4. 압전 주입 밸브는 모듈식 설계를 채택하며, 젤과 접촉하는 부분은 러너 모듈로, 젤과 접촉하지 않는 부분은 밸브 본체 모듈로 설계됩니다.
5. 유로 모듈은 다양한 응용 분야의 디스펜싱 요구 사항을 충족하도록 변경할 수 있습니다.
6. 시리즈 노즐 직경 (40µm ~ 500µm).
7. 노즐은 평면 제트 타입, 니들 타입, 연장 타입으로 분류됩니다.
8. 러너 모듈은 초음파 세척기에서 정기적으로 세척해야 합니다. 씰은 유기 용매에 담그지 않아야 합니다. 노즐 손상을 방지하기 위해 노즐을 세척하려면 특수 도구가 필요합니다.
9. 제트 밸브 컨트롤러

터치 스크린은 압전 주입 밸브 및 디스펜싱 시스템을 제어하며, MES 통신을 지원하고 강력하며 안전하고 신뢰할 수 있습니다.

1. 터치 스크린은 그래픽 제어 모드를 채택하며, 디스펜싱 시스템의 구성 요소와 제어 디스플레이 기능이 그래픽으로 표시되어 간결하고 직관적입니다.
2. 노즐 가열 장치: 디스펜싱 전에 노즐을 적절한 온도로 가열해야 합니다. 가열 장치는 1단계 가열 모드를 채택합니다.

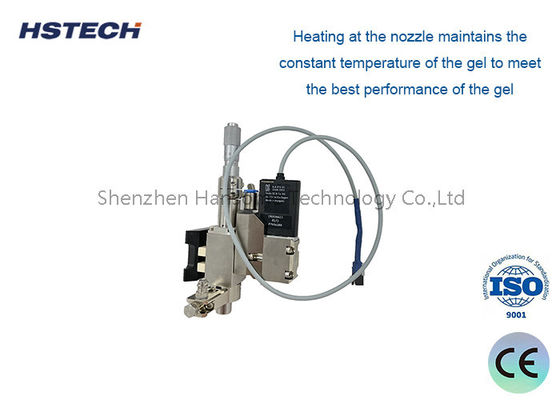

3. 노즐에서의 가열은 젤의 온도를 일정하게 유지하여 젤의 최적 성능을 충족합니다. 콜로이드의 최적 성능.
4. 사양

디스펜싱 전에 노즐을 적절한 온도로 가열해야 합니다. 가열 장치는 2단계 가열 모드를 채택합니다.

1. 노즐에서의 가열은 젤의 온도를 일정하게 유지하여 젤의 최적 성능을 충족합니다. 콜로이드의 최적 성능.
2. 사양

모델

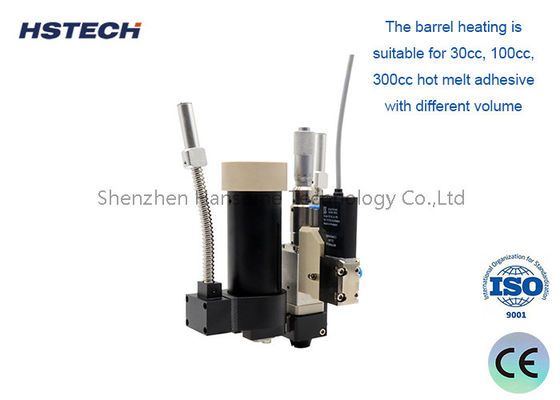

드럼 가열은 다양한 용량의 30cc, 100cc, 300cc 핫멜트 접착제에 적합합니다.

• 모듈식 설계로 부품 교체가 용이하고 디버깅이 간단하며 공정 적용 범위가 넓습니다.
• 분사량은 0.3nL까지 정확하며, 분사 접착제 스팟 일관성 정확도는 최대 98%입니다.
• 최소 0.17mm 라인 폭, 최소 0.15mm 스팟 직경의 핫멜트 접착제 분사 공정을 실현할 수 있습니다.
• 시중의 모든 모션 플랫폼과 호환 가능합니다.
• 다양한 응용 시나리오

HS-PF-PUR30CC는 고정밀 제조 환경에 맞춰진 다목적 워크호스입니다:

소비자 전자 제품

• : 스마트폰, 태블릿, 스마트워치, TWS 이어버드의 정밀 구조 접착, 밀봉 및 방수.자동차 전자 제품
• : 자동차 조명, 대시보드, 센서 및 EV 배터리 부품의 안전한 접착 및 밀봉.반도체 및 LED 패키징
• : 극도의 정밀도가 요구되는 MiniLED, 광학 렌즈 접착 및 칩 봉지를 위한 마이크로 디스펜싱.의료 기기
• : 일회용 의료 기기 및 민감한 진단 장비에 대한 깨끗하고 정확한 접착제 적용.당사의 PUR 제팅 밸브를 선택해야 하는 이유

마이크로 디스펜싱에서 신뢰성과 정밀도는 협상 불가능하다는 것을 알고 있습니다. HS-PF-PUR30CC는 내구성이 뛰어나고 내마모성이 높은 재료와 빠른 90° 접착제 끊김을 보장하는 듀얼 에어 서킷 설계를 사용하여 제작되어 유체 변동을 줄이고 일관된 성능을 유지합니다. 당사의 모듈식 구조는 중요 부품의 수명을 연장할 뿐만 아니라 유지 보수 비용을 대폭 절감합니다. 포괄적인 기술 지원을 통해 당사의 밸브는 전체 장비 효율성(OEE)을 극대화하고 완벽한 생산 품질을 보장하도록 설계되었습니다.
