단일 튜브 스크류 밸브 서보 모터 구동 용적식 유체 이송 HS 300 HS 450 HS 600 HS 700

부피량 유체 운송 서보 모터 구동 단일 튜브 나사 밸브 HS 300 HS 450 HS 600 HS 700 SMT PCB 산업 유체 응용을위한 고 정밀량 분배 밸브

기계 소개

단일 튜브 나사 밸브는 다양한 고정도의 양적 전달 경우에 적합한 정밀 부피 측정 및 전달 제품입니다.단일 구성 요소 나사 펌프는 나선 구조 디자인을 채택, 나사 및 스테이터 자체 밀폐 설계, 나사는 양적 전달 기능을 실현하기 위해 스테이터 구멍에서 회전합니다. 전달 과정은 매체에 절단 효과를 일으키지 않습니다.그리고 매체의 특성에 영향을 미치지 않습니다.. 동시에 모터 흡입을 통해 역으로 되돌릴 수 있습니다, 쉽게 접착제 파기 실현, 분배 과정에 완벽한 해결책 滴, 당기는 문제.

1- 부피적 유체 운송

2- 세르보 모터

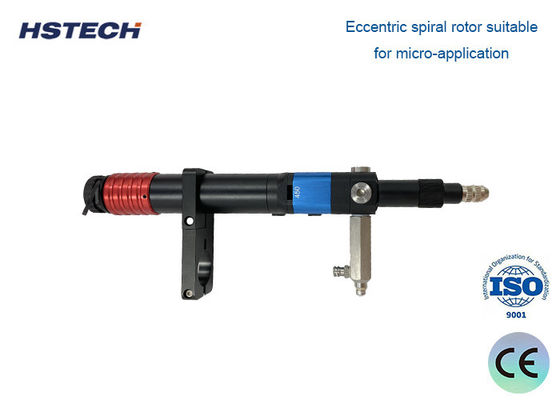

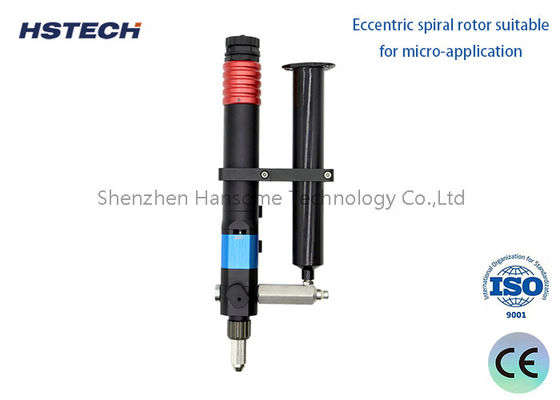

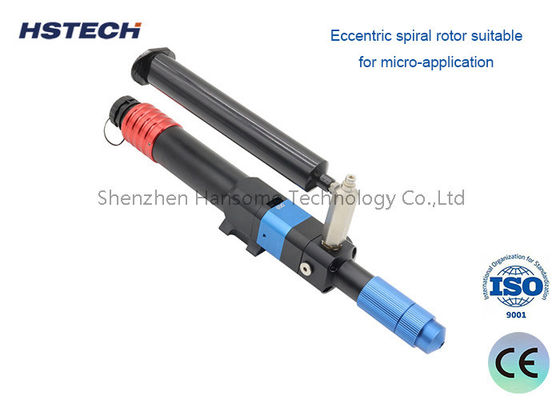

3미세 응용에 적합한 외진 나선 로터.

4. 우수한 부식 저항을 가진 스테터.

5- 마이크로 애플리케이션용 투여 밸브 가벼운 무게

6낮은 고밀도에서 높은 고밀도 젤에 적합합니다.

7안정적인 접착제 출력 및 높은 분배 정확성.

8- 물 흘리는 것도 빼는 것도 문제없어.

작동 원칙

1단일 튜브 나사 밸브 (일부분 나사 밸브) 의 부피 측정 및 충전 시스템은 로터와 스테토르 사이의 허메틱 설계로 무한 피스톤 원리에 기반합니다.그리고 로터 주전자 코어 내부에서 회전 하 고 높은 점도 액체의 유체에 대한 콜로이드의 양적 전달을 달성 하기 위해.

2각 응용 프로그램의 핵심은 압력 안정성과 펌프의 선형 특성을 보장 할 수있는 부피 전달 측정 펌프에 기반합니다.펌프 속도 사이의 관계를 결정, 시간 및 흐름 속도, 그래서 일정 물질은 시간 또는 펌프의 회전 속도로 측정 될 수 있습니다.

3. 낮은 고 점착성, 경개 저항성 및 구조에 민감한 고 충전 유체에서, 분배는 점착성에 영향을받지 않습니다.

스루브 밸브용 스테이터 및 로터

1. 스테터 코어는 FFKM, FKM, NBR, 옵션으로 만들어집니다. 스테터 하우징은 AL 7075로 만들어졌으며 표면은 고 표면 완성도를 높이기 위해 회전 밀링 후 얇게 닦습니다.표면은 높은 표면 마무리 증가하기 위해 사이클론 밀링 후 정밀 밀링스테이터 코어와 스테이터 하우스는 스테이터와 로터 적합성의 정확성을 보장하기 위해 다이-가스팅됩니다.

2. 드라이브 샤프트의 재료는 SUS304, 표면은 높은 표면 마무리 (0.40) 를 증가시키기 위해 CNC 톱니 가공 후 정밀 깎아. 유연 한 샤프트는 perfluoroelastomer로 포장,가동 막대기의 고속 회전으로 나루가 질식되지 않도록 보장합니다 (최대 속도는 최대 2.2 회전/초)

3스루프의 재료는 수입 스테인리스 스틸입니다.표면은 사이클론 밀링 후 얇게 깎아지고 높은 표면 완성도와 마모 저항성을 높이기 위해 티타늄으로 접착되어 있습니다또한 세라믹 재료가 있습니다.

4로터와 스타토르의 조합은 밀폐된 공간을 형성하고, 모터는 로터를 회전시켜 안정적인 뱉는 효과를 형성하여 지속적으로 접착제 입자를 내?? 다.

사양

제품 특성 및 장점

고밀도의 접착제 분배
세르보 모터 드라이브를 채택하고 eccentric 나사 막대기 공급, 그래서 접착제가 지속적으로 안정적으로 출력 될 수 있습니다.

접착 고체와 뱉는 부피의 폭이 넓다
모터 속도와 가스 압력을 조정하여 다른 접착 고도를 분배하고 접착 스프트의 양을 빠르게 변경할 수 있습니다.

접착제 튀어나오거나 당기는 것은 없습니다.
모터는 역전하고 다시 빨아들여, 쉽게 점착물의 방울과 당기는 문제를 해결합니다.

스타토르의 큰 적응력
스테이터는 중도성 진열에 내성이 있고 사용 기간이 길어서 사용자의 전체 소유 비용을 크게 줄입니다.

부피 측정
진정한 부피 전달, 흐름 속도는 압력 변화에 의해 영향을받지 않습니다.

높은 출력 압력
단일 펌프 출력 압력 ≥ 20bar

적용 시나리오

전자 및 SMT 조립● 용매 페이스트, 전도성 접착제, 부하 채용 재료 및 PCB 및 반도체 패키지에 적합한 코팅을 배포합니다.밸브의 정밀한 부피 조절은 얇은 피치 구성 요소에 균일 한 점 배치를 보장, 브리딩, 공백, 그리고 재작업을 줄입니다.

자동차 제조업엔진, 변속기 및 전자 모듈 조립 중에 구조적 접착제, 스레드 로커, 가스케팅 재료 및 열 인터페이스 화합물을 적용합니다.일관성 있는 구슬 부피 는 단단 한 결합 을 향상 시키고 가혹 한 작동 조건 에서 신뢰성 을 확보 한다.

의료기기 생산- 바이오 호환성 접착제, 자외선 가열성 樹脂 및 카테터, 주사, 진단 카트리지 및 임플란테블 구성 요소를 위한 윤활료 측정반복 가능한 분배 프로파일은 검증 된 제조 프로세스와 규제 준수를 지원합니다..

산업용 조립 및 포장● 가전, 센서, 커넥터, 배터리 및 소비재에 대한 봉쇄, 접착 및 포팅 응용 프로그램.밸브는 동일한 신뢰성으로 자동화 된 인라인 생산 및 반 자동 벤치 톱 분배 설정을 처리합니다..

새로운 에너지 및 배터리 제조- 배터리 셀 및 모듈 조립에 열 페이스트, 구조적 접착제 및 전해질 물질을 분배하는 것, 재료 부피 정확도가 열 성능과 세포 수명에 영향을 미치는 곳.

우리 의 단일 튜브 나사 밸브 를 선택 하는 이유

실제적 인 부피 측정 정확성- 물체 점착성 변동과 공기 압력 변동으로 고통받는 시간 압력 분비기와 달리세로모터로 구동되는 나사 밸브회전 당 일정한 부피로 물질을 이동시킵니다. 이것은 긴 생산 라인, 재료 팩 변경,환경 온도 변화 ∙ 물질 폐기물 및 결함 비율을 줄이는.

넓은 점성 호환성∙ 단일 튜브 나사 구조는 물과 같은 용매에서 막히거나 펄스하지 않고 고도로 채워진 페이스트와 지방까지의 유체를 처리합니다.그리고 틱소트로프 화합물은 모두 원활하게 관리됩니다., 하나의 밸브가 여러 제품 라인에 적합합니다.

프로그래밍 가능 & 반복 가능모든 분배 매개 변수 회전 속도, 방향, 회전 수, 가속, 그리고 흡수 역은 세르보 드라이브를 통해 디지털로 제어됩니다. 레시피는 저장, 회수,그리고 기계들 사이로 전달됩니다., 생산단지에 단 한 대나 수백 대를 실행하든 동일한 결과를 보장합니다.

깨끗 하고 방울 이 떨어지지 않는 분배- 융합된 빨아오르는 기능과 역 회전 기능으로 각 분배 순환 후 끈, 방울 및 꼬리를 제거합니다. 이것은 작업 부품을 깨끗하게 유지하며 분배 후 청소를 줄입니다.민감한 전자 집합에 오염을 방지합니다..

모듈형 & 유지보수 가 쉽다● 단일 튜브 설계 는 젖은 부품을 최소화 하여 분해, 청소 및 재료 교체 를 빠르고 간단 하게 한다. 착용 부품 은 표준화 되어 있고 쉽게 구할 수 있다.밸브의 사용 기간 동안 정지시간과 유지보수 비용을 낮게 유지.

확장 가능한 모델 범위함께HS-300, HS-450, HS-600 및 HS-700선택, 당신은 과대용 장비에 대해 과다 비용을 지불하거나 과대용 밸브로 어려움을 겪는 대신 당신의 응용 프로그램에 맞는 흐름 용량을 선택합니다.각 모델은 동일한 제어 인터페이스와 장착 발자국을 공유, 노선 통합 및 운영자 교육의 단순화

당신의 프로세스에 적합한 구성을 찾을 준비가 되셨습니까?

각 분배 응용 프로그램은 자신의 재료, 부피 및 처리량 요구 사항이 있습니다단일 튜브 나사 밸브초기 구성은 상당한 시간, 재료, 그리고 라인 다운 재작업 비용을 절약 할 수 있습니다.

우리의 엔지니어링 팀과 당신의 유체 유형, 목표 분배 부피, 생산 속도, 및 기존 자동화 설정을 공유합니다. 우리는 당신이 올바른HS 시리즈모델, 제어 매개 변수를 추천하고, 필요한 경우 실제 재료를 사용하여 샘플 분배 테스트를 조직하여 생산에 참여하기 전에 정확성과 반복성을 확인할 수 있습니다.

분배에 대한 도전에 대해 말씀해 주세요. 그리고 여러분의 라인에 맞춘 해결책을 찾아보도록 하죠.
