| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-2000S |
| 모크: | 1개 |
| 가격: | Negotation |
| 지불 조건: | 티/티 |
| 공급 능력: | 50 PC/월 |

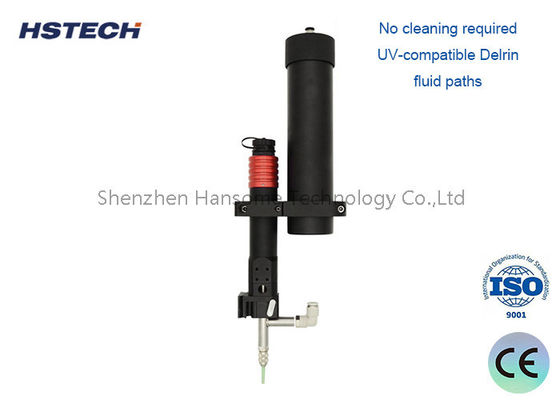

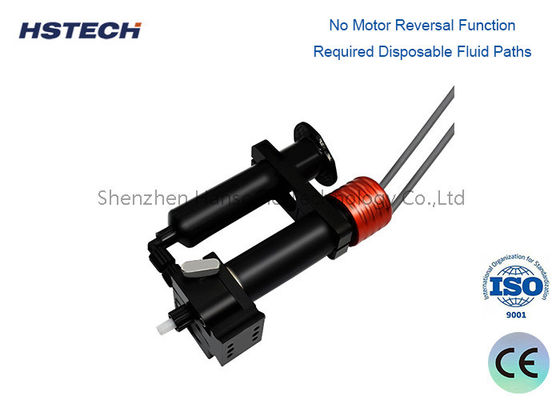

고정밀 솔더 페이스트 스크류 밸브 (회전 팁 칼라 옵션 포함) 액체 디스펜싱 제어 밸브 (SMT PCB 조립용)
표면 실장 기술(SMT) 및 반도체 제조의 높은 수준의 환경에서 정밀한 솔더 페이스트 적용은 신뢰할 수 있는 전자 조립의 기반입니다. HS-2000S 및 HS-2000R 솔더 페이스트 스크류 밸브는 금속 충진 솔더 페이스트의 마모성 특성을 처리하기 위해 특별히 설계된 최첨단 양압 디스펜싱 솔루션입니다. 정밀 스크류 오거 메커니즘을 활용하여 이 밸브는 기존의 시간-압력 시스템과 관련된 결함을 제거하는 일관되고 맥동 없는 부피 계량을 제공합니다. 표준 HS-2000S 또는 고급 HS-2000R이 필요하든 이 시리즈는 고수율 생산 라인을 위한 완벽한 점 및 선 디스펜싱을 보장합니다.
다음은 디스펜싱 밸브의 특정 상황에 대한 소개입니다.:
제품 설명:
디스펜싱 밸브는 전문적인 액체 디스펜싱 제어 밸브 장비입니다.
접착제, 잉크, 솔더 페이스트 등 다양한 액체 재료를 지정된 위치에 정확하게 도포할 수 있습니다.
주요 기능 및 특징:
정밀 제어: 정밀한 전자기 또는 공압 제어 시스템을 통해 미량, 고속 디스펜싱을 달성할 수 있습니다.
강력한 유연성: 다양한 점도 및 유량의 액체 재료에 적용 가능하며 호환성이 넓습니다.
자동화: 자동화 생산 라인과 통합하여 디스펜싱 공정의 완전 자동화를 달성합니다.
높은 반복성: 각 디스펜싱의 부피와 위치가 매우 일관되어 안정적인 제품 품질을 보장합니다.
우수한 내구성: 산업용 부품 및 재료를 사용하여 수명이 깁니다.
유지 보수 용이: 구조가 간단하여 일상적인 유지 보수 및 디버깅 작업이 편리합니다.
작동 원리:
액체 재료는 배럴에서 디스펜싱 밸브의 밸브 본체로 이송됩니다.
전자기 또는 공압 구동 시스템은 밸브의 개폐 시간과 강도를 정확하게 제어하여 필요한 디스펜싱 양과 모양을 달성합니다.
디스펜싱이 완료된 후 밸브가 닫히고 액체 재료가 자동으로 배럴로 역류합니다.
응용 시나리오:
SMT 패치, 회로 조립 등 전자 제품 제조의 다양한 공정에 널리 사용됩니다.
열전도성 접착제, 실란트 등 정밀 전자 부품 및 PCB 보드에 디스펜싱 및 코팅하는 데 사용됩니다.
식품, 의료 및 기타 산업에서 정밀 디스펜싱이 필요한 생산 공정에도 사용할 수 있습니다.
| 모델 | HS-2000S | HS-2000R |
| 외관 크기 (L*W*H) | 첨부 도면 | 첨부 도면 |
| 무게 | 350g | 350g |
| 밸브 본체 재질 | 스테인리스 스틸/알루미늄/내식성 복합재 | 스테인리스 스틸/알루미늄/내식성 복합재 |
| 유체 입구 | 표준 액세스 주사기 | 루어 잠금 암 1/4PNPT 암 |
| 유체 출구 | 모든 바늘을 잡음 | 루어 잠금 수 루어 테이퍼 및 캡 |
| 잠금 해제 | / | 오른쪽 10-32 UNF |
| 실린더에 맞음 | 5CC/10CC/30CC/50CC/300CC | / |
| 입력 전압 범위 | 4-24V DC 70 Psi (4.8bar) |
4-24V DC 70 Psi (4.8bar) |
| 최대 유체 압력 | 0.1Mpa-8Mpa |
30 Psi(2.07bar) 100 Psi(6.9bar) |
| 작동 주파수 | 가장 빠른 2초 3점, 가장 빠른 직선 50MM/초 |
300회 이상/분 400회 이상/분 |
| 설치 포트 | / | 1인치/25.4mm 채널 10-32 UNF |
| 장착 구멍 | 20*20 구멍, 자세한 내용은 도면 참조 | / |
| 점도 범위 | 1000CPS-500000cps | 30K-1300Kcps |
| 스크류 사양 | HS-P6 피치 4MM-수입 플라스틱 재질 | 텅스텐 스틸 스크류, 피치 6mm |
| 스크류 사양 | HS-P8 피치 3MM-수입 플라스틱 재질 | / |
| 스크류 사양 | HS-P16 피치 1MM-수입 플라스틱 재질 | / |
| 스크류 사양 | HS-P6-WG 피치 4MM-내마모성 텅스텐 스틸 재질 | / |
| 스크류 사양 | HS-P8-WG 피치 3MM-내마모성 텅스텐 스틸 재질 | / |
| 스크류 사양 | HS-P16-WG 피치 1MM-내마모성 텅스텐 스틸 | / |
| 플라스틱 스크류 수명 | 하루 10시간 근무 기준 솔더 페이스트 2-3개월 사용 가능 | / |
| 텅스텐 스틸 스크류 수명 | 하루 10시간 근무 기준 솔더 페이스트 10-24개월 사용 가능 | / |
| 부적합한 접착제 | 900CPS 이하의 저점도 또는 속건성 접착제 | / |
| 부적합한 공급 방식 | 압력 배럴 | / |
| 디스펜싱 정밀도 | 5% (실제 접착제에 따라 다름) 입자 오류 큼 | / |
| 밸브 청소 | 천으로 닦아 테스트하기만 하면 되며, 테나 물로 세척할 수도 있습니다. | / |
HS-2000S 및 HS-2000R은 고신뢰성 전자 제조에 필수적입니다:
당사는 솔더 페이스트 디스펜싱이 재료의 마모성 특성으로 인해 고유하게 어렵다는 것을 이해합니다. HS-2000S 및 HS-2000R은 이 문제를 해결하기 위해 특별히 설계되었습니다. 프리미엄 내마모성 합금과 부드러운 입자 친화적인 압출 메커니즘을 활용하여 당사의 밸브는 열등한 제품에 널리 퍼지는 솔더 구체 파손 및 조기 마모를 방지합니다. 엄격한 품질 테스트와 전담 기술 지원을 바탕으로 당사의 스크류 밸브는 생산 수율을 극대화하고 소모품 비용을 최소화하며 까다로운 SMT 환경에서 전반적인 장비 효율성(OEE)을 향상시키도록 설계되었습니다.
막힌 노즐, 부서진 솔더 구체 또는 불균일한 증착으로 인해 SMT 수율이 저하되지 않도록 하십시오. HS-2000S 및 HS-2000R 솔더 페이스트 스크류 밸브의 비교할 수 없는 내구성과 정밀도를 경험하십시오. 맞춤형 견적, 기술 데이터 시트 또는 특정 SMT 디스펜싱 문제에 대한 논의를 위해 지금 바로 문의하십시오. 당사의 엔지니어링 팀이 다음 생산 실행을 위한 완벽하고 고속의 솔더 페이스트 적용을 달성하도록 도와드리겠습니다.
