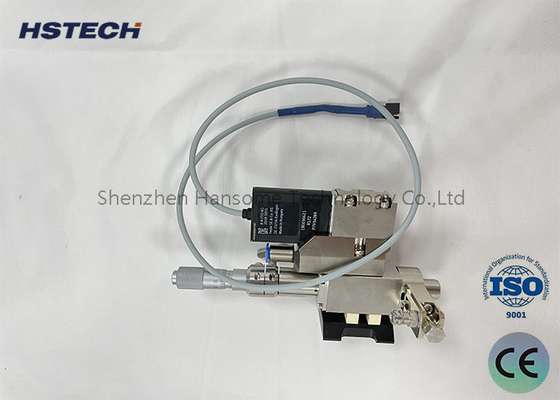

주사기 공기 압력 0-2.0Kpa 조립 응용을위한 마이크로 분배 밸브 HS-PF-PUR30CC

30CC PUR 제트 밸브

1. PUR 주입 밸브 구성: PUR 주입 밸브는 여러 모듈로 구성됩니다: 드럼 난방 모듈, 압력 캡 모듈, 노즐 난방 모듈, 흐름 경로 모듈, 밸브 바디 모듈,그리고 열 분산 모듈.
2. 배럴 난방 모듈 기능: 배럴 난방 모듈은 배럴을 지지하고 젤 난방 과정을 시작하기 위해 제어 된 단일 단계 난방을 제공합니다.
3. 압력 대장 모듈 역할: 압력장치 모듈은 드럼이 밀폐되고 압력을 유지하도록 보장하며 컨트롤러를 통해 출력 압력을 관리합니다.
4. 열 분산 모듈 효율성: 열 분산 모듈은 열을 효율적으로 분산하고 밸브 몸에서 발생하는 소음을 최소화합니다.
5. 피에조 일렉트릭 주입 밸브의 모듈 설계: 피에조 전기 주입 밸브는 모듈형 설계를 채택합니다. 젤 접촉 섹션은 러너 모듈로 지정되며 접촉하지 않는 섹션은 밸브 바디 모듈을 포함합니다.
6. 흐름 경로 모듈 사용자 정의: 흐름 경로 모듈은 다양한 응용 프로그램에서 분배 요구 사항을 충족하도록 조정 할 수 있습니다.
7. 노즐 지름 범위: 노즐 지름은 40μm에서 500μm까지의 범위에서 사용할 수 있습니다.
8. 노즐 종류: 노즐은 3가지 유형으로 분류됩니다. 평면 제트, 바늘, 연장.
9. 러너 모듈 및 노즐 청소: 러너 모듈은 초음파 청소기에서 정기적으로 청소해야하며, 밀폐를 유기 용매에 잠수하지 않도록 주의해야합니다.노즐 청소 는 손상 을 방지 하기 위해 특수 도구 를 사용 해야 합니다.


노즐 및 배럴 난방

1. 분배 하기 전 에, 노즐 은 적절한 온도 로 가열 해야 한다. 이 목적 에 있어서 난방 장치 는 두 단계 로 된 난방 방식 을 사용 한다.

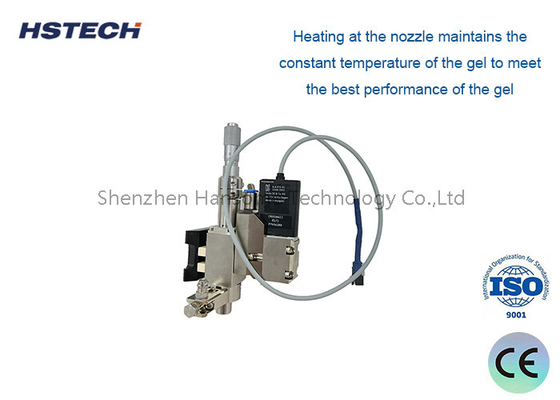

2. 노즐에서 일정한 온도를 유지함으로써 젤의 최적의 성능이 보장되며 콜로이드가 가장 잘 작동 할 수 있습니다.


사양


장점


1. 배럴 난방 호환성: 배럴 난방 시스템은 30cc, 100cc, 300cc를 포함한 다양한 부피의 뜨거운 녹음 접착제와 호환됩니다.
2. 모듈형 설계 의 장점: 모듈화 된 설계로 구성되어 있어 부품 교체, 직결 디버깅 및 광범위한 프로세스 응용을 용이하게 합니다.
3. 스프레이 정밀도: 스프레이 볼륨은 0.3nL의 정확도를 달성 할 수 있으며 스프레이 접착제 점 일관성 정확도는 98%까지 높습니다.
4. 얇은 선과 점 능력: 뜨거운 녹음 접착제 분사 과정은 0.17mm의 최소 라인 너비와 0.15mm의 최소 스팟 지름을 달성 할 수 있습니다.
5. 모션 플랫폼 호환성: 시장에서 사용할 수있는 모든 모션 플랫폼과 원활하게 통합 할 수 있습니다.


적용 분야
SMT/FPC/PCB, 조립, 평면 디스플레이 조립, 반도체 포장, LED 산업, 의료 장비 산업, 표시가 없는 속옷 산업.
