| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-PF-PUR30CC |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 100개 세트 |

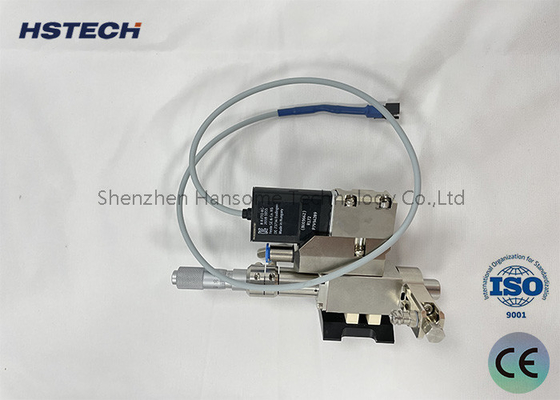

30CC PUR 제트 밸브
PUR 주입 밸브는 여러 모듈으로 구성됩니다: 드럼 난방 모듈, 압력 캡 모듈, 노즐 난방 모듈, 흐름 경로 모듈, 밸브 몸 모듈 및 열 분비 모듈.
배럴 난방 모듈은 배럴을 지원하고 젤의 난방 과정을 초기화하기 위해 제어 된 단일 단계 난방을 제공합니다.
압력 캡 모듈은 드럼이 밀폐되고 압력을 받도록 보장하며 컨트롤러를 통해 출력 압력을 관리합니다.
열 분산 모듈은 효과적으로 열을 분산하고 밸브 몸에서 나오는 소음을 최소화합니다.
피에조 일렉트릭 주입 밸브는 모듈형 디자인을 사용합니다. 젤과 접촉하는 섹션은 런너 모듈로 구성되며, 접촉하지 않는 섹션은 밸브 바디 모듈입니다.
흐름 경로 모듈은 다양한 응용 프로그램에서 분배 요구를 충족시키기 위해 사용자 정의 할 수 있습니다.
노즐 지름은 40μm에서 500μm까지의 범위에서 사용할 수 있습니다.
노즐은 3가지 유형으로 분류됩니다. 플래트 제트, 바늘, 연장제입니다.
러너 모듈은 초음파 청소기로 정기적으로 청소해야합니다. 유기 용매에 밀폐를 몰입시키는 것을 피하는 것이 중요합니다. 노즐 청소는 손상을 방지하기 위해 특수 도구를 필요로합니다.
노즐 및 배럴 난방
분배 하기 전 에, 노즐 은 적절한 온도 로 가열 해야 한다. 이 목적 에 있어서 난방 장치 는 두 단계 로 된 난방 방식 을 사용 한다.

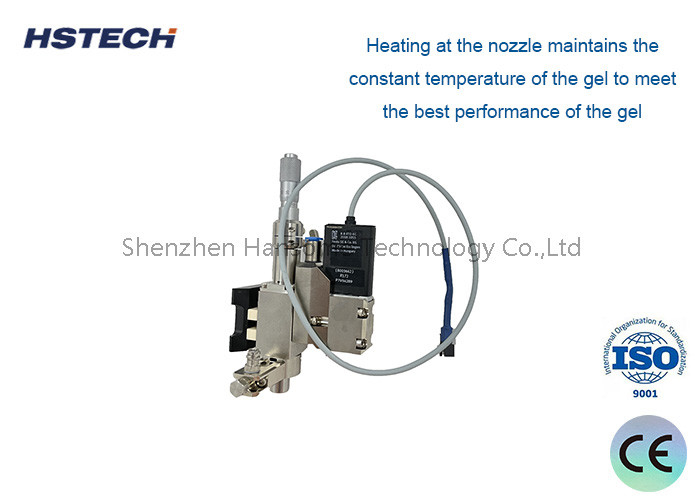

노즐에서 일정한 온도를 유지함으로써 젤의 최적의 성능이 보장되며 콜로이드가 가장 잘 작동 할 수 있습니다.
사양
| 모델 | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| 크기 (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| 무게 | 약 1.2kg | 약 1.5kg |
| 열 절연 블록의 재료 | PEEK | PEEK |
| 온도 측정 방법 | PT100 | PT100 |
| 배럴 난방 온도 | ≤ 150°C | ≤ 160°C |
| 주사기의 공기 압력 | 0~2.0Kpa | 0~2.0Kpa |
| 접착제 분배 정밀도 | >98% | >98% |
| 접착선의 최소 너비 | 0.35MM | 0.5MM |
| 점성 범위 | 1~100000Cps | 1~100000Cps |
| 제트 속도 | 200점/초 | 200점/초 |
| 밸브 재료 | 초고속 스테인리스 스틸 | 초고속 스테인리스 스틸 |
| 노즐 재료 | 텅프렌 강철 | 텅프렌 강철 |
| 난방 전압 | 220V | 220V |
| 좌석 난방 온도 | ≤ 250°C | ≤ 250°C |
| 밸브 공기 압력 | 6.5~7.0Kpa | 6.0~7.0Kpa |
| 접착제 분배 부피 | 0.3nl | 0.3nl |
| 가장 많은 접착제를 공급하는 지름 | 0.3MM | 0.4MM |
| 전원 공급원 | 건조 압축 가스 | 건조 압축 가스 |
| 적용 가능한 액체 | PUR 핫 펠트 접착제, 실리콘 제품, 에폭시 樹脂 등 | 대부분의 뜨거운 녹기 접착제, 실리콘, 빨간 접착제, 에포시 樹脂, 검은 접착제 등 |
장점
1배럴 난방은 다른 부피의 30cc, 100cc, 300cc 뜨거운 녹음 접착제에 적합합니다.
2모듈화된 디자인, 쉽게 교체 부품, 간단한 디버깅, 광범위한 프로세스 응용 프로그램.
3스프레이 부피는 0.3nL에 정확 할 수 있으며 스프레이 접착점 일관성 정확도는 최대 98%입니다.
4. 최소 0.17mm 라인 너비, 최소 0.15mm 스팟 지름의 뜨거운 녹음 접착제 분사 프로세스를 실현 할 수 있습니다.
5시장에 있는 모든 모션 플랫폼과 일치할 수 있습니다.
적용 분야
SMT/FPC/PCB, 조립, 평면 디스플레이 조립, 반도체 포장, LED 산업, 의료 장비 산업, 표시가 없는 속옷 산업.
