| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-PF-PUR30CC |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 100개 세트 |

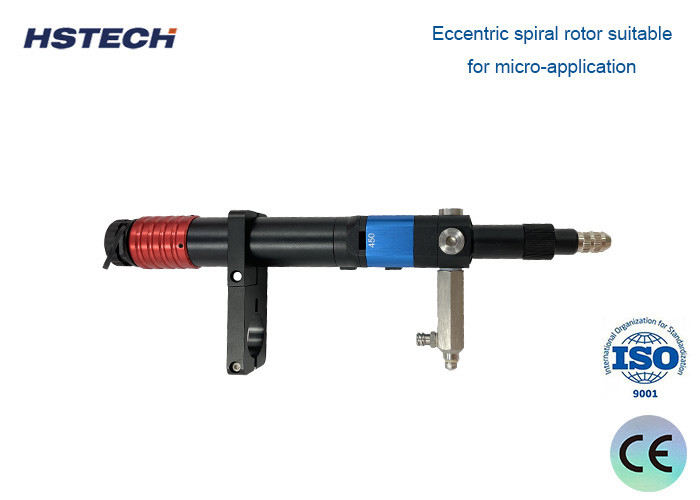

단일 튜브 나사 밸브 외진 나사 로터 배급 밸브
기계 소개
단일 튜브 나사 밸브는 정밀 부피 측정 및 전달 장치이며, 다양한 고정도 정량 전달 응용 프로그램에 적합합니다.단일 구성 요소 나사 펌프는 나선 구조 설계가 특징입니다, 스ikulu와 stator 사이에 자기 밀폐 배열이 있습니다. 스ikulu가 stator 구멍 내에서 회전함에 따라 양적 전달 기능을 달성합니다.이 전달 과정은 매체에 절단 효과를 발휘하는 것을 피합니다또한 펌프는 모터를 통해 역으로 움직여 흡수와 접착제 깨기를 용이하게 할 수 있습니다.분배 과정에서 물 흘리는 문제와 당기는 문제를 효과적으로 해결하는 것.
작동 원칙
단일 튜브 나사 밸브의 부피 측정 및 충전 시스템은 무한 피스톤 원리에 따라 작동하며, 로터와 스테터 사이의 허메틱 디자인을 특징으로합니다.로터는 변동성 소금체와 유체의 정확한 양적 전달을 달성하기 위해 스테터 코어 내에서 회전, 낮은에서 높은까지.
각 응용 프로그램의 중심에는 압력 안정성과 선형 펌프 특성을 보장하는 부피 전달 측정 펌프가 있습니다.이 펌프는 펌프 속도 사이의 예측 가능한 관계를 설정, 시간, 그리고 흐름 속도는 시간 제어 또는 펌프 회전 속도를 통해 일관성 있는 재료 측정을 가능하게 합니다.
낮은 또는 높은 점착성 유체, 가려움에 저항하는 재료 또는 구조 변화에 민감한 고밀도의 유체와 거래하든, 분배 정확도는 점착성에 영향을받지 않습니다.
사양
| 매개 변수/모델 | HS-300 | HS-450 | HS-600 | HS-700 |
| 회전당 처리량 | 0.01ML | 0.05ML | 0.02ML | 0.06ML |
| 외형 크기 | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
| 무게 | 425g | 450g | 610g | 610g |
| 입력 압력 | 0-6bar | 0-6bar | 0-6bar | 0-6bar |
| 최대 출력 압력 | 20bar | 20bar | 20bar | 10bar |
| 부피적 유동률 | 00.12-1.48ml/min | 00.5-6.0ml/min | 1.4~6.0ml/min | 5.3~60.0ml/min |
| 적용 가능한 콜로이드 점도 | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps |
| 접착제의 최소 양 | 0.001ml | 00.004ml | 0.015ml | 00.060ml |
| 작업 환경 | 0-40°C | 0-40°C | 0-40°C | 0-40°C |
| 정확성 오류 | ± 1% | ± 1% | ± 1% | ± 1% |
| 스테이터 재료 | 페르플루오 에테르/플루오 엘라스토머/고무 | 페르플루오 에테르/플루오 엘라스토머/고무 | 페르플루오 에테르/플루오 엘라스토머/고무 | 페르플루오 에테르/플루오 엘라스토머/고무 |
| 로터 재료 | 스테인리스 스틸/세라믹 | 스테인리스 스틸/세라믹 | 스테인리스 스틸/세라믹 | 스테인리스 스틸/세라믹 |
| 출력 포트 | 루어 핑팅 | 루어 핑팅 | 루어 핑팅 | 루어 핑팅 |
| 운영 조건 | 10~40°C | 10~40°C | 10~40°C | 10~40°C |
| 반복 가능성 | >99% | >99% | >99% | >99% |
| 최소 바늘 크기 | TT25G (ID 0.26, OD 0.51) | TT20G (ID 0.6, OD 0.91) | TT18G (ID 0.84, OD 1.27) | ID 1.0 이상 |
제품 특성 및 장점
고밀도의 접착제 분배
세르보 모터 드라이브를 채택하고 eccentric 나사 막대기 공급, 그래서 접착제는 지속적으로 안정적으로 출력 될 수 있습니다.
접착 고체와 뱉는 부피의 폭이 넓다
모터 속도와 가스 압력을 조정하여 다른 접착 고도를 분배하고 접착 스프트의 양을 빠르게 변경할 수 있습니다.
접착제 튀어나오거나 당기는 것은 없습니다.
모터는 역전하고 다시 빨아들여, 쉽게 점착물의 방울과 당기는 문제를 해결합니다.
스타토르의 큰 적응력
스테이터는 중저질성 경화에 저항하며 긴 사용 수명을 가지고 있으며, 이는 사용자의 전체 소유 비용을 크게 줄입니다.
부피 측정
진정한 부피 전달, 흐름 속도는 압력 변화에 의해 영향을받지 않습니다.
높은 출력 압력
단일 펌프 출력 압력 ≥ 20bar
응용 분야
자동차, 전자제품, 항공우주, 재생 에너지, 식품 산업, 의약품, 생명공학, 3D 프린팅
