| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-2000S |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 500 PC |

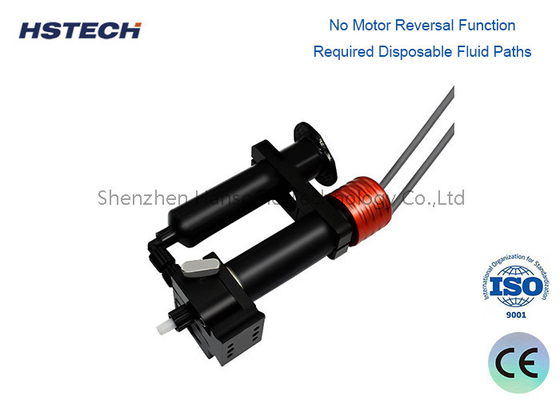

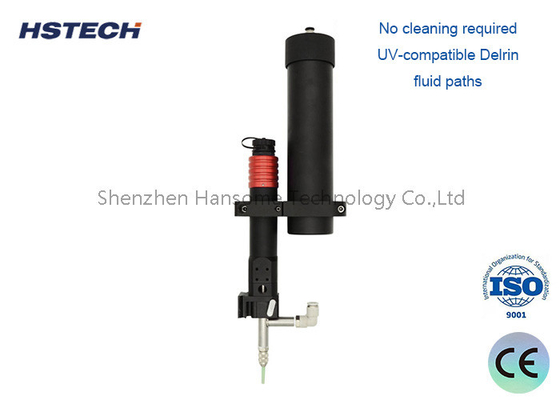

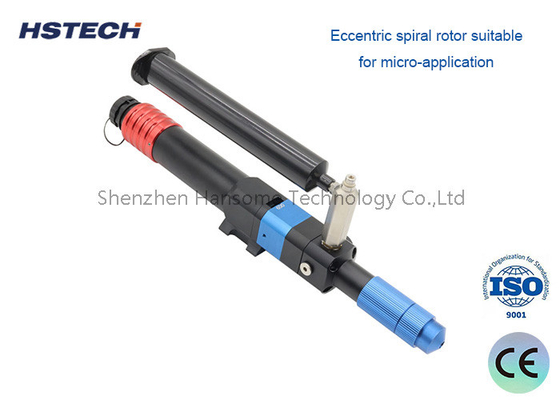

고 정밀 회전 끝 칼라 옵션 솔더 페이스트 나사 밸브 액체 분배 제어 밸브
소개합니다
배급 밸브는 전자 제조 산업에서 널리 사용되는 중요한 자동화 장비입니다.그것은 다양한 액체 물질의 분배 또는 코팅 프로세스를 정확하게 제어하는 데 사용됩니다..
다음은 분비 밸브의 구체적인 상황에 대한 소개입니다:
제품 설명:
분비 밸브는 전문 액체 분비 제어 밸브 장비입니다.
그것은 지정된 장소에 다양한 액체 물질 (고속, 잉크, 용접 페이스트 등) 을 정확하게 적용 할 수 있습니다.
주요 기능과 특징:
정밀한 제어: 정밀한 전자기 또는 공기 제어 시스템을 통해 마이크로 양, 고속 분배를 달성 할 수 있습니다.
높은 유연성: 다양한 점도와 흐름 속도의 액체 물질에 적용되며 광범위한 호환성을 갖습니다.
자동화: 자동화 된 생산 라인과 통합하여 분배 프로세스의 완전한 자동화를 달성합니다.
높은 반복성: 각 분배기의 부피와 위치는 매우 일관성 있으며 안정적인 제품 품질을 보장합니다.
내구성: 산업용 부품과 재료를 사용 하여 오래 사용 됩니다.
유지보수 용이: 간단한 구조, 편리한 일상 유지보수 및 디버깅 작업.
작동 원리:
액체 물질은 배럴에서 배급 밸브의 밸브 몸으로 운반됩니다.
전자기 또는 공기 구동 시스템은 필요한 분비량과 모양을 달성하기 위해 밸브의 열과 닫기 시간과 강도를 정확하게 제어합니다.
분배가 완료되면 밸브가 닫히고 액체 물질은 자동으로 배럴로 다시 흐른다.
적용 시나리오:
그것은 SMT 패치, 회로 조립 등과 같은 전자 제품 제조의 다양한 프로세스에서 널리 사용됩니다.
정밀 전자 부품 및 PCB 보드, 열 전도성 접착제, 밀착제 등을 분비하고 코팅하는 데 사용됩니다.
또한 식품, 의약품 및 기타 산업에서 정확한 분배가 필요한 생산 과정에도 사용할 수 있습니다.
사양
| 모델 | HS-2000S | HS-2000R |
| 외형 크기 (L*W*H) | 부속서 도면 | 부속서 도면 |
| 무게 | 350g | 350g |
| 밸브 몸의 재료 | 스테인리스 스틸/알루미늄/성질 복합재 | 스테인리스 스틸/알루미늄/성질 복합재 |
| 유체 입구 | 표준 접근 주사기 | 루어 잠금 여성 1/4PNPT 여성 |
| 유체 출구 | 어떤 바늘을 든다. | 류어 잠금 수컷 류어 톱 |
| 문을 열어 | / | 오른쪽 10-32 UNF |
| 실린더 부착 | 5CC/10CC/30CC/50CC/300CC | / |
| 입력 전압 범위 | 4~24V DC 70 Psi (4.8bar) |
4~24V DC 70 Psi (4.8bar)
|
| 최대 유체 압력 | 0.1Mpa-8Mpa |
30 Psi (2.07bar) 100 Psi (6.9bar)
|
| 작동 주파수 | 가장 빠른 2초 3점, 가장 빠른 직선 50MM / sec |
300+번/분 400번 이상/분 |
| 설치 포트 | / | 1인치/25.4mm 채널 10-32 UNF |
| 장착 구멍 | 20*20 구멍, 자세한 내용은 도면을 참조하십시오. | / |
| 점성 범위 | 1000CPS-500000cps | 30K-1300Kcps |
| 나사 사양 | HS-P6 피치 4MM-입중 플라스틱 물질 | 텅프렌 스틸 나침반, 진도 6mm |
| 나사 사양 | HS-P8 피치 3MM-입중 플라스틱 물질 | / |
| 나사 사양 | HS-P16 피치 1MM-입중 플라스틱 물질 | / |
| 나사 사양 | HS-P6-WG Pitch 4MM-wear-resistant 원프렌스틸 재료 | / |
| 나사 사양 | HS-P8-WG 피치 3MM-후모 저항 텅스텐 강철 재료 | / |
| 나사 사양 | HS-P16-WG Pitch 1MM-wear-resistant 울프스탄 스틸 | / |
| 플라스틱 나사 수명 | 용매 페이스트는 10 시간 근무일 기준으로 2-3 개월 동안 사용할 수 있습니다. | / |
| 텅프렌 스틸 나사 수명 | 용매 페이스트는 하루에 10 시간 작업에 기초하여 10-24 개월 동안 사용할 수 있습니다. | / |
| 부적절한 접착제 | 900CPS 낮은 점착성 또는 그 이하, 빠르게 건조되는 접착제 | / |
| 부적절한 먹이 방법 | 압력 배럴 | / |
| 분배 정밀도 | 5% (실제 접착제와 관련하여) 가 입자의 오류가 큰 경우 | / |
| 청소 밸브 | 그냥 테스트를 지우는 천을 사용, 또한 Tena 물로 청소 할 수 있습니다 | / |
