| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-PF-PUR30CC |
| 모크: | 1 PC |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 100개 세트 |

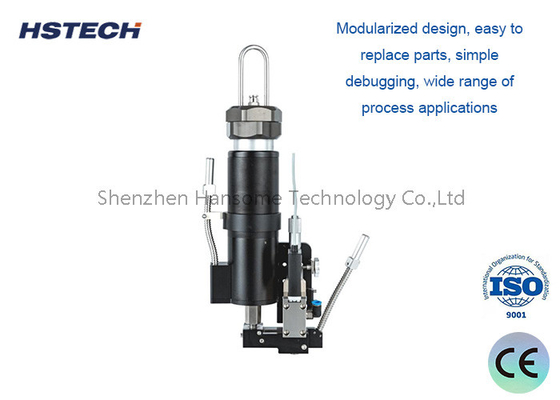

정밀 PUR 제팅 밸브와 평면 제트 바늘 및 확장 노즐 옵션
원칙 및 제어
300CC PUR 제팅 밸브
1.PUR 주입 밸브는 드럼 난방 모듈, 압력 뚜?? 모듈, 노즐 난방 모듈, 흐름 경로 모듈, 밸브 몸 모듈 및 열 분비 모듈로 구성됩니다.
2배럴 난방 모듈은 배럴뿐만 아니라 제어 가능한 온도와 함께 1 단계 난방을 수행합니다. 젤의 초기 난방이 완료됩니다.
3압력 대장 모듈은 드럼을 밀고 압력을 가하고 컨트롤러를 통해 출력 압력을 제어합니다.
4열 분산 모듈은 열을 분산하고 밸브 몸에서 소음을 줄입니다.
5피에조 전기 주입 밸브는 모듈형 설계, 젤과 접촉하는 부분은 런너 모듈로 설계되었습니다.그리고 젤과 접촉하지 않는 부분은 밸브 바디 모듈로 설계됩니다..
6흐름 경로 모듈은 다른 응용 프로그램에서 분배 요구 사항을 충족시키기 위해 변경 될 수 있습니다.
7직사각형의 노즐 직경 (40μm에서 500μm까지)
8노즐은 평면 제트 유형, 바늘 유형 및 연장 유형으로 분류됩니다.
사양
| 모델 | HS-PF-PUR300CC-A/B |
| 크기 (L*W*H) | 116MM*96MM*218MM |
| 무게 | 약 1.5kg |
| 열 절연 블록의 재료 | PEEK |
| 온도 측정 방법 | PT100 |
| 배럴 난방 온도 | ≤ 160°C |
| 주사기의 공기 압력 | 0~2.0Kpa |
| 접착제 분배 정밀도 | >98% |
| 접착선의 최소 너비 | 0.5MM |
| 점성 범위 | 1~100000Cps |
| 제트 속도 | 200점/초 |
| 밸브 재료 | 초고속 스테인리스 스틸 |
| 노즐 재료 | 텅프렌 강철 |
| 난방 전압 | 220V |
| 좌석 난방 온도 | ≤ 250°C |
| 밸브 공기 압력 | 6.0~7.0Kpa |
| 접착제 분배 부피 | 0.3nl |
| 가장 많은 접착제를 공급하는 지름 | 0.4MM |
| 전원 공급원 | 건조 압축 가스 |
| 적용 가능한 액체 | 대부분의 뜨거운 녹기 접착제, 실리콘, 빨간 접착제, 에포시 樹脂, 검은 접착제 등 |
장점
1배럴 난방은 다른 부피의 30cc, 100cc, 300cc 뜨거운 녹음 접착제에 적합합니다.

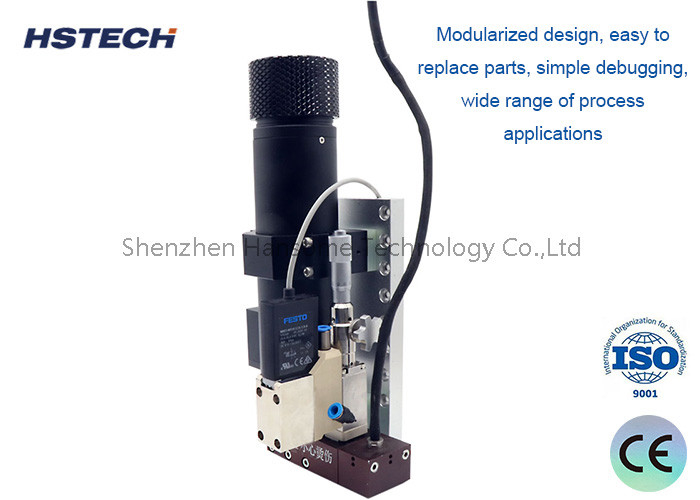

2모듈화된 디자인, 쉽게 교체 부품, 간단한 디버깅, 광범위한 프로세스 응용 프로그램.
3스프레이 부피는 0.3nL에 정확 할 수 있으며 스프레이 접착점 일관성 정확도는 최대 98%입니다.
4. 최소 0.17mm 라인 너비, 최소 0.15mm 스팟 지름의 뜨거운 녹음 접착제 분사 프로세스를 실현 할 수 있습니다.
5시장에 있는 모든 모션 플랫폼과 일치할 수 있습니다.
적용 분야
SMT/FPC/PCB, 조립, 평면 디스플레이 조립, 반도체 포장, LED 산업, 의료 장비 산업, 표시가 없는 속옷 산업.
