| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-PF-PUR30CC |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 100개 세트 |

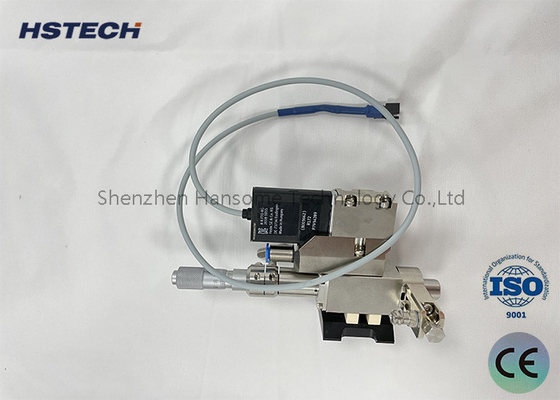

모듈화된 디자인 PUR 제팅 밸브 HS-PF-PUR30CC 최소 0.17mm 라인 너비 시장의 모든 움직임 플랫폼에 맞게
원칙 및 제어
30CC PUR 제트 밸브
1.PUR 주입 밸브는 드럼 난방 모듈, 압력 뚜?? 모듈, 노즐 난방 모듈, 흐름 경로 모듈, 밸브 몸 모듈 및 열 분비 모듈로 구성됩니다.
2배럴 난방 모듈은 배럴뿐만 아니라 제어 가능한 온도와 함께 1 단계 난방을 수행합니다. 젤의 초기 난방이 완료됩니다.
3압력 대장 모듈은 드럼을 밀고 압력을 가하고 컨트롤러를 통해 출력 압력을 제어합니다.
4열 분산 모듈은 열을 분산하고 밸브 몸에서 소음을 줄입니다.
5피에조 전기 주입 밸브는 모듈형 설계, 젤과 접촉하는 부분은 런너 모듈로 설계되었습니다.그리고 젤과 접촉하지 않는 부분은 밸브 바디 모듈로 설계됩니다..
6흐름 경로 모듈은 다른 응용 프로그램에서 분배 요구 사항을 충족시키기 위해 변경 될 수 있습니다.
7직사각형의 노즐 직경 (40μm에서 500μm까지)
8노즐은 평면 제트 유형, 바늘 유형 및 연장 유형으로 분류됩니다.
제트 밸브 컨트롤러
1터치 스크린은 피에조 전기 주입 밸브와 분배 시스템을 제어, 강력한 MES 통신을 지원, 안전하고 신뢰할 수 있습니다.
2터치 화면은 그래픽 제어 모드를 채택하고, 분배 시스템의 구성 요소와 제어 디스플레이 기능은 간결하고 직관적으로 그래픽으로 표시됩니다.

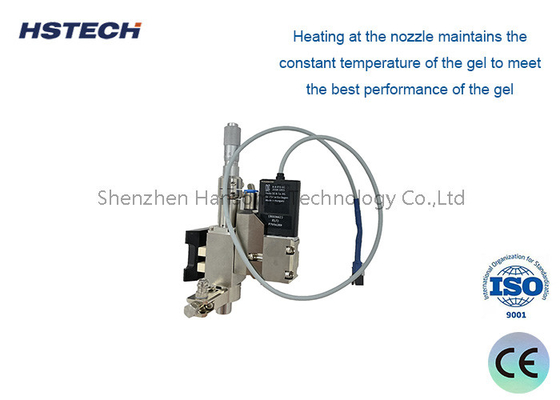

3노즐 난방 장치: 노즐은 분배하기 전에 적절한 온도로 가열되어야합니다. 난방 장치는 1 단계 난방 모드를 채택합니다.
사양
| 모델 | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| 크기 (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| 무게 | 약 1.2kg | 약 1.5kg |
| 열 절연 블록의 재료 | PEEK | PEEK |
| 온도 측정 방법 | PT100 | PT100 |
| 배럴 난방 온도 | ≤ 150°C | ≤ 160°C |
| 주사기의 공기 압력 | 0~2.0Kpa | 0~2.0Kpa |
| 접착제 분배 정밀도 | >98% | >98% |
| 접착선의 최소 너비 | 0.35MM | 0.5MM |
| 점성 범위 | 1~100000Cps | 1~100000Cps |
| 제트 속도 | 200점/초 | 200점/초 |
| 밸브 재료 | 초고속 스테인리스 스틸 | 초고속 스테인리스 스틸 |
| 노즐 재료 | 텅프렌 강철 | 텅프렌 강철 |
| 난방 전압 | 220V | 220V |
| 좌석 난방 온도 | ≤ 250°C | ≤ 250°C |
| 밸브 공기 압력 | 6.5~7.0Kpa | 6.0~7.0Kpa |
| 접착제 분배 부피 | 0.3nl | 0.3nl |
| 가장 많은 접착제를 공급하는 지름 | 0.3MM | 0.4MM |
| 전원 공급원 | 건조 압축 가스 | 건조 압축 가스 |
| 적용 가능한 액체 | PUR 핫 펠트 접착제, 실리콘 제품, 에폭시 樹脂 등 | 대부분의 뜨거운 녹기 접착제, 실리콘, 빨간 접착제, 에포시 樹脂, 검은 접착제 등 |
