PUR 제팅 밸브 HS-PF-PUR30CC-A/B SMT/FPC/PCB용

PUR 제팅 밸브 HS-PF-PUR30CC-A/B SMT/FPC/PCB용


원칙 및 제어

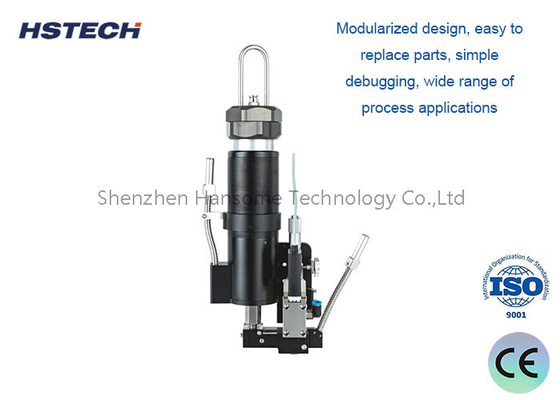

300CC PUR 제팅 밸브
1.PUR 주입 밸브는 드럼 난방 모듈, 압력 캡 모듈, 노즐 난방 모듈, 흐름 경로 모듈, 밸브 보스 모듈 및 열 분비 모듈로 구성됩니다.

2배럴 난방 모듈은 배럴뿐만 아니라 제어 가능한 온도와 함께 1 단계 난방을 수행합니다. 젤의 초기 난방이 완료됩니다.

3압력 대장 모듈은 드럼을 밀고 압력을 가하고 컨트롤러를 통해 출력 압력을 제어합니다.

4열 분산 모듈은 열을 분산하고 밸브 몸에서 소음을 줄입니다.

5피에조 전기 주입 밸브는 모듈형 설계, 젤과 접촉하는 부분은 런너 모듈로 설계되었습니다.그리고 젤과 접촉하지 않는 부분은 밸브 바디 모듈로 설계됩니다..

6흐름 경로 모듈은 다른 응용 프로그램에서 분배 요구 사항을 충족시키기 위해 변경 될 수 있습니다.

7직사각형의 노즐 직경 (40μm에서 500μm까지)

8노즐은 평면 제트 유형, 바늘 유형 및 연장 유형으로 분류됩니다.

9.러너 모듈은 초음파 청소기에서 정기적으로 청소해야합니다. 밀폐는 유기 용매에 침몰해서는 안됩니다. 노즐의 손상을 방지하기 위해 노즐을 청소하려면 특수 도구가 필요합니다..

제트 밸브 컨트롤러
1터치 스크린은 피에조 전기 주입 밸브와 분배 시스템을 제어합니다. MES 통신을 지원합니다. 강력하고 안전하고 신뢰할 수 있습니다.
2터치 화면은 그래픽 제어 모드를 채택하고, 분배 시스템의 구성 요소와 제어 디스플레이 기능은 간결하고 직관적으로 그래픽으로 표시됩니다.
3노즐 난방 장치: 노즐은 분배하기 전에 적절한 온도로 가열되어야합니다. 난방 장치는 1 단계 난방 모드를 채택합니다.
4노즐에서 가열하면 젤의 온도가 일정하게 유지되므로 젤의 최고 성능과 콜로이드의 최고 성능을 얻을 수 있습니다.

노즐 및 배럴 난방

1분비하기 전에 노즐이 적절한 온도로 가열되어야 합니다. 난방 장치는 두 단계 난방 모드를 채택합니다.
2노즐에서 가열하면 젤의 온도가 일정하게 유지되므로 젤의 최고 성능과 콜로이드의 최고 성능을 얻을 수 있습니다.

사양

장점

1배럴 난방은 다른 부피의 30cc, 100cc, 300cc 뜨거운 녹음 접착제에 적합합니다.
2모듈화된 설계, 쉽게 교체 부품, 간단한 디버깅, 광범위한 프로세스 응용 프로그램.
3스프레이 부피는 0.3nL에 정확 할 수 있으며 스프레이 접착점 일관성 정확도는 최대 98%입니다.
4. 최소 0.17mm 라인 너비, 최소 0.15mm 스팟 지름의 뜨거운 녹음 접착제 분사 프로세스를 실현 할 수 있습니다.
5시장에 있는 모든 모션 플랫폼과 일치할 수 있습니다.

적용 분야

SMT/FPC/PCB, 조립, 평면 디스플레이 조립, 반도체 포장, LED 산업, 의료 장비 산업, 표시가 없는 속옷 산업.
