| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-PF-PUR30CC |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 100개 세트 |

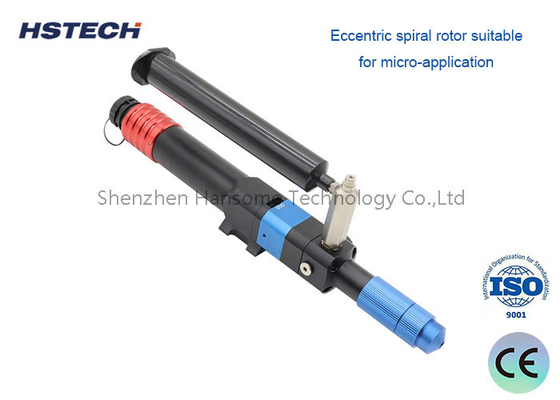

단일 튜브 나사 밸브 외진 나사 로터 배급 밸브
기계 소개
단일 튜브 나사 밸브는 다양한 고정도의 양적 전달 경우에 적합한 정밀 부피 측정 및 전달 제품입니다.단일 구성 요소 나사 펌프는 나선 구조 디자인을 채택, 나사 및 스테이터는 자기 밀폐 설계, 나사는 양적 전달 기능을 실현하기 위해 스테이터 구멍에서 회전합니다. 전달 과정은 매체에 절단 효과를 일으키지 않습니다.그리고 매체의 특성에 영향을 미치지 않습니다.. 동시에 모터 흡입을 통해 역으로 되돌릴 수 있습니다, 쉽게 접착제 파기 실현, 분배 과정의 완벽한 해결책 滴, 당기는 문제.
작동 원칙
1단일 튜브 나사 밸브 (일부분 나사 밸브) 의 부피 측정 및 충전 시스템은 로터와 스테터 사이의 허메틱 설계로 무한 피스톤 원리에 기반합니다.그리고 로터 주전자 코어 내부에서 회전 하 고 높은 점도 액체의 유체에 대한 콜로이드의 양적 전달을 달성 하기 위해.
2각 응용 프로그램의 핵심은 압력 안정성과 펌프의 선형 특성을 보장 할 수있는 부피 전달 측정 펌프에 기반합니다.펌프 속도 사이의 관계를 결정, 시간 및 흐름 속도, 그래서 일정 물질은 시간 또는 펌프의 회전 속도로 측정 될 수 있습니다.
3. 낮은 고 점착성, 경개 저항성 및 구조에 민감한 고 충전 유체에서, 분배는 점착성에 영향을받지 않습니다.
사양
| 매개 변수/모델 | HS-300 | HS-450 | HS-600 | HS-700 |
| 회전당 처리량 | 0.01ML | 0.05ML | 0.02ML | 0.06ML |
| 외형 크기 | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
| 무게 | 425g | 450g | 610g | 610g |
| 입력 압력 | 0-6bar | 0-6bar | 0-6bar | 0-6bar |
| 최대 출력 압력 | 20bar | 20bar | 20bar | 10bar |
| 부피적 유동률 | 00.12-1.48ml/min | 00.5-6.0ml/min | 1.4~6.0ml/min | 5.3~60.0ml/min |
| 적용 가능한 콜로이드 점도 | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps |
| 접착제의 최소 양 | 0.001ml | 00.004ml | 0.015ml | 00.060ml |
| 작업 환경 | 0-40°C | 0-40°C | 0-40°C | 0-40°C |
| 정확성 오류 | ± 1% | ± 1% | ± 1% | ± 1% |
| 스테이터 재료 | 페르플루오 에테르/플루오 엘라스토머/고무 | 페르플루오 에테르/플루오 엘라스토머/고무 | 페르플루오 에테르/플루오 엘라스토머/고무 | 페르플루오 에테르/플루오 엘라스토머/고무 |
| 로터 재료 | 스테인리스 스틸/세라믹 | 스테인리스 스틸/세라믹 | 스테인리스 스틸/세라믹 | 스테인리스 스틸/세라믹 |
| 출력 포트 | 루어 핑팅 | 루어 핑팅 | 루어 핑팅 | 루어 핑팅 |
| 운영 조건 | 10~40°C | 10~40°C | 10~40°C | 10~40°C |
| 반복 가능성 | >99% | >99% | >99% | >99% |
| 최소 바늘 크기 | TT25G (ID 0.26, OD 0.51) | TT20G (ID 0.6, OD 0.91) | TT18G (ID 0.84, OD 1.27) | ID 1.0 이상 |
제품 특성 및 장점
고밀도의 접착제 분배

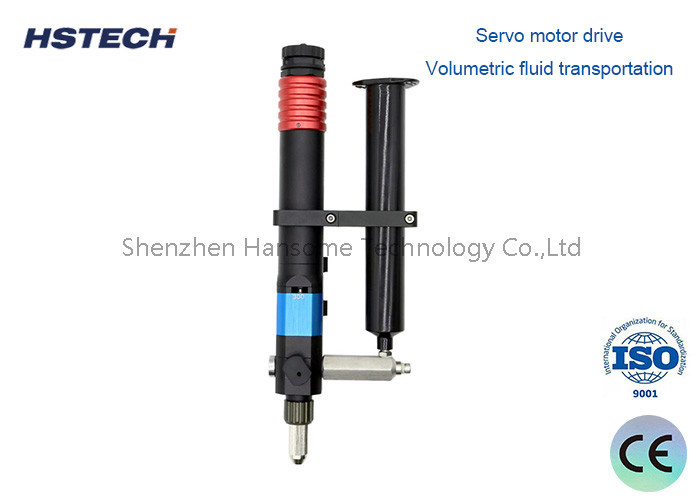

세르보 모터 드라이브를 채택하고 eccentric 나사 막대기 공급, 그래서 접착제는 지속적으로 안정적으로 출력 될 수 있습니다.
접착 고체와 뱉는 부피의 폭이 넓다
모터 속도와 가스 압력을 조정하여 다른 접착 고도를 분배하고 접착 스프트의 양을 빠르게 변경할 수 있습니다.
접착제 튀어나오거나 당기는 것은 없습니다.
모터는 역전하고 다시 빨아들여, 쉽게 점착물의 방울과 당기는 문제를 해결합니다.
스타토르의 큰 적응력
스테이터는 중저질성 경화에 저항하며 긴 사용 수명을 가지고 있으며, 이는 사용자의 전체 소유 비용을 크게 줄입니다.
부피 측정
진정한 부피 전달, 흐름 속도는 압력 변화에 의해 영향을받지 않습니다.
높은 출력 압력
단일 펌프 출력 압력 ≥ 20bar
응용 분야
자동차, 전자제품, 항공우주, 재생 에너지, 식품 산업, 의약품, 생명공학, 3D 프린팅
