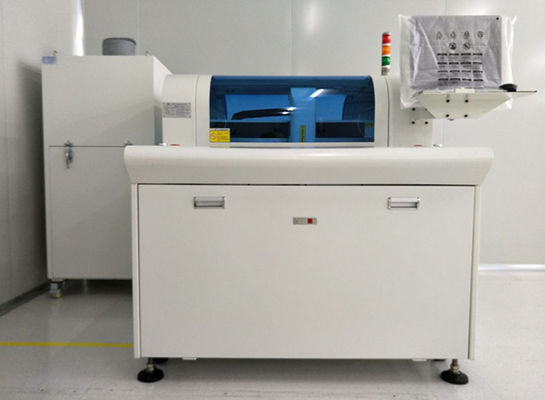

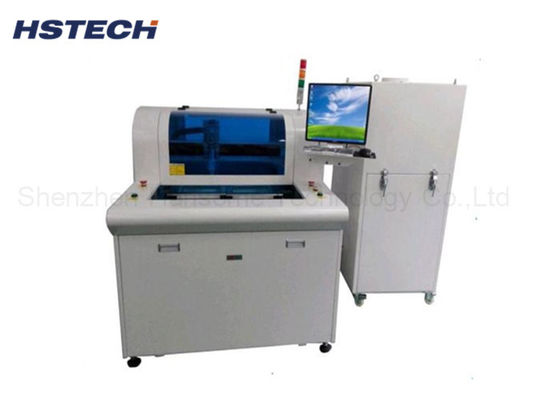

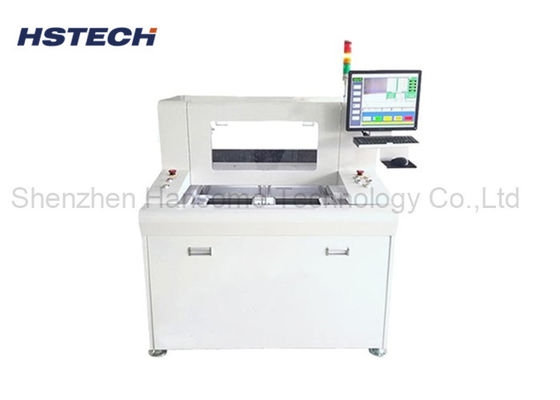

이중 플랫폼 4 축 PCBA 라우터 기계 CCD 검출과 자동 PCB 디판링 기계

브랜드 이름:	HSTECH
모델 번호:	RM-560
모크:	1개
가격:	negotiable
지불 조건:	티/티
공급 능력:	50 PC/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE,ISO

제품명:

PCBA 라우터 기계

다른 이름:

자동 PCB (폴리염화비페닐) 라우터

전압:

AC380V 50Hz

라우팅 스핀들:

6000rpm

총중량:

700kg

보증:

1년

포장 세부 사항:

멍청한

공급 능력:

50 PC/월

강조하다:

CCD 검출을 갖춘 4축 PCBA 라우터 기계

CCD를 가진 자동 PCB 분해 기계

듀얼 플랫폼 PCB 디펜링 라우터

제품 설명

이중 플랫폼 4축 PCBA 라우터 기계

SMT 후처리 PCBA 어셈블리의 정밀 분리를 위한 CCD 감지 기능이 있는 자동 PCB 디패널링 기계입니다.

제품개요

이 이중 플랫폼 자동 PCB 디패널링 라우터는 SMT 후처리 PCBA 절단을 위해 특별히 설계된 정밀 분리 장비입니다. HIWIN 고정밀 리니어 가이드, 4축 풀 서보 구동 시스템, 안정적인 6000RPM 고속 라우팅 스핀들을 갖춘 이 기계는 사전 프로그래밍된 절단 경로를 따라 완전 자동으로 작동합니다.

스탬프 구멍에 연결된 PCB, 곡면 회로 기판 및 다양한 불규칙한 모양의 어셈블리에 대한 분리 요구 사항을 효과적으로 처리하고 기존의 오래된 V-Cut 분리기를 대체하여 더 깨끗하고 스트레스 없는 디패널링 결과를 제공합니다.

내장된 CCD 시각적 위치 감지 기능이 있는 Windows 운영 체제를 활용하여 작업자는 전체 절단 절차를 실시간으로 모니터링하여 대량 전자 제품 생산을 위한 안정적인 가공 정확도와 일관된 마감 PCB 품질을 보장할 수 있습니다.

작동 원리

파일 가져오기 및 프로그램 설정:작업자는 PCB Gerber 파일을 가져오거나 Windows 터치 제어 시스템에서 절단 트랙을 수동으로 표시하여 각 보드 모델에 대한 독립적인 라우팅 프로그램을 생성합니다.
CCD 시각적 포지셔닝 교정:내장된 CCD 카메라는 자동으로 PCB 기준 표시를 식별하여 절단 트랙을 보정하고 수동 위치 지정 오류를 제거합니다.
서보 구동 정밀 라우팅:4축 서보 모터 시스템은 6000RPM 고속 스핀들을 구동하여 미리 설정된 경로를 따라 이동합니다. 날카로운 라우팅 비트는 PCBA의 구성 요소가 늘어나거나 깨지지 않고 PCB 연결 탭을 부드럽게 절단합니다.
먼지 수집 및 완성된 보드 출력:통합된 내부 집진기는 작업 중 모든 절단 잔해와 수지 먼지를 흡수하여 작업 영역을 깨끗하게 유지합니다. 라우팅이 완료되면 완성된 분리 PCB를 언로딩할 준비가 됩니다.

주요 특징

진동이 적고 부품 손상 없이 원활한 절단을 위한 6000RPM 고속 라우팅 스핀들
생산 효율성을 극대화하기 위해 교대로 로딩 및 언로딩이 가능한 이중 독립 작업대 설계
매우 부드러운 움직임, 긴 서비스 수명 및 안정적인 절단 정밀도를 위한 전체 HIWIN 리니어 가이드 전송
정확한 위치 제어와 0.02mm 미만의 반복 위치 오차를 갖춘 4축 서보 모터 풀 드라이브
Gerber 파일 직접 가져오기 및 수동 지점 간 위치 지정을 지원하는 Windows 지능형 운영 체제
실시간 트랙 모니터링 및 자동 오프셋 보정을 위한 내장형 CCD 시각 감지 시스템
PCB 분말 및 절단 스크랩을 수집하여 스핀들 및 작업장 환경을 보호하는 통합 강력한 집진기
FR4 강성 PCB, 알루미늄 기판, FPC 연성 회로 기판 및 복합 기판을 포함한 광범위한 재료 호환성
스탬프 구멍 연결 패널 및 곡선형 특수 모양 보드를 처리하는 기존 V-Cut 분리기에 대한 이상적인 대체품
낮은 작동 소음, 컴팩트한 본체 디자인, 손쉬운 유지 관리 및 간단한 작업자 교육

기술 사양

모델	RM-560
구조	단일 스핀들, 이중 작업 플랫폼
기계 크기(mm)	100012001550
총중량	700kg
집진기 크기(mm)	6256001600
집진방법	하단 컬렉션
작업 플랫폼 크기	300*400mm
플랫폼 구동형	이중 회전 플랫폼, 3상 모터 인버터를 갖춘 정밀 슬라이서
운전 시스템	서보 모터에 의해 구동되는 X/Y/Z 축, 3상 모터 주파수 인버터에 의해 구동되는 W 축
라우팅 스핀들	6000rpm
절단 속도	1-100mm/초
절단 정확도	±0.05mm
반복 정확도	±0.02mm
축 이동 속도	800mm/초
Z축 시스템	나사 구동, 이중 가이드
라우터 키트	밀링 커터, Φ0.8~Φ3.0 좌회전, 섕크 텅스텐강
공구 수명 제어	소프트웨어 프로그램 제어
능동 보호 기능	안전 라이트 커튼
보안문	수동문
오류 알람	예
프로그램 방식	자체 프로그래밍, 키보드와 마우스로 카메라 제어

호환 가능한 PCB 재료

FR4 경질 회로 기판, 알루미늄 베이스 PCB, FPC 유연성 기판, CEM-1 복합 기판, 얇은 다층 PCB

주요 디패널링 애플리케이션

스탬프 구멍 연결 PCB 패널
불규칙한 곡선 윤곽 회로 기판
민감한 SMT 부품이 포함된 얇고 섬세한 어셈블리
소량 배치 프로토타입 PCBA 및 대량 대량 생산 라인
