원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | QL800A |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 폼이 있는 목재 패키지 |
배달 시간: | 1 달 |
지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 20개 세트 |
제품 이름: | PCB 루터 머신 | 색상: | 흰색 |
---|---|---|---|
플랫폼: | 두 배 | 절단 공구: | 프레이즈반용 커터 |
운영 시스템: | 윈도우 | 스크랩 수집: | 흡진장치 |
보증: | 1년 | 전압: | AC380V 50Hz |

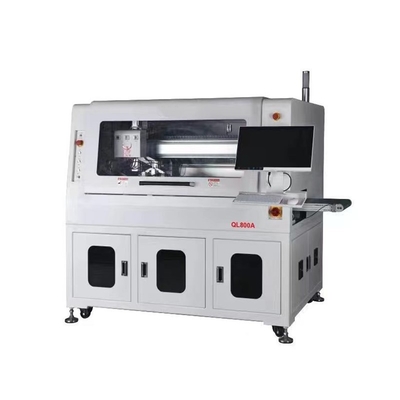

빠르고 정확 한 절단 을 위한 고성능 PCB 라우터 기계
소개
이 기계는 직렬 자동 PCBA 라우팅 기계입니다. PCBA는 자동 하단 라우팅을 위해 지그와 고정되어 있습니다.그리고 기계를 라우팅 후 PCBA와 함께 조그를 선택하고 배치 하기 위해 노즐 흡수를 사용, 그것은 스탬프 구멍, 곡선 PCB 및 다른 불규칙한 연결 PCB를 분리하는 데 사용됩니다.
특징
1.자동 작동: PCB 스플리터는 자동화된 절단 프로세스를 달성 할 수있는 자동화 제어 시스템을 채택합니다. 운영자는 매개 변수와 절단 경로를 설정해야합니다.그리고 기계는 미리 정해진 방법에 따라 작동 할 수 있습니다., 생산의 효율성과 정확성을 향상시킵니다.
2고 정밀 절단: PCB 스플리터는 고 정밀 절단을 달성 할 수있는 첨단 절단 기술을 채택합니다.그것은 미리 설정 된 회로 윤곽 및 크기 요구 사항에 따라 정확한 모양과 크기로 PCB 보드를 절단 할 수 있습니다., 각 보드의 품질과 일관성을 보장합니다.
3다기능성: PCB 스플리터에는 일반적으로 여러 가지 절단 모드와 도구가 있으며, 다양한 유형의 PCB 보드와 절단 요구에 적응 할 수 있습니다. 예를 들어 선형 절단을 수행 할 수 있습니다.V형 절단, 원형 절단 등 다양한 모양의 판의 절단 요구 사항을 충족시키기 위해.
4높은 효율성 및 비용 절감: 자동화 된 작동 및 PCB 스플리터 고 정밀 절단 능력으로 효율적인 생산을 달성 할 수 있습니다.그것은 빠르고 정확하게 절단 작업을 완료 할 수 있습니다동시에 수동 작업으로 인한 오류와 손상을 줄이고 생산 품질과 신뢰성을 향상시킬 수 있습니다.
5유연성 및 조정성: PCB 스플리터는 높은 유연성과 조정성을 가지고 있습니다.운영자는 실제 필요에 따라 절단 매개 변수를 조정하여 다른 종류와 크기의 PCB 보드에 적응 할 수 있습니다.이것은 소량 생산과 맞춤 생산의 필요에 적합합니다.
기술 세부 사항
모델 | QL800A | |
최대 PCB 크기 | 260x340mm | |
분 PCB 크기 | 50x50mm | |
PCB 두께 | 0.4~6mm | |
변속기 높이 | 900±50mm | |
운송 방향 | 왼쪽에서 오른쪽으로 | |
운송 속도 | 1500mm/s (최대) 조절 가능 | |
로딩 모드 | 구간형 운송 안내열차 | |
철도 너비 조정 | 자동 | |
통신 인터페이스 | SMEMA | |
PCB 위치 | 장착장치 위치 | |
픽링 시스템 | 진공 흡수 픽업 | |
절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
냉각 방식 | 자기 냉각형 | |
자동 도구 변경 | 선택적 | |
칼을 깰 수 있습니다. | 그래요 | |
분리 속도 | 5-100mm/s | |
절단 정확성 | ±0.05mm | |
밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
위치 정밀도를 반복한다 | ±0.1mm | |
조정 이동 속도 | 1000mm/s | |
외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
폐기물 수집 | 폐기물 수집 | |
절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
공기 공급 | 5~8kg/cm3 | |
전원 공급 | AC380V, 50/60Hz, 3KW | |
기계 크기 | 1500x850x1600mm | |
무게 | 약 800kg |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미징 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.

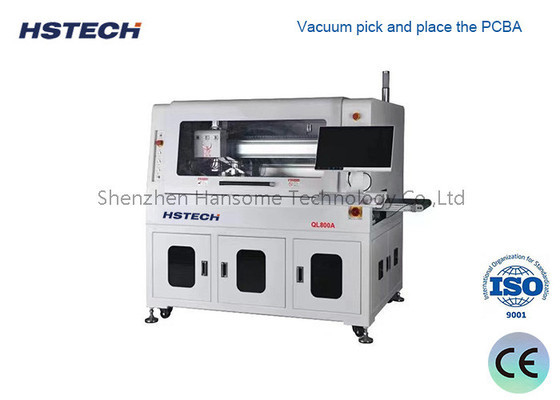

픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
