| 브랜드 이름: | HSTECH |
| 모델 번호: | RT-350/RT360 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P,T/T,웨스턴 유니온,MoneyGram |
| 공급 능력: | 달 당 20개 세트 |

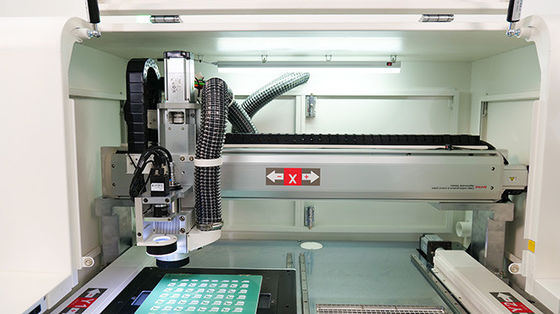

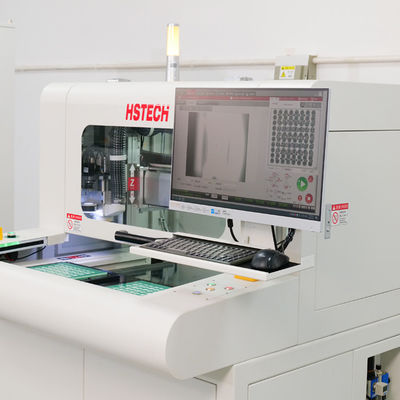

트윈 테이블 자동 스핀들 비트 라우팅 PCBA 디패널링 라우터 기계
주요 특징
1.중국어/영어 소프트웨어 운영 시스템
2독일 브랜드 바슬러 고속 카메라 전체 보드 사진 프로그래밍 모드
3자동 라우팅 도구 (비트) 변경, 깨기 도구 감지, 도구 높이 수정 기능으로 장착
4생산 효율을 높이기 위해 계속 두 테이블을 사용
사양
| 기계 모델 | NT1유산물 | RT농산물 | RT360A | RT380A |
| PCB 절단 크기 | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| 절단 물체 | 선, 점, 활, 원 등 | 선, 점, 활, 원 등 | 선, 점, 활, 원 등 | V-그루브, 스탬프 구멍, 원형 점, 등 |
| 절단 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 |
| 절단 정확성 | ±0.08MM | ±0.05MM | ±0.05MM | ±0.05MM |
| 반복 정확성 | ±0.015MM | ±0.01MM | ±0.01MM | ±0.01MM |
| 최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s |
| 스핀들 | 중국 브랜드 | 중국 브랜드/NSK 스핀들 (선택) | 일본 NSK/독일 Sycotec | V 블레이드+중국 브랜드 스핀드 |
| 도구 변경 모드 | 수동 도구 변경 | 수동 도구 변경 | 자동 | 수동 도구 변경 |
| 스핀드 라우팅 속도 | 최대: 6만 회전 | 최대: 6만 회전 | 최대: 6만 회전 | 최대: 6만 회전 |
| 도구 탐지 | 자동 도구 침몰, 도구 파기 | 자동 도구 침몰, 도구 파기 | 자동 도구 침몰, 도구 파기 및 슬라이딩 도구 탐지 | 자동 도구 침몰, 도구 파기 및 슬라이딩 도구 탐지 |
| 절단 속도 | 5~100mm/s 조절 | 5~100mm/s 조절 | 5~100mm/s 조절 | 5~100mm/s 조절 |
| PCB 절단 두께 | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| 프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 |
| 제어 방법 | PC 정밀 4축 제어 | PC 정밀 6 축 제어 | PC 정밀 6 축 제어 | PC 정밀 6 축 제어 |
| X,Y1,Y2,Z 구동 모터 | 중국 브랜드의 서보 드라이버 | 파나소닉A6 서보 드라이버 | 파나소닉A6 서보 드라이버 | 파나소닉A6 서보 드라이버 |
| 적절한 라우팅 비트 크기 | 0.8·3.0MM | 0.8·3.0MM | 0.8·3.0MM | 0.8·3.0MM |
| 전원 공급 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 |
| 기계 크기 |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
| 기계 무게 | 800kg | 800kg | 800kg | 800kg |
| 먼지 청소기 전력 | 3HP | 3HP | 3HP | 3HP |
| 먼지 청소기 전원 공급 장치 | AC380V 3단계 | AC380V 3단계 | AC380V 3단계 | AC380V 3단계 |
| 먼지 없는 크기 |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
| 먼지 청소기 무게 | 155kg | 155kg | 155kg | 155kg |
| 먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) |
주요 특징
1장치 정보
카메라, 광원, 도구 등을 사용하는 등 기계 상태 정보를 표시합니다.
2프로그램 편집자
이 모드에서, 절단 라인은 이미지 교육 방법을 통해 빠르고 정확하게 편집 할 수 있습니다.
3시스템 프로그램
이 모드에서 사용자는 시작점과 끝점을 설정할 필요가 있으며 기계는 자동으로 전체 절단 과정을 완료합니다.
4위치 교정
이 인터페이스에서 위치를 설정할 수 있습니다. 위치가 도달하면 기계가 자동으로 감지하고 멈출 것입니다.
5- 수동 모드
이 모드에서 사용자는 X/Y 축 이동, 도구 회전 등을 포함하여 기계의 다양한 동작을 수동으로 제어 할 수 있습니다.
6설정 유지
이 인터페이스에서는 생산 날짜, 작업 시간, 오류 기록 등을 포함한 기계의 작업 로그를 볼 수 있습니다.
7프로세스 매개 변수
이 인터페이스에서는 카메라 매개 변수, 광원 매개 변수, 도구 매개 변수 등을 포함하여 기계의 다양한 매개 변수를 설정할 수 있습니다.
장점
쌍둥이 테이블을 통해 독일 고속 카메라를 실행 전체 보드 사진 다음 프로그래밍, 완전히 다른 전통적인 프로그래밍 방법.
자동 라우팅 도구 ((비트) 변경, 파기 도구 감지, 도구 높이 수정 기능으로 장착됩니다.
자동 도구 보정 기능 도구 변경 때 높이 오차 문제를 피하기
이중 테이블 타프 는 기계 의 생산성 을 극대화 하기 위해 계속 작동 한다

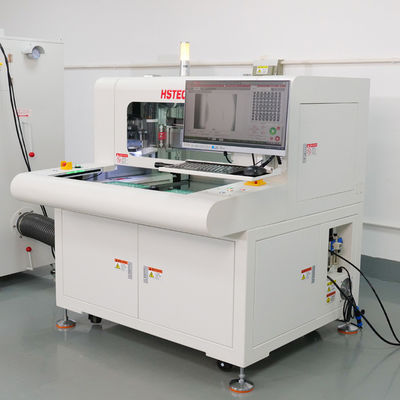

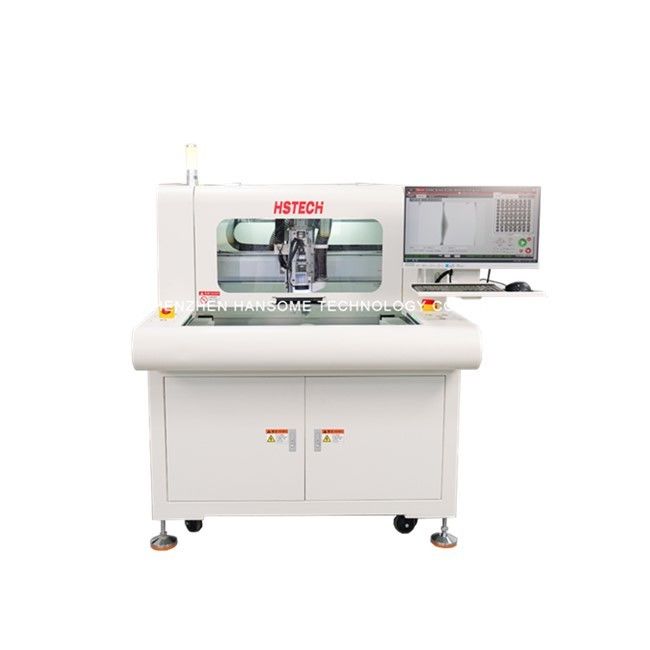

기계체 및 먼지 수집기
