| 브랜드 이름: | HSTECH |
| 모델 번호: | QL800A |
| 모크: | 1PC |
| 가격: | Negotation |
| 지불 조건: | 티/티 |
| 공급 능력: | 50 PC/월 |

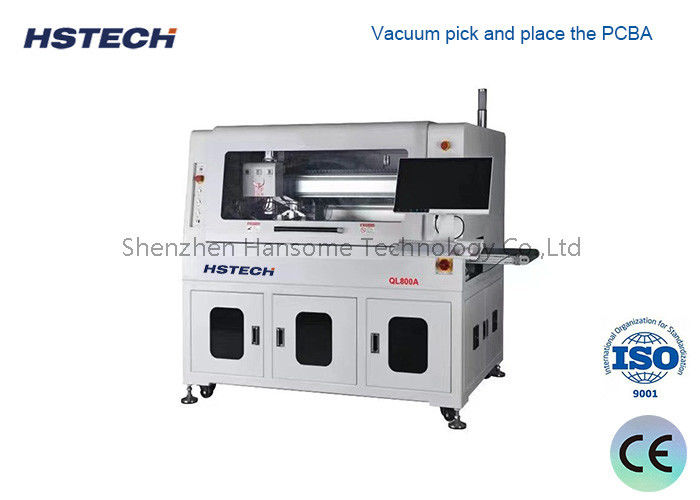

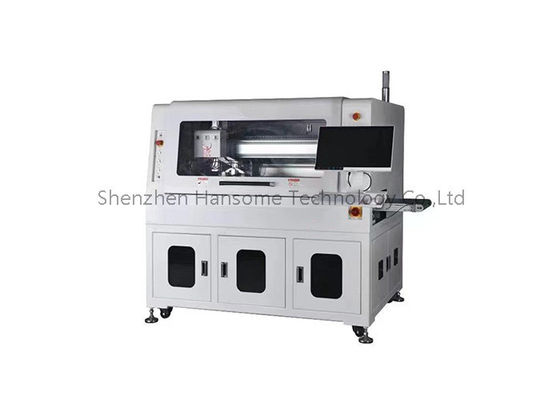

인라인 PCB 분리 라우터는 SMT 조립 라인에서 대량 생산을 위해 설계된 완전 자동 CNC 디패널링 장비입니다. V컷 라인만 처리할 수 있는 길로틴 분리기와 달리, 이 라우터 시스템은 고속 회전 스핀들을 사용하여 복잡한 PCB 모양을 밀링하고, 대형 마더보드를 절단하며, 무거운 부품이나 특이한 모양의 단면/양면 PCB를 분리합니다. 자동차 전자 제품, 의료 기기, 태블릿 또는 통신 모듈을 제조하든, 이 인라인 시스템은 주변 부품을 손상시키지 않고 일관되고 스트레스 없는 디패널링을 제공합니다.기능진공 픽앤플레이스 PCBA.하단 절단.이중 플랫폼 절단.파손 칼 감지 기능 포함.자동 생산 라인 연결.
SPC 통계 기능 및 ERP 시스템 연동.자동 공구 교환, 진공 청소기 방폭 기능 및 공기량 모니터링 기능 장착 가능.QL800A모델QL800A최대 PCB 크기260x340mm최소 PCB 크기50x50mm
| 구간형 이송 가이드 레일 | 레일 폭 조절 | |
| 자동 | 통신 인터페이스 | |
| SMEMA | PCB 위치 지정 | |
| 고정구 위치 지정 | 픽킹 시스템 | |
| 진공 흡입 픽업 | 절단 스핀들/속도 | |
| 60,000 rpm/min, 독일 브랜드(선택 사항 100,000 rpm/min, 독일 브랜드) | 냉각 방식 | |
| 자가 냉각 방식 | 자동 공구 교환 | |
| 선택 사항 | 칼 파손 확인 | |
| 예 | 분리 속도 | |
| 5-100mm/s | 절단 정확도 | |
| ±0.05mm | 밀링 키트 | |
| φ0.8~φ3.0 우측 회전, 생크 텅스텐 강철 | 반복 위치 지정 정확도 | |
| ±0.1mm | 좌표 이동 속도 | |
| 1000mm/s | 아웃 플레이트 유형 | |
| ESD 벨트 이송 / 배치 패널 전달 장치 | 폐기물 수집 | |
| 폐기물 캐비닛 수집 | 절차 프로그래밍 | |
| GERBER 도면 가져오기 / 시각 시스템을 통한 편집 프로그램 | 공기 공급 | |
| 5-8 kg/cm³ | 전원 공급 장치 | |
| AC380V, 50/60Hz, 3KW | 기계 크기 | |
| 1500x850x1600 mm | 무게 | |
| 약 800kg | 기계 크기 | |
| 하단 크기 라우팅 및 집진기 | 뛰어난 CCD 시스템 (이미징 카메라, 모리텍스 렌즈 및 측정 레벨 광원 포함)으로 기계 보정, 보상 및 위치 지정을 지원하며, 뛰어난 안정성과 간섭 방지 기능을 제공합니다. | |
| 픽킹, 플레이싱, 언로딩 및 생산을 위한 만능 진공 흡입 척. | 복합 언로딩 시스템, ESD 정전기 방지 벨트를 사용하여 분리된 제품을 상단으로 이송하고 폐기물은 하단으로 이송하여 공간을 크게 절약합니다. | |
| 응용 분야 | 소비자 전자 제품: | |
| 스마트폰 마더보드, 태블릿 PCB, 스마트워치 모듈 | LED 산업: | |
| LED 알루미늄 보드, 경질 LED 스트립 배열 | 자동차 전자 제품: | |
| 5G 모듈, 기지국 PCB, 네트워크 라우터 | 의료 기기: | |
| 심전도 모니터, 환자 모니터링 PCB (버(burr) 없는 먼지 없는 절단 필요) | 통신: | |
5G 모듈, 기지국 PCB, 네트워크 라우터
자주 묻는 질문 (FAQ)
Q: 라우터와 길로틴 분리기(Guillotine Separator)의 차이점은 무엇인가요?
A: 길로틴 분리기는 단순한 직선 V컷 라인에 가장 적합합니다. 인라인 라우터는 복잡한 모양, 곡선 및 V컷이 없는 보드에 이상적입니다. 또한 거의 제로 스트레스를 발생시켜 민감한 부품에 더 안전합니다.
Q: 이 기계는 얇거나 유연한 PCB(FPC)를 처리할 수 있나요?
Q: 절단 중 먼지는 어떻게 관리되나요?A: 기계에는 고성능 진공 집진기가 장착되어 있어 절단 지점에서 즉시 파편을 포집하여 깨끗한 작업 환경을 보장하고 PCB 표면을 보호합니다.
견적 및 절단 솔루션 요청디패널링 공정을 자동화할 준비가 되셨나요? 지금 바로 PCB Gerber 파일을 가지고 엔지니어링 팀에 문의하십시오. 귀하의 지역에 맞는 무료 사이클 타임 분석 및 경쟁력 있는 견적을 제공해 드리겠습니다.
