| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |
소개

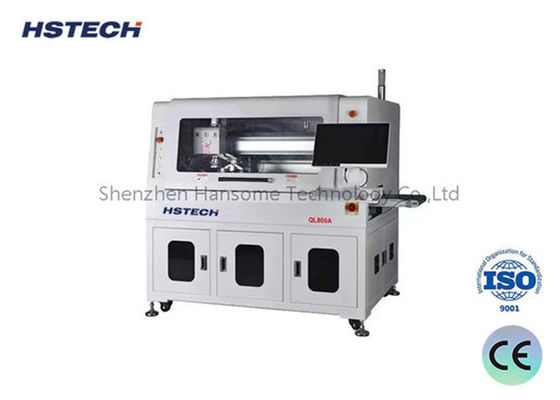

정밀과 효율성을 염두에 두고 만들어진 이 직렬 자동 PCBA 라우팅 기계는 아래쪽 라우팅 과정에서 PCBA를 안정시키기 위해 지그 기반 시스템을 사용합니다. 라우팅 후,첨단 노즐 흡수 메커니즘 PCBA를 높이고 정확하게 배치합니다.이 혁신적인 능력은 기계가 스탬프 구멍, 곡선 PCB 및 기타 다양한 비 표준 PCB 구성을 처리 할 수 있습니다.궁극적으로 작업 흐름을 최적화하고 생산성을 향상.
특징
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
뛰어난 CCD 시스템은 이미지 카메라, 모리텍스 렌즈, 고정도 측정용 광원을 갖추고 기계의 캘리브레이션,그리고 정확한 위치이 시스템은 예외적인 안정성과 외부 장애에 강한 저항을 보여줍니다.

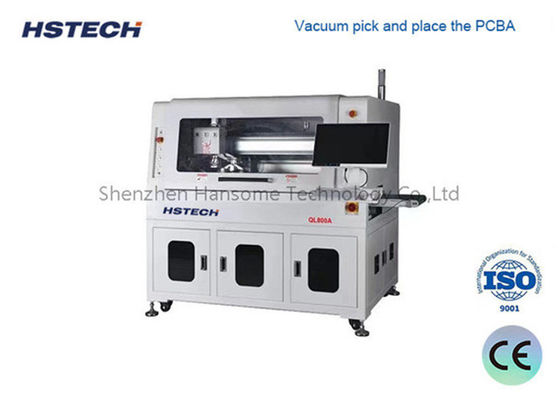

픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합물 배하 시스템은 분리된 제품을 상쪽에 운반하기 위해 ESD 반 정적 벨트를 사용하며, 동시에 하쪽에 폐기물을 운반합니다.따라서 상당한 공간을 절약합니다..
