| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |
소개

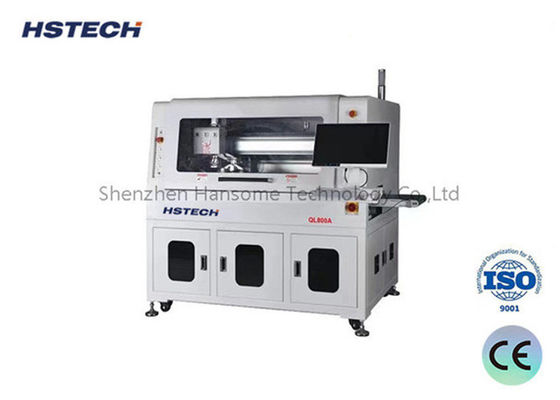

정확성과 효율성에 기반을 둔 이 직렬 자동 PCBA 라우팅 기계는 아래쪽 라우팅 도중 PCBA를 안정시키기 위해 지그 기반 시스템을 사용합니다.첨단 노즐 흡수 메커니즘 PCBA를 조립 장치와 함께 조화형 장치로 들어 올려 놓습니다.이 획기적인 특징은 기계가 스탬프 구멍, 곡선 PCB 및 다른 불규칙 PCB 구성을 수용 할 수 있도록 허용하여 작업 흐름을 최적화하고 생산성을 향상시킵니다.
특징
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
특유의 CCD 시스템, 이미지 카메라, 모리텍스 렌즈, 측정 수준 광원을 갖추고, 기계 정렬, 보상, 위치 지원하도록 설계되었습니다.이 시스템은 놀라운 안정성과 강력한 반장애 기능을 보여준다.

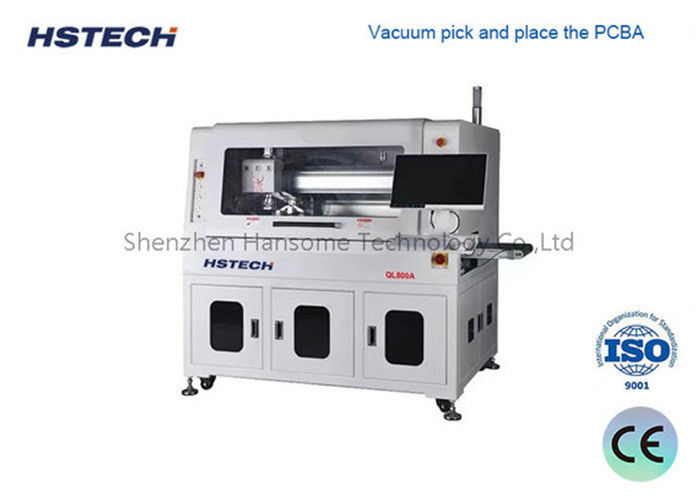

픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
포장 에 관한 것
