| 브랜드 이름: | HSTECH |
| 모델 번호: | AR-7 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

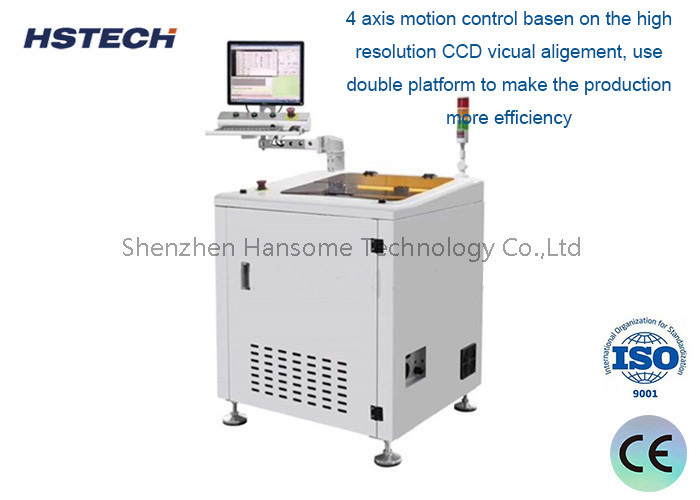

유연한 절단으로 작은 크기의 PCB를위한 고속 미니 오프라인 PCBA 라우터 기계
소개:
이 장비는 소규모 또는 개별적인 PCBA (프린트 서킷 보드 조립) 제조에 맞게 만들어진 전문 라우팅 기계입니다.그것의 핵심 기능은 장착 된 구성 요소가있는 PCB에 정확한 절단 및 세분화 작업을 수행하는 데 있습니다.최첨단 CNC (컴퓨터 수치 제어) 기술을 활용함으로써 기계는 비교할 수 없는 정확성과 반복성을 달성합니다.
특징:
자율적인 오프라인 분리
이 시스템은 독립적으로 작동하여 원활하고 효율적인 자동 PCB 분리를 촉진하여 작업 흐름을 최적화하고 정지 시간을 최소화합니다.
컴팩트 PCBA 라우터:
이 라우터는 작은 PCB에 이상적입니다. 좁은 공장 공간에 편안하게 어울릴 뿐만 아니라 비용 효율적이고 공간을 절약하는 생산 솔루션을 제공합니다.
커스터마이징 가능한 고정장치:
이러한 고정 장치는 PCB 설계 및 크기의 광범위한 호환성과 안정성을 보장하여 정밀한 처리를 가능하게합니다.
통합 PC 및 CCD 비전 시스템:
고 정밀 PC 제어 시스템과 CCD 비전 시스템으로,이 설정은 절단 프로세스의 정밀한 정렬 및 모니터링을 허용하며 예외적인 정확성을 보장합니다.
보상 및 통합 먼지 관리로 프로그래밍 할 수 있습니다:
내장된 보상 기능을 포함한 고급 프로그래밍 기능, 사소한 부정확성을 조정하여 최적의 성능을 유지합니다.통합 된 먼지 관리 시스템은 작업 공간을 깨끗하고 쓰레기 없는 상태로 유지 합니다.
410-510mm까지의 PCB를 수용합니다.
크기가 410mm에서 510mm까지의 PCB를 처리하도록 설계된 이 라우터는 다양한 생산 요구 사항을 충족시키기 위해 다양성과 확장성을 제공합니다.
이중 제품 절단 능력:
이 기계의 다재다능성 때문에 동일한 기계에서 두 가지 다른 제품 유형을 절단 할 수 있으며 효율성을 높이고 전문 장비의 필요성을 줄일 수 있습니다.
유연한 운영 플랫폼:
개방형 플랫폼 디자인으로 라우터는 수동 공급 및 배하를 용이하게합니다. 선택적으로 완전히 자동화된 작업을 위해 로봇 팔을 장착 할 수 있습니다.생산성을 높이고 노동 비용을 최소화.
스펙트럼
| 모델 | AR-7 | AR-7 미니 |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
| 로딩 모드 | 사용 설명서 | |
| 절단 스핀들/속도 | 5000~60,000 rpm | |
| PCB 두께 | 0.4-4mm | |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 고정형 | 장착장치 | |
| 프로그래밍 | 비전 교육, 인라인 프로그래밍 | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 먼지 수집 방법 | 바닥 먼지 수집 | |
| 먼지 수집기 | 3단계, 380V, 1.2KW | |
| 소음 | <75dB | |
| 제어 시스템 | 산업용 PC | |

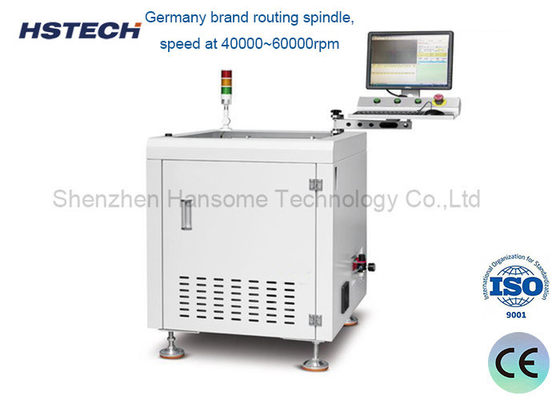

| 스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
| 세르보 모터 | A5 시리즈 | |
| 모션 컨트롤 | 4축 모션 컨트롤 보드 | |
| 납 나사 | C5 밀링 스크루 납 | |
| 선형 가이드 | P 순위 침묵 가이드 | |
| 카메라 | 독일 브랜드 이미지 40W 산업용 카메라 | |
| 기계 크기 | 700*800*930mm | 500*650*930mm |
| 화면 |
17인치
|
|
전형적인 응용 시나리오:
개인 또는 소규모 전자 DIY 프로젝트:
개인용 또는 소규모 DIY 전자 프로젝트용으로 자신의 PCB 회로 보드를 만드는 데 적합합니다.
소량 PCBA 제조:
빠른 프로토타입 제작 및 소량 생산 라운드를 위해 이상적입니다. 소규모 제조업체와 혁신가의 요구를 충족시킵니다.
정비 및 개조를 위한 PCB 절단 및 분할:
전자 장치의 수리 또는 수정 중에 PCB를 정확하게 절단하고 분할하는 데 탁월하며 효율적이고 정확한 조정을 보장합니다.
교육 실험실에서의 교육 응용:
교육 실험실에서 귀중한 도구로 학생들이 실제 경험을 쌓고 PCBA 처리 기술에 대한 이해를 심화 할 수 있습니다.
