| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
PCB 조립 라인을위한 높은 양의 4 축 모션 제어 오프라인 PCBA 라우터 기계
소개:

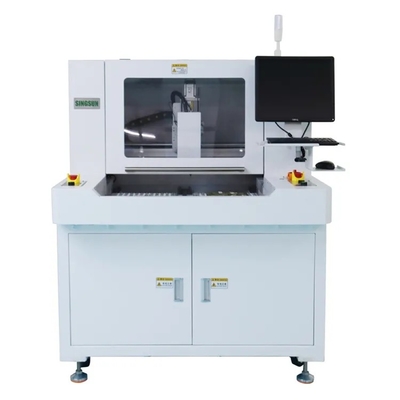

RM-F550는 인쇄 회로 보드 (PCBA) 를 개별 보드로 분리하는 데 전용으로 설계된 새로 고안된 라우터 기계입니다.그것은 매우 안정적인 플랫폼을 자랑합니다, 300*350mm의 표준 작업 플랫폼 크기를 갖는다.
또한 기계는 다양한 PCBA 크기를 수용하기 위해 400*600mm의 옵션 확장 플랫폼 크기를 제공합니다. 향상된 사용성을 위해 RM-F550는 직관적인 "비주얼" 프로그래밍을 통합합니다.빠르고 정확한 온라인 구성을 촉진합니다.또한, 그것은 정화 과정 동안 실시간 모니터링 기능을 가지고 있습니다.
주요 특징:

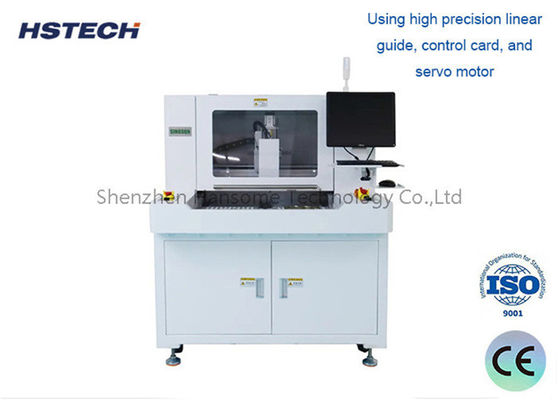

우리는 고객에게 높은 성능, 뛰어난 안정성, 그리고 강력한 보안을 특징으로 하는 산업용 장비를 제공합니다. 이것은 고밀도의 선형 가이드, 제어 카드,그리고 세르보 모터, 최고 수준의 성능을 보장합니다.
우리의 4축 모션 컨트롤 시스템은 고해상도 CCD 시각 정렬 기술과 이중 플랫폼 디자인을 활용하여 생산 효율성을 크게 향상시킵니다.
라우팅 스핀드는 독일 출신이며 4만~6만 RPM의 속도로 작동하여 정확하고 효율적인 절단 능력을 제공합니다.
이 움직이는 시스템은 타이완의 하이윈 브랜드의 가이드를 사용해서 정확성과 원활한 동작을 보장합니다.
장비는 도구 수명 모니터링 장치가 장착되어 있습니다. 절단기가 미리 정의된 거리를 여행 한 후에는 자동으로 사용하지 않는 블레이드로 전환하여 도구 사용량을 최적화하고 도구 수명을 연장합니다.

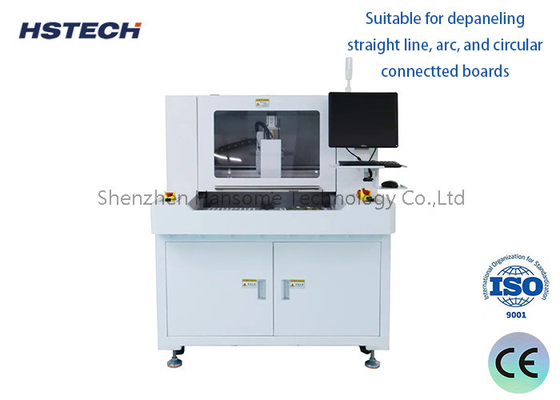

이 기계는 다재다능하며 직선, 아크 및 원형 연결 보드를 장착 할 수 있으며 다양한 PCB 모양과 크기를 수용합니다.
PCB 기판은 2 단계 연속 슬라이딩 과정을 거쳐 정지 시간을 최소화하고 전체 생산 처리량을 극대화합니다.
주요 특징
정밀 절단:
이 기술은 PCB를 더 큰 패널에서 정확하게 절단하고 분리하는 기술로 손상을 최소화합니다.
오프라인 동작:
주요 생산 라인에서 독립적으로 작동하며, 지속적인 제조 프로세스를 방해하지 않고 유연한 설정과 사용을 제공합니다.
사용자 친화적 인 인터페이스:
많은 모델은 터치 스크린 인터페이스를 갖추고 있어 프로그래밍과 조작이 용이하다.
다양 한 절단 기술:
기계는 특정 기계 구성에 맞춘 라우팅, 레이저 절단 및 칼 절단 등 다양한 절단 방법을 지원합니다.
효율적인 먼지 추출:
통합 시스템 은 절단 과정 중 에 먼지 와 잔해 를 최소화 하여 깨끗 하고 안전한 작업 환경 을 유지 합니다.
광범위한 재료 호환성:
FR-4, 알루미늄 및 유연 PCB와 같은 다양한 재료를 처리 할 수 있으며 다재다능성을 보여줍니다.
자동화 기능:
일부 모델에는 자동 높이 조정 및 도구 변경과 같은 기능이 포함되어 운영 효율성을 더욱 향상시킵니다.
이점
더 효율적 인 것
수동 노동을 줄이고 PCB 절단을 자동화함으로써 생산 프로세스를 가속화합니다.
품질 관리
고품질의 절단으로 최종 제품의 결함 가능성을 줄입니다.
유연성
주요 조립 라인의 광범위한 재구성을 요구하지 않고 생산 라인의 빠른 변경을 허용합니다.
비용 효율성
폐기물을 최소화하고 전체 생산 효율성을 향상시키는 데 도움이되며 이는 비용 절감으로 이어질 수 있습니다.
신청서
전자 제조업
소비자 전자제품, 자동차 부품 및 산업 장비의 생산에 널리 사용됩니다.
프로토타입 제작
완전 생산 전에 PCB의 빠른 프로토타입 제작에 유용합니다.
정화:
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
