| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
PCB 조립 라인을위한 높은 양의 4 축 모션 제어 오프라인 PCBA 라우터 기계
소개:

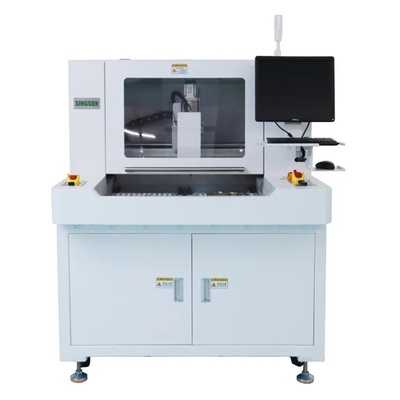

RM-F550는 새로 개발된 라우터 머신으로 전체 인쇄 회로 보드 (PCBA) 를 개별 보드로 구성하도록 특별히 설계되었습니다.그것은 작동 중에 정확성을 보장하는 매우 안정적인 플랫폼을 갖추고 있습니다, 300*350mm의 표준 작업 플랫폼 크기로.
또한 기계는 다양한 PCBA 크기를 수용하기 위해 400 * 600mm의 선택적으로 더 큰 플랫폼 크기를 제공합니다. 사용 편의성을 위해 RM-F550는 사용자 친화적인 "비주얼" 프로그래밍을 제공합니다.신속하고 정확한 온라인 프로그래밍을 가능하게 합니다.또한, 그것은 실시간으로 분화 과정을 감지 할 수있는 능력을 가지고 있습니다.
주요 특징:

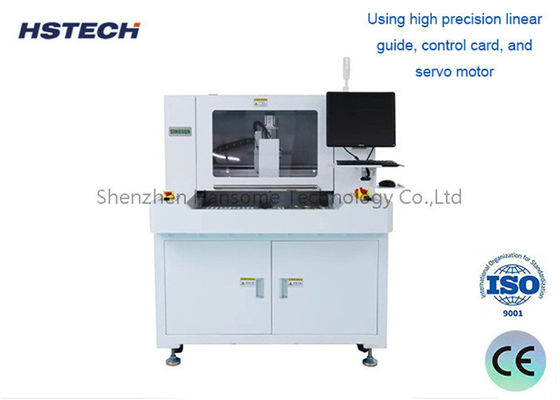

우리는 고객에게 고성능, 매우 안정적이고 안전한 산업장비를 제공하고 있으며, 최적의 성능을 보장하기 위해 고정도 선형 가이드, 제어 카드 및 서보 모터를 사용합니다.
우리의 4축 모션 컨트롤 시스템은 고해상도 CCD 시각 정렬을 기반으로 생산 효율성을 높이기 위해 이중 플랫폼 디자인을 사용합니다.
라우팅 스핀드는 독일 브랜드이며, 40,000 ~ 60,000 RPM의 속도로 작동하여 정확하고 효율적인 절개를 보장합니다.
타이완의 Hiwin 브랜드 가이드는 움직이는 시스템의 정확성과 부드러움을 보장하기 위해 사용됩니다.
장비는 도구 수명을 모니터링합니다. 절단기가 일정 거리를 이동 한 후에 자동으로 다른 사용하지 않은 블레이드의 위치로 올리고 낮춰집니다.도구 사용을 최적화하고 도구 수명을 연장.
이 기계는 직선, 아크 및 원형 연결 보드를 분해하는 데 적합하며 다양한 PCB 모양과 크기를 수용합니다.
PCB 기판은 2 단계 연속 슬라이딩 처리를 통해 대기 시간을 최소화하고 생산 처리량을 극대화합니다.
주요 특징
정밀 절단
작은 손상을 입지 않고 PCB를 더 큰 패널에서 정확하게 절단하고 분리하도록 설계되었습니다.
오프라인 운영
주요 생산 라인에서 독립적으로 작동하여 진행 중인 프로세스를 중단하지 않고 유연한 설정과 사용을 허용합니다.
사용자 친화적 인 인터페이스
종종 터치 스크린 인터페이스로 장착되어 프로그램 및 조작이 용이합니다.
여러 가지 절단 기술
기계에 따라 라우팅, 레이저 절단 또는 칼 절단과 같은 다양한 절단 방법을 지원합니다.
먼지 추출 시스템
통합 시스템 절단 과정에서 먼지와 잔해를 최소화하여 깨끗한 작업 환경을 보장합니다.
물질적 호환성
FR-4, 알루미늄 및 유연 PCB를 포함한 다양한 재료를 처리 할 수 있습니다.
자동화 기능
일부 모델에는 효율성을 높이기 위해 자동 높이 조정 및 도구 변경과 같은 기능이 포함되어 있습니다.
이점
더 효율적 인 것
수동 노동을 줄이고 PCB 절단을 자동화함으로써 생산 프로세스를 가속화합니다.
품질 관리
고품질의 절단으로 최종 제품의 결함 가능성을 줄입니다.
유연성
주요 조립 라인의 광범위한 재구성을 요구하지 않고 생산 라인의 빠른 변경을 허용합니다.
비용 효율성
폐기물을 최소화하고 전체 생산 효율성을 향상시키는 데 도움이되며 이는 비용 절감으로 이어질 수 있습니다.
신청서
전자 제조업
소비자 전자제품, 자동차 부품 및 산업 장비의 생산에 널리 사용됩니다.
프로토타입 제작
완전 생산 전에 PCB의 빠른 프로토타입 제작에 유용합니다.
정화:
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
