| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |
소개

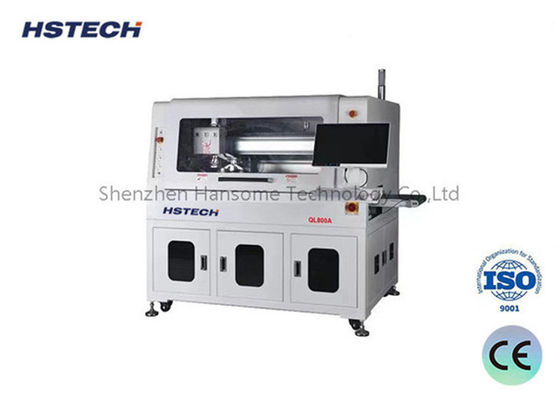

이 직렬 자동 PCBA 라우팅 기계는 정확성과 효율성을 위해 설계되었습니다. 자동 하단 라우팅 프로세스 동안 PCBA를 안전하게 유지하기 위해 지그 기반 시스템을 사용합니다.라우팅이 완료되면, 기계는 PCBA와 지그를 섬세하게 들어올리고 정확하게 통합된 단위로 배치하기 위해 고급 노즐 흡수 메커니즘을 사용합니다.이 획기적 인 특징 은 기계 가 스탬프 구멍 을 능숙 하게 분리 할 수 있게 해 준다, 곡선 PCB 및 다른 불규칙하게 연결 된 PCB 구성, 따라서 생산 작업 흐름을 최적화하고 전반적인 생산성을 높입니다.
특징

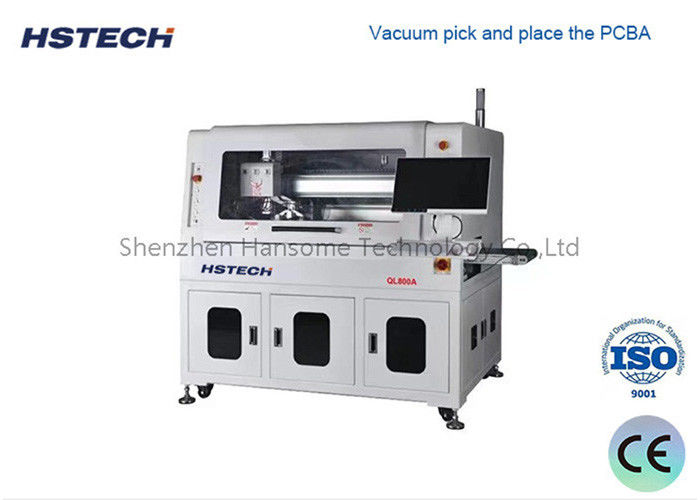

1PCBA는 진공 기반 픽업 및 배치 시스템을 사용하여 정확성과 안전성으로 처리됩니다.
2기계는 PCBA의 고유 한 필요에 맞게 정밀하게 바닥 절단 작업을 수행합니다.
3이중 플랫폼 절단 기능을 자랑하며 동시에 또는 번갈아 절단 프로세스를 가능하게 함으로써 생산성을 향상시킵니다.
4융합된 깨진 칼 탐지 기능을 통해 모든 문제가 즉시 인식되어 신속한 유지보수를 촉진하고 다운타임을 최소화합니다.
5이 기계는 자동 생산 라인에 원활하게 통합되어 전체 과정에 걸쳐 원활하고 효율적인 작업 흐름을 보장합니다.
6.SPC (Statistical Process Control) 통계 기능이 장착되어 ERP 시스템과 손쉽게 통합됩니다.생산 성과에 대한 통찰력 있는 데이터를 제공하고 데이터 기반의 의사결정을 가능하게 합니다..
7옵션 기능에는 추가적인 다재다능성을 위해 자동 도구 변경, 더 높은 안전을 위해 폭발 방지 스쿠버 클리너,그리고 공기 부피 모니터링을 통해 최적의 흡수 성능을 유지합니다..
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미지 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
