| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F328 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |

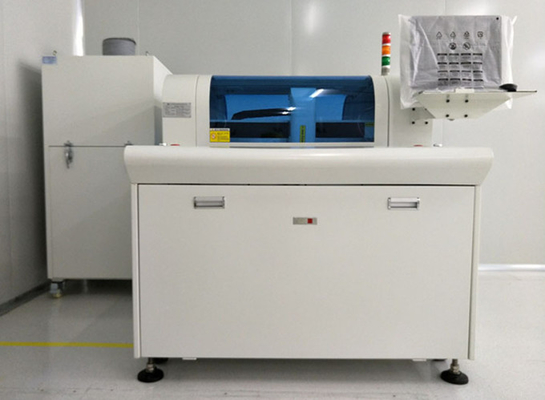

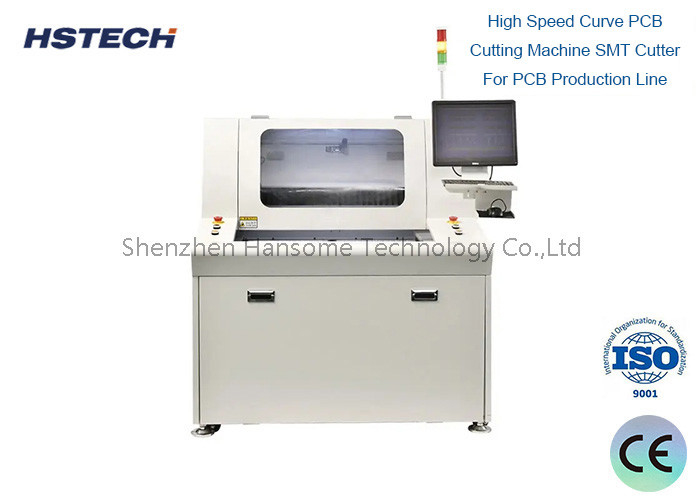

밀링 커터 라우팅 키트 더블 플랫폼 먼지 수집기 PCB 라우터 기계
기계 도입
이 장치는 멀티 연결 PCB 보드를 높은 속도로 미리 프로그래밍 된 경로를 따라 세분화하는 프레싱 커터를 사용하여 수동, V-CUT 또는 PUSH 절단 방법을 대체하여 결함을 초래할 수 있습니다.이렇게 하면 제품의 품질이 향상되고 폐기물 수치가 최소화 됩니다.이 기계는 간단하고 직관적인 디자인으로 WindowsXP 기반의 인간-기계 인터페이스를 사용합니다.그것은 자동 절단 경로 수정 시스템과 프로그래밍을 위해 고 해상도의 CCD를 갖추고 있습니다, 블록 및 단일 단계 프로그램 편집 및 수정 모두를 지원합니다. 이중 플랫폼 PCB 로딩 및 배하 메커니즘은 상호 작용적으로 작동합니다.기계 정지 시간을 줄이고 최적의 생산 효율을 달성합니다..
주요 특징
고 화소 CCD 확대 렌즈 를 장착 한 이 장치 는 보조 프로그램 교육 및 편집 기능 을 제공 하여 정확성, 정확성, 그리고 이미지 해상도를 향상 시킨다.
자동 MARK 포인트 위치 및 수정 시스템은 이동 경로를 실시간으로 표시하고 라우터 추적을 시뮬레이션하여 한눈에 명확함을 보장합니다.자동 정렬 수정 기능은 절단 정확도를 향상, 기계 비젼이 PCB가 3mm 내로 오차하면 자동 라우팅을 수행 할 수 있습니다. 이것은 보드 배치에 대한 정확성 요구 사항을 줄이고 작업 효율성을 크게 향상시킵니다.
이 장치는 왼쪽과 오른쪽 작업 테이블의 복사, 블록 복사, 디스플레이, 다각 연결 보드 복사, 단일 단계 추적 수정 및 블록 편집 수정 기능을 지원합니다.프로그램 제작 시간을 간소화하고 편집 효율을 향상.
높은 전력 수입 팬과 10V 고전압 정적 제거 장치가 장착된 진공청소기는 소음을 줄이는 이상적인 진공청소 효과를 제공합니다.
도구 수명 모니터링 시스템은 자동으로 절단 거리를 한 후에 절단기를 다른 절단되지 않은 날개로 올리고 낮춰줍니다.칼의 길이에 따라 절단기의 수명을 연장하기 위해 위아래 거리와 주파수 설정을 조정할 수 있습니다..
투명한 안전 문 디자인은 프로세스의 명확한 가시성을 제공합니다. 문은 두 가지 방법으로 열 수 있습니다.가공 중에 안전을 위해 비상 정지 및 프로그램 실행 중에 가공 프로세스를 모니터링하는 프로그래머에 대한 50%의 느림.
PCB 기판은 대기 시간을 최소화하고 생산을 극대화하기 위해 2 단계 연속 슬라이딩 처리를 받는다.
정화
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 기계 크기 (mm) | 1220*1400*1300mm ((L*W*H) | ||
| 총중량 | 750kg | ||
| 먼지 수집기 크기 ((mm) | 780*650*1600mm | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 350*650mm | ||
| PCB 위치 | 장착장치, 기능용 손가락 | ||
| 운전 시스템 | X/Y/Z 축, 서보 모터, W 축, 3단계 모터 주파수 인버터 | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 먼지 수집기 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 프로그래밍 | 온라인 프로그램 | ||
| 편집 함수 | 직선, 곡선, 원, 활 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
먼지 수집기 사양
| 크기 | 780*650*1600mm |
| 힘 | 2.2KW, 3HP, AC380V |
| 소음 | <200dB |
| 공기 입출량 | 6인치/8인치 |
| 전력선 | 5 x 25² |
| 필터 | 16개 |
기계에 대한 세부 정보
Shenzhen Hansome Technology Co.,Ltd (HSTECH) 는 전문 전문 SMT 보드 처리 장비 (부하기, 부하기, 버퍼, 컨베이어 등) 제조업체입니다.우리는 독립적인 지적 재산권을 가진 첨단 기술 기업입니다.이 회사는 주로 SMT/THT 생산 라인 보드 처리 장비의 연구 개발, 생산 및 판매에 종사합니다.
우리는 전문 기술자 및 판매를 보유하고 있으며, 첨단 기술에 의존하고 있으며, 고객에게 고효율적이고 신뢰할 수있는 보드 취급을 제공하기 위해 최선을 다하고 있습니다.동시에우리의 경험이 풍부한 엔지니어링 팀은 항상 스마트 공장 개발 방향을 파악,시장 수요에 따라 제품과 기술 업데이트, 더 자동화 및 비용 효율적인 제품을 항상 추구, 우리는 또한 우리의 고객의 다른 필요에 따라 OEM를합니다.
