| 브랜드 이름: | HSTECH |
| 모델 번호: | AR-7 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

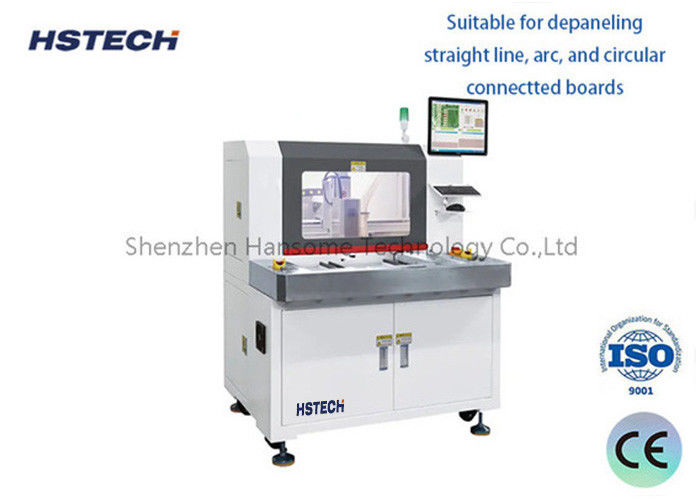

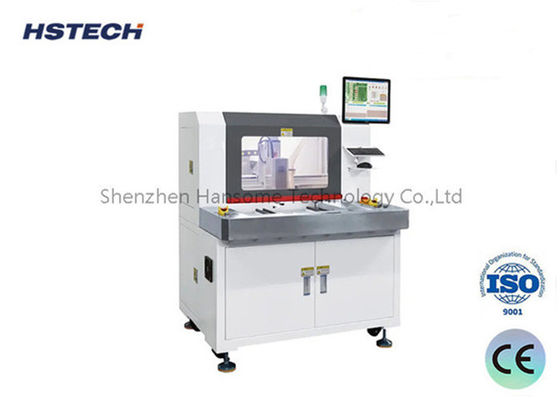

유연한 절단으로 작은 크기의 PCB를위한 고속 미니 오프라인 PCBA 라우터 기계
소개:
이 특화된 라우팅 기계는 소규모 또는 개별 PCBA (프린트 서킷 보드 어셈블리) 생산을 위해 특별히 설계되었습니다.그것의 주요 기능은 장착 된 구성 요소가있는 PCB에 정확한 절단 및 세분화를 수행하는 것입니다.최대의 정확성 을 보장 합니다. 첨단 한 CNC (컴퓨터 수치 제어) 기술 을 활용 하여, 기계 는 그 작업 에서 비교 할 수 없는 정확성 과 반복성 을 제공합니다.
특징:
1오프라인 자동 분리: 독립적으로 작동하는이 시스템은 원활하고 효율적인 자동 PCB 분리, 작업 흐름을 최적화하고 다운타임을 최소화합니다.
2미니 PCBA 라우터: 작은 크기의 PCB에 적합합니다. 이 컴팩트 라우터는 좁은 공장 공간에 적합하며 비용 효율적이고 공간을 절약하는 생산 솔루션을 제공합니다.
3사용자 정의 가능한 고정장치: 사용자 정의 가능한 고정장치로 장착된 기계는 다양한 PCB 디자인과 크기에 대한 호환성과 안정성을 보장하며 정확한 처리를 용이하게합니다.
4통합 PC & CCD 시각 시스템: 고 정밀 PC 제어 시스템과 CCD 시각 시스템으로 강화 된이 라우터는 절단 프로세스의 정확한 정렬 및 모니터링을 가능하게합니다.예외적인 정확성을 보장합니다..
5보상 및 먼지 수집과 함께 프로그래밍 할 수 있습니다: 보상 기능과 함께 고급 프로그래밍 기능을 갖추고 있으며 라우터는 사소한 부정확성을 조정하고 최적의 성능을 유지합니다..통합 된 먼지 수집 시스템은 작업 영역을 깨끗하고 쓰레기 없는 상태로 유지합니다.
6대형 PCB 용량: 최대 410-510mm 크기의 PCB를 처리하도록 설계된 이 라우터는 다양한 생산 요구를 충족시키기 위해 다양성과 확장성을 제공합니다.
7다중 제품 절단 능력: 그것의 다재다능성은 같은 기계에서 두 가지 다른 유형의 제품을 절단하여 효율성을 향상시키고 전문 기계의 필요성을 줄일 수 있습니다.
8유연한 운영을 위한 개방형 플랫폼: 라우터의 개방형 플랫폼 디자인은 수동 공급 및 배하를 단순화합니다. 선택적으로,완전히 자동화 된 로딩 및 로딩을 위한 기계식 팔로 장착될 수 있습니다., 생산성을 높이고 노동 비용을 줄입니다.
스펙트럼
| 모델 | AR-7 | AR-7 미니 |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
| 로딩 모드 | 사용 설명서 | |
| 절단 스핀들/속도 | 5000~60,000 rpm | |
| PCB 두께 | 0.4-4mm | |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 고정형 | 장착장치 | |
| 프로그래밍 | 비전 교육, 인라인 프로그래밍 | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 먼지 수집 방법 | 바닥 먼지 수집 | |
| 먼지 수집기 | 3단계, 380V, 1.2KW | |
| 소음 | <75dB | |
| 제어 시스템 | 산업용 PC | |
| 스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
| 세르보 모터 | A5 시리즈 | |
| 모션 컨트롤 | 4축 모션 컨트롤 보드 | |
| 납 나사 | C5 밀링 스크루 납 | |
| 선형 가이드 | P 순위 침묵 가이드 | |
| 카메라 | 독일 브랜드 이미지 40W 산업용 카메라 | |
| 기계 크기 | 700*800*930mm | 500*650*930mm |
| 화면 |
17인치
|
|
전형적인 응용 시나리오:
개인 또는 소규모 전자 DIY 생산, 자신의 PCB 회로 보드를 만드는 것과 같은.
작은 PCBA 대량 생산, 빠른 프로토타입 제작 및 작은 대량 시험 생산에 적합합니다.
전자제품의 수리 또는 수정 시 PCB를 절단 및 분할하는 작업
교수실험실, 학생들이 PCBA 처리 기술을 이해하도록.
