| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |

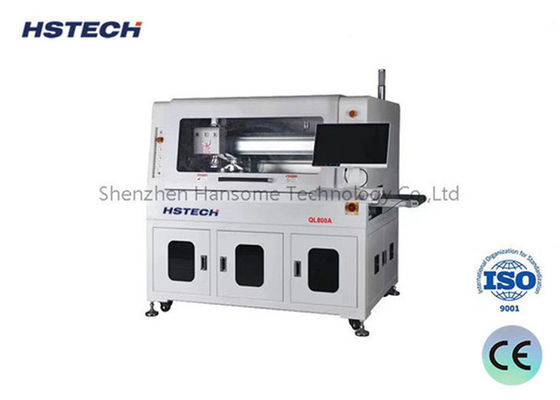

소개
정확성과 효율성의 원칙을 바탕으로이 직렬 자동 PCBA 라우팅 기계는 아래쪽의 자동 라우팅 동안 PCBA를 안정적으로 안정시키기 위해 설계 된 지그 기반 시스템을 갖추고 있습니다.라우팅이 완료되면 기계는 PCBA와 함께 정밀하게 위치하여 통합된 실체로서 PCBA를 조심스럽게 들어 올리는 고급 노즐 흡수 메커니즘을 사용합니다.이 혁신적인 특징은 기계가 우표 구멍을 능숙하게 처리 할 수 있습니다, 구부러진 PCB 및 다른 불규칙하게 연결된 PCB 구성, 궁극적으로 생산 작업 흐름을 최적화하고 전반적인 생산성을 향상시킵니다.
특징
1PCBA는 진공 기반 시스템을 사용하여 정확하고 신뢰할 수있는 취급을 보장합니다.
2이 기계는 PCBA의 특수한 필요에 맞게 정밀하게 바닥 절단 작업을 수행합니다.
3이중 플랫폼 절단 기능을 갖추고 있으며 동시에 또는 번갈아 절단 과정을 가능하게 함으로써 생산성을 높입니다.
4융합된 깨진 칼 탐지 장치로 모든 문제를 즉시 확인하여 신속한 유지보수 및 다운타임을 최소화합니다.
5기계는 자동 생산 라인과 원활하게 통합되어 전체 프로세스 전체에서 원활하고 효율적인 작업 흐름을 보장합니다.
6.SPC (Statistical Process Control) 통계 기능이 장착되어 ERP 시스템과 손쉽게 통합됩니다.생산 성과에 대한 귀중한 통찰력을 제공하고 데이터 기반의 의사결정을 가능하게 합니다..
7옵션 기능에는 추가적인 다재다능성을 위해 자동 도구 변경, 더 높은 안전을 위해 폭발 방지 스쿠버 클리너,최적의 흡수 효율을 유지하기 위해 공기 부피 모니터링.
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미지 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.

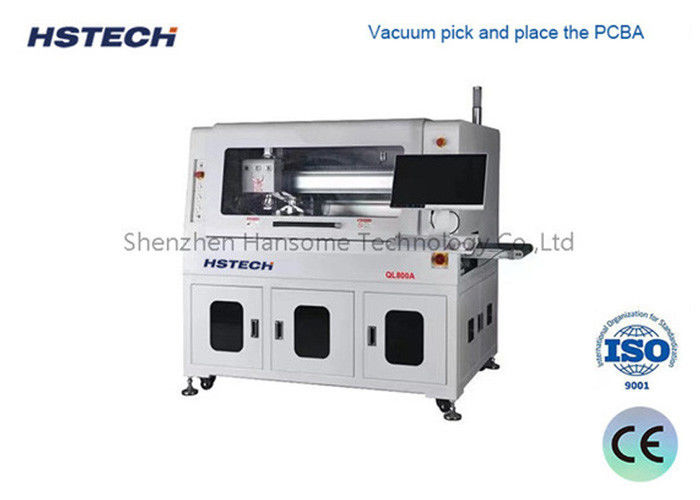

픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
