| 브랜드 이름: | HSTECH |
| 모델 번호: | CM-610 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 한 달에 50 세트 |

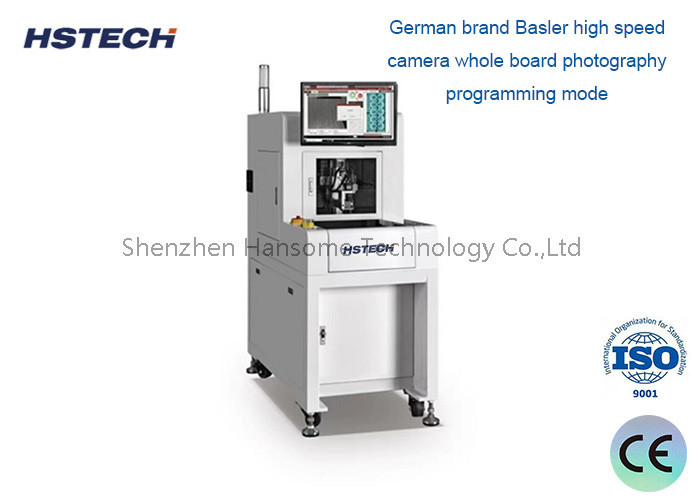

단일 플랫폼 오프라인 PCB 라우터 자동 디패널링 PCBA 절단 기계
설명
이것은 최첨단, 바닥에 장착된, 완전 자동화된 PCBA 라우팅 시스템입니다.직관적인 설정과 정확한 제어를 위한 PC 기반 프로그래밍 인터페이스고속 라우팅 스핀들로 장착된 이 기계는 정밀 제그와 조화를 이루며, 전문적으로 스탬프 된 구멍, 곡선 PCB 및 다른 불규칙하게 상호 연결된 구성 요소를 분리합니다.모두 동시에 바닥 라우팅과 먼지 추출을 실행, 깨끗하고 효율적인 작업 흐름을 보장합니다.
특징
이 시스템은 사용자 친화적 인 중국어 / 영어 소프트웨어 운영 인터페이스를 자랑하며 글로벌 접근성을 촉진하고 사용자 경험을 향상시킵니다.
독일산 바슬러 고속카메라를 완벽하게 통합해서비교할 수 없는 유연성과 편의성을 위해 원격 제어 및 디버깅 기능을 지원합니다..
자동 라우팅 도구 (비트) 교환, 파기 도구 탐지, 도구 높이의 자동 교정 등 고급 기능으로 장착되어 있습니다.최소 정지 시간으로 정밀 작동, 생산성을 극대화합니다.
이 시스템은 주로 단일 테이블 작동을 위해 설계되었지만 확장성도 높으며 용량을 높이기 위해 두 기계의 통합을 허용합니다. 로봇 팔과 결합하면자율적으로 작동할 수 있습니다., 생산 효율성을 극적으로 높이고 노동 비용을 최소화합니다.
적용
풀 비전 지능 라우터는 다재다능하고 산업에 무관한 솔루션입니다.소비자 전자제품과 가전제품, 자동차 전자제품 등 다양한 산업 분야에 서비스를 제공합니다., 복잡한 멀티 보드 PCB 절단 작업이 가장 중요합니다. 그것의 최첨단 기능은 PCB 절단 과제의 광범위한 범위를 해결하는 정확성과 효율성을 보장합니다.
사양
| 기계 모델 | RT330 |
| PCB 컷팅 크기 | 310*360MM |
| 절단 물체 | V-그루브, 스탬프 홀, 원형 포인트, 등. |
| 절단 테이블 | 단일 테이블 |
| 절단 정확성 | ±0.08MM |
| 반복 정확성 | ±0.015MM |
| 최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s |
| 스핀들 | 중국 브랜드 |
| 도구 변경 모드 | 수동 도구 변경 |
| 스핀드 라우팅 속도 | 최대: 6만 회전 |
| 도구 탐지 | 자동 도구 침몰, 도구 파기 (선택) |
| 절단 속도 | 5~100mm/s 조절 |
| PCB 절단 두께 | 0.3-3.0MM |
| 프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 |
| 제어 방법 | PC 정밀 3축 제어 시스템 |
| X,Y1,Y2,Z 드라이버 메토스 | 내장식 세르보 드라이브 (파나소닉 옵션) |
| 적절한 라우팅 비트 크기 | 0.8·3.0MM |
| 전원 공급 | AC220V 50/60HZ 단일 단계 |
| 기계 크기 | L*W*H ((1250mm*650mm*1550mm) |
| 기계 무게 | 300kg |
| 먼지 청소기 전력 | 3HP |
| 먼지 청소기 전원 공급 장치 | AC380V 3단계 |
| 먼지 없는 크기 | L*W*H ((800mm*400mm*780mm) |
| 먼지 청소기 크기 | 60kg |
| 먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) |
크기
기계에 대한 세부 정보
슈퍼 비전 시스템 ((독일 산업 영상 카메라와 일본 브랜드 모리텍스 렌즈가 장착되어 있습니다.)
통합 절단 시스템 (지그 또는 자기 손가락으로 절단) 및 자기 손가락 PIN (특허 디자인)
신뢰할 수 있는 절단 시스템 ((독일 Sycotec 스핀드와 주파수 역전 사용), Win7/Win10 영어 버전 시스템.
포장 에 관한 것
