| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-288 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |

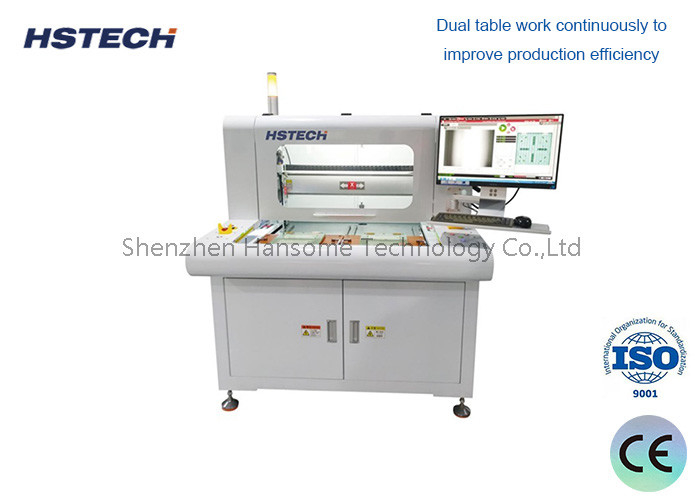

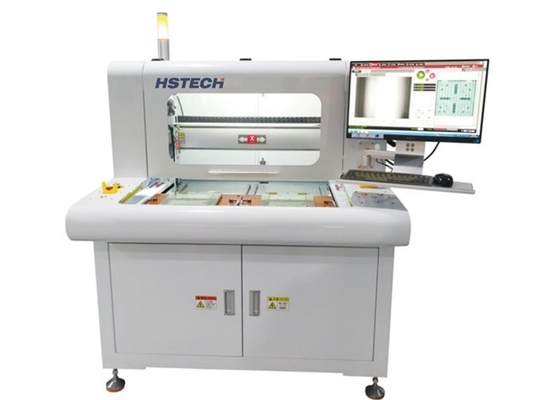

RT350/360/360A/380A 연속 작업용 이중 테이블 PCB 라우터 기계
주요 특징
사양
| 기계 모델 | NT1유산물 | RT농산물 | RT360A | RT380A |
| PCB 절단 크기 | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| 절단 물체 | 선, 점, 활, 원 등 | 선, 점, 활, 원 등 | 선, 점, 활, 원 등 | V-그루브, 스탬프 홀, 원형 포인트, 등 |
| 절단 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 |
| 절단 정확성 | ±0.08MM | ±0.05MM | ±0.05MM | ±0.05MM |
| 반복 정확성 | ±0.015MM | ±0.01MM | ±0.01MM | ±0.01MM |
| 최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s |
| 스핀들 | 중국 브랜드 | 중국 브랜드/NSK 스핀들 (선택) | 일본 NSK/독일 Sycotec | V 블레이드+중국 브랜드 스핀드 |
| 도구 변경 모드 | 수동 도구 변경 | 수동 도구 변경 | 자동 | 수동 도구 변경 |
| 스핀드 라우팅 속도 | 최대: 6만 회전 | 최대: 6만 회전 | 최대: 6만 회전 | 최대: 6만 회전 |
| 도구 탐지 | 자동 도구 침몰, 도구 파기 | 자동 도구 침몰, 도구 파기 | 자동 도구 침몰, 도구 파기 및 슬라이딩 도구 탐지 | 자동 도구 침몰, 도구 파기 및 슬라이딩 도구 탐지 |
| 절단 속도 | 5~100mm/s 조절 | 5~100mm/s 조절 | 5~100mm/s 조절 | 5~100mm/s 조절 |
| PCB 절단 두께 | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| 프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 |
| 제어 방법 | PC 정밀 4축 제어 | PC 정밀 6 축 제어 | PC 정밀 6 축 제어 | PC 정밀 6 축 제어 |
| X,Y1,Y2,Z 구동 모터 | 중국 브랜드의 서보 드라이버 | 파나소닉A6 서보 드라이버 | 파나소닉A6 서보 드라이버 | 파나소닉A6 서보 드라이버 |
| 적절한 라우팅 비트 크기 | 0.8·3.0MM | 0.8·3.0MM | 0.8·3.0MM | 0.8·3.0MM |
| 전원 공급 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 |
| 기계 크기 |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
| 기계 무게 | 800kg | 800kg | 800kg | 800kg |
| 먼지 청소기 전력 | 3HP | 3HP | 3HP | 3HP |
| 먼지 청소기 전원 공급 장치 | AC380V 3단계 | AC380V 3단계 | AC380V 3단계 | AC380V 3단계 |
| 먼지 없는 크기 |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
| 먼지 청소기 무게 | 155kg | 155kg | 155kg | 155kg |
| 먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) |
7개의 기능성 메뉴
1장치 정보
카메라, 광원, 도구 등을 사용하는 등 기계 상태 정보를 표시합니다.
2프로그램 편집자
이 모드에서, 절단 라인은 이미지 교육 방법을 통해 빠르고 정확하게 편집 할 수 있습니다.
3시스템 프로그램
이 모드에서 사용자는 시작점과 끝점을 설정할 필요가 있으며 기계는 자동으로 전체 절단 과정을 완료합니다.
4위치 교정
이 인터페이스에서 위치를 설정할 수 있습니다. 위치가 도달되면 기계는 자동으로 감지하고 멈출 것입니다.
5- 수동 모드
이 모드에서 사용자는 X/Y 축 이동, 도구 회전 등을 포함하여 기계의 다양한 동작을 수동으로 제어 할 수 있습니다.
6설정 유지
이 인터페이스에서는 생산 날짜, 작업 시간, 고장 기록 등을 포함한 기계의 작업 로그를 볼 수 있습니다.
7프로세스 매개 변수
이 인터페이스에서는 카메라 매개 변수, 광원 매개 변수, 도구 매개 변수 등을 포함하여 기계의 다양한 매개 변수를 설정할 수 있습니다.
장점
도구 파열 감지 기능, 도구 사용 상태의 실시간 모니터링
자동 도구 보정 기능 도구 변경 때 높이 오차 문제를 피하기
이중 테이블 타프 는 기계 의 생산성 을 극대화 하기 위해 계속 작동 한다
톱형 블레이드 및 스핀들 경로 결합 절단
