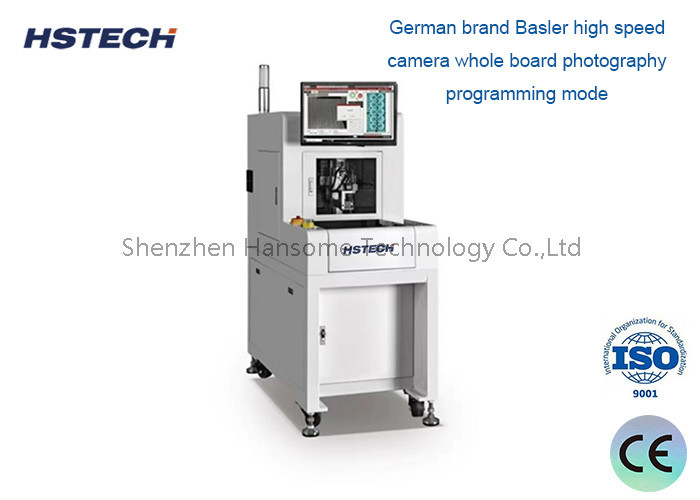

단일 플랫폼 오프라인 PCB 라우터 자동 디패널링 PCBA 절단 기계
설명
이것은 단일 플랫폼 운영을 위해 설계 된 바닥에 장착 된 완전 자동 PCBA 라우팅 시스템입니다. 원활한 설정 및 제어를 위해 PC 기반 프로그래밍 인터페이스를 통합합니다.기계는 고속 라우팅 스핀드를 자랑, 정밀 조그와 함께, 정밀하게 스탬프 구멍, 곡선 PCB 및 다른 불규칙하게 연결 된 구성 요소를 분리합니다.깨끗하고 효율적인 프로세스를 위해 바닥 라우팅과 먼지 수집을 동시에 수행하는 동안.
특징
글로벌 접근성 및 사용 편의성을 위해 사용자 친화적인 중국어 / 영어 소프트웨어 운영 시스템을 갖추고 있습니다.
전체 보드 사진 프로그래밍을 위한 독일 브랜드 바슬러 고속 카메라를 통합하여 궁극적 인 유연성과 편의성을 위해 원격 제어 및 디버깅 기능을 가능하게합니다.
자동 라우팅 도구 (비트) 변경, 장애 도구 탐지 및 도구 높이 수정과 같은 고급 기능으로 장착되어 최소한의 다운타임으로 연속적이고 정확한 작동을 보장합니다.
단일 테이블 작동을 위해 설계되었지만 확장 가능한 생산을 가능하게하는 두 기계의 조합에 적응 할 수 있습니다. 로봇과 결합되면 장비는 무인 작동을 할 수 있습니다.생산 효율성을 크게 향상시키고 인력 비용을 절감.
적용
풀 비전 지능 라우터는 소비자 전자제품, 가전, 자동차 전자제품,그리고 복잡한 다판 PCB 절단 작업을 필요로 하는 다른 부문그것의 고급 기능은 다양한 PCB 절단 작업을 처리하는 정확성과 효율성을 보장합니다.
사양
| 기계 모델 | RT330 |
| PCB 컷팅 크기 | 310*360MM |
| 절단 물체 | V-그루브, 스탬프 홀, 원형 포인트, 등. |
| 절단 테이블 | 단일 테이블 |
| 절단 정확성 | ±0.08MM |
| 반복 정확성 | ±0.015MM |
| 최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s |
| 스핀들 | 중국 브랜드 |
| 도구 변경 모드 | 수동 도구 변경 |
| 스핀드 라우팅 속도 | 최대: 6만 회전 |
| 도구 탐지 | 자동 도구 침몰, 도구 파기 (선택) |
| 절단 속도 | 5~100mm/s 조절 |
| PCB 절단 두께 | 0.3-3.0MM |
| 프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 |
| 제어 방법 | PC 정밀 3축 제어 시스템 |
| X,Y1,Y2,Z 드라이버 메토스 | 내장식 세르보 드라이브 (파나소닉 옵션) |
| 적절한 라우팅 비트 크기 | 0.8·3.0MM |
| 전원 공급 | AC220V 50/60HZ 단일 단계 |
| 기계 크기 | L*W*H ((1250mm*650mm*1550mm) |
| 기계 무게 | 300kg |
| 먼지 청소기 전력 | 3HP |
| 먼지 청소기 전원 공급 장치 | AC380V 3단계 |
| 먼지 없는 크기 | L*W*H ((800mm*400mm*780mm) |
| 먼지 청소기 크기 | 60kg |
| 먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) |
크기
기계에 대한 세부 정보
슈퍼 비전 시스템 ((독일 산업 영상 카메라와 일본 브랜드 모리텍스 렌즈가 장착되어 있습니다.)
통합 절단 시스템 (지그 또는 자기 손가락으로 절단) 및 자기 손가락 PIN (특허 디자인)
신뢰할 수 있는 절단 시스템 ((독일 Sycotec 스핀드와 주파수 역전 사용), Win7/Win10 영어 버전 시스템.
