| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-530 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

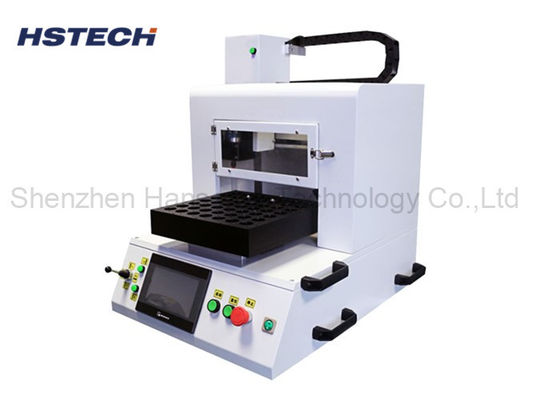

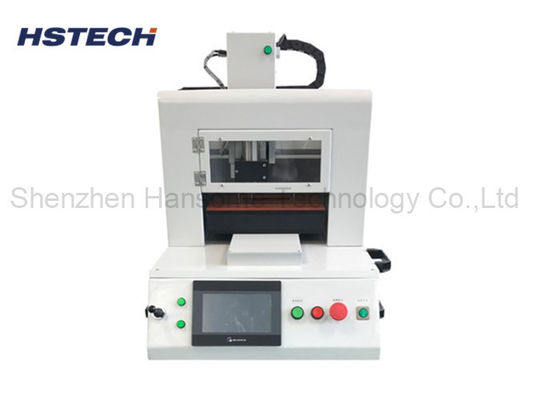

스탬프 홀 곡선 PCB를 위한 3 축 구동 시스템으로 된 데스크톱 미니 PCB 라우터 기계
소개
이 자동 PCB 라우터 기계는 미니 자동 라우터 기계입니다, 데스크톱 유형을 채택, 3 축 구동 시스템을 사용하여,수동 충전 및 자동 디펜링을 위해 PCB를 배하간단하고 비용 효율적인 PCB 라우터 기계입니다.
작고 컴팩트한 디자인
전체 기계의 크기는 30cm x 30cm x 25cm에 불과하며 책상이나 실험실 작업대에 사용할 수 있습니다.
고 정밀 위치
고 정밀 스텝 모터와 광적 인코더를 채택하여 0.01mm의 위치 정확도를 달성 할 수 있습니다.
다기능 처리
다양한 PCB 제조 요구를 충족시키기 위해 드릴링, 절단, 밀링 등 다양한 PCB 처리 작업을 수행 할 수 있습니다.
친근한 동작 인터페이스
7인치 터치 스크린 디스플레이를 탑재하여 직관적인 조작 인터페이스와 프로그램 편집 기능을 제공합니다.
자동 도구 교체 시스템
내장 자동 도구 변경 시스템은 자동으로 처리 요구 사항에 따라 다른 사양의 드릴과 도구를 전환 할 수 있습니다.
효율적이고 안전한 절단
고속 스핀드 모터와 고 정밀 운동 시스템을 채택하여 PCB 보드는 빠르고 효율적으로 절단 할 수 있습니다. 동시에 안전 보호 디자인이 있습니다.
강력한 소프트웨어 및 하드웨어 호환성
일반적인 CAD/CAM 소프트웨어 및 다양한 PCB 보드 제작 파일 형식을 지원합니다. Windows/Linux과 같은 주류 운영 체제에 적용됩니다.
낮은 소음 및 낮은 전력 소비
조용한 디자인을 채택하여 소음은 60dB 미만입니다. 낮은 전력 소비, 110V/220V 전력 공급 만 필요합니다.
주요 특징
1, 3 축 구동 시스템, 단계 모터를 사용.
2, 유연한 데스크톱 타입, 이동 및 조정하기 쉽습니다.
3, 먼지 수집기를 장착하고 수술 테이블을 깨끗하게 유지하십시오.
4, 다른 디제일링을 할 때, 그냥 장비를 교체하고 다른 프로그램을 가져옵니다.
5, 모든 가이드와 나사 리드 나사는 먼지-증거, 기계 작동 정확성을 확인합니다.
6,FPC 보드, 알루미늄 보드, FR4 등을 분리하는 데 적합합니다.
정화
| 모델 | RM-560 | ||
| 구동 모터 | 스텝 모터 | ||
| 스핀드 라우팅 속도 | 50000회속 | ||
| 반복 정확성 | ±0.01mm | ||
| 절단 속도 | 최대 100mm/s,PCB 재료에 따라 | ||
| 결의 | <0.01mm | ||
| 이동 범위 | 300*300*700mm | ||
| 운전 시스템 | 스텝 모터로 구동되는 X/Y/Z 축 | ||
| 보드 위치 | 맞춤형 장착장치 | ||
| PCB 두께 | 0.4~4mm | ||
| 부하/부하 방법 | 사용 설명서 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
적용:
PCB판 절단
데스크톱 라우터는 PCB 보드와 메인 보드 및 회로 보드와 같은 개별 부품을 빠르고 정확하게 잘라낼 수 있습니다.
복잡한 형태는 디자인 도면에 따라 절단 할 수 있습니다.
슬롯 및 구멍 가공
PCB 보드에는 회로 레이아웃의 요구를 충족시키기 위해 다양한 슬롯, 굴곡 및 구멍이 만들어질 수 있습니다.
이 과정은 부품들을 설치하고 전선을 연결하는 데 도움이 됩니다.
가장자리 정비
라우터는 제품의 외관 품질을 향상시키기 위해 PCB 보드의 가장자리를 절단하고 닦을 수 있습니다.
PCB 보드에서 부러와 거친 가장자리를 제거 할 수 있습니다.
소량 생산
데스크톱 라우터는 PCB 소량 처리에 적합하며, 높은 유연성과 고객의 요구에 신속하게 대응할 수 있습니다.
대형 CNC 장비와 비교하면 투자 비용이 낮고 중소 전자 제조업체에 적합합니다.
프로토타입 생산
제품 개발의 초기 단계에서 데스크톱 라우터는 테스트 및 검증을 위해 프로토타입을 빠르게 만들 수 있습니다.
이것은 개발 주기를 단축하고 새로운 제품의 시장에 도입을 가속화하는 데 도움이됩니다.
기계에 대한 세부 정보
