| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

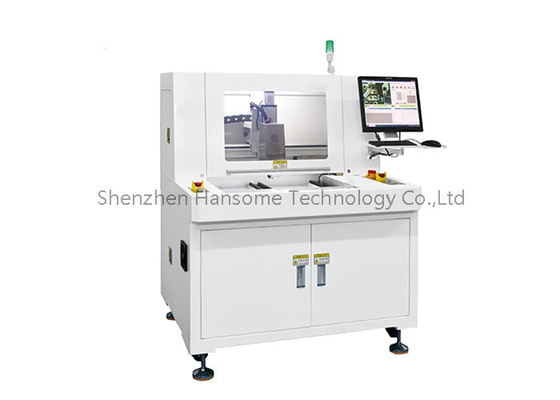

고 정밀성 듀얼 플랫폼 오프라인 PCBA 라우터 기계 PCB 보드 조립 라인
소개:
이 기계 RM-F550는 새로 개발 된 라우터 기계입니다. 전체 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 PCBa 보드로 분리하는 데 사용됩니다.
기계는 작업 정밀도를 보장하기 위해 매우 안정적인 플랫폼을 채택, 작업 플랫폼 크기는 300 * 350mm입니다.
그것은 400 * 600mm의 더 큰 플랫폼 옵션을 가지고 있습니다. 기계는 빠르고 정확한 온라인 프로그래밍을 위해 사용자 친화적인 "비주얼"프로그램을 제공합니다. 또한 데펜링 프로세스를 감지 할 수 있습니다.
주요 특징:
1, 높은 성능, 높은 안정성 및 보안 산업 장비를 고객에게 제공, 고 정밀 선형 가이드, 제어 카드, 그리고 서보 모터를 사용하여.
2, 고해상도 CCD 비큐얼 정렬에 기반 4 축 이동 제어, 더 효율적인 생산을 만들기 위해 이중 플랫폼을 사용.
3, 독일 브랜드 라우팅 스핀들, 속도는 40000~60000rpm.
4, 타이완 Hiwin 브랜드 가이드, 이동 시스템 정확성 및 부드러운 확인.
5, 도구의 수명 모니터링. 절단기가 특정 거리를 절단 한 후, 그것은 자동으로 다른 절단되지 않은 블레이드의 위치로 상승 하 고 떨어질 것입니다.
6, 직선, 아크, 원형 연결 보드 데펜링에 적합합니다.

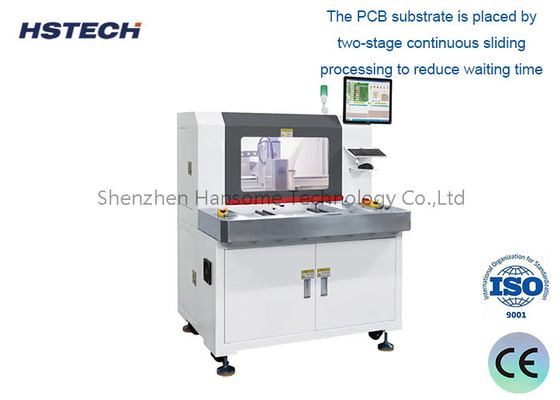

7, PCB 기판은 대기 시간을 줄이고 생산을 증가시키기 위해 2 단계 연속 슬라이딩 처리로 배치됩니다.
오프라인 디자인
이 장비는 생산 라인에 독립된 오프라인 장치이며 자동 생산 라인에 통합 할 필요가 없습니다.
그것은 독립적인 회로 보드 처리를 위해 작업장에서 적합한 위치에 유연하게 배치 될 수 있습니다.
절단 기능
정밀한 CNC 절단 시스템을 가지고 있으며 PCB 보드에서 고 정밀 절단 처리를 수행 할 수 있습니다.
그것은 다양한 크기와 모양의 회로 보드를 절단하여 다른 제품의 요구를 충족시킬 수 있습니다.
자동화
자동 로딩 및 배하 시스템으로 장착되어 있으며, 관리가 없는 회로 보드 절단 작업을 실현 할 수 있습니다.
그것은 프로그램 제어 및 절단 매개 변수 설정과 같은 기능을 가지고 있으며, 이는 처리 효율성을 향상시킵니다.
유연한 크기
기계 크기는 일반적으로 약 1.2m × 1.5m이며 제한된 작업실 공간에 배치하기에 적합합니다.
절단 작업 영역의 다른 사양은 제품 요구 사항에 따라 구성 될 수 있습니다.
안전
단절 보호 설계는 운영자의 안전을 보장하기 위해 채택됩니다.
비상 정지 스위치와 같은 안전 장치가 장착되어 있습니다.
정화:
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
적용 시나리오:

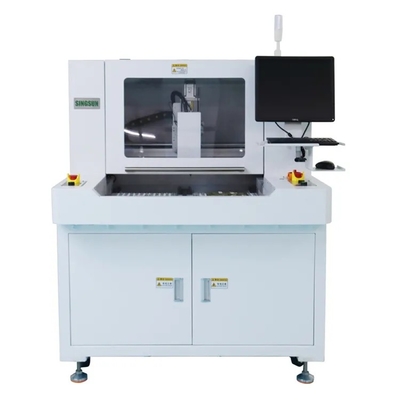

기계에 대한 세부 사항:
