| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

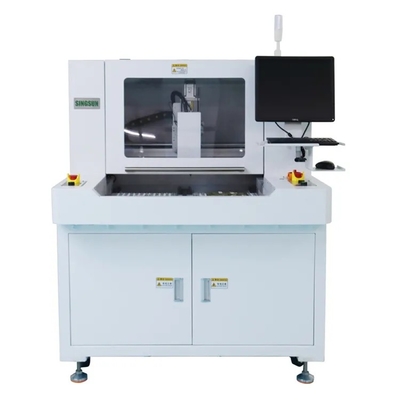

새로운 개발 고 정밀 PCB 라우터 기계
PCB 라우터 기계:
이 PCB 라우터 기계 RM-F550는 새로 개발 된 라우터 기계입니다. 전체 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 PCBa 보드로 분리하는 데 사용됩니다.기계는 작업 정확성을 보장하기 위해 매우 안정적인 플랫폼을 채택, 작업 플랫폼 크기는 300*350mm입니다.
그것은 400 * 600mm의 더 큰 플랫폼 옵션을 가지고 있습니다. 기계는 빠르고 정확한 온라인 프로그래밍을 위해 사용자 친화적인 "비주얼"프로그램을 제공합니다. 또한 데펜링 프로세스를 감지 할 수 있습니다.
이 PCB 분리기는 x,y,z 서보 모터와 드라이브 시스템과 볼 스크루,선형 가이드 레일을 채택합니다. 기계가 원활하고 정확하게 작동하도록 보장합니다.05mm.
로터리 듀얼 워크 스테이션 디자인은 연속적인 작동을 가능하게 하고, 생산 효율을 크게 향상시킵니다. 기계는 고해상도 CCD로 장착되어 있습니다.CCD의 크로스 커서로 직접 학습 프로그래밍 방법을 사용, 매우 쉽게 작동, 소프트웨어는 점, 선, 활, 원 등 명령을 실행 할 수 있습니다PCB 위치가 바뀌면 자동으로 좌표 오프셋을 수정할 수 있습니다.산업용 PC, 윈도우 시스템과 영어로 개발된 소프트웨어로 프로그래밍과 조작이 매우 쉬워 질 수 있고,외부 침묵 진공청소기는 깨끗하고 소음도 낮은 작업 환경을 제공합니다..밀링 절단 2 또는 3 섹션으로 사용할 수 있습니다, 그냥 sofeware에 매개 변수를 설정, 그것은 크게밀링 절단 '의 서비스 수명을 연장했습니다.정적 제거 및 먼지를 제거 할 수있는 반 정적 이온화 팬으로 장착
2, 고해상도 CCD 비큐얼 정렬에 기반 4 축 이동 제어, 더 효율적인 생산을 만들기 위해 이중 플랫폼을 사용.
3, 독일 브랜드 라우팅 스핀들, 속도는 40000~60000rpm.
4, 타이완 Hiwin 브랜드 가이드, 이동 시스템 정확성 및 부드러운 확인.
5, 도구의 수명 모니터링. 절단기가 특정 거리를 절단 한 후, 그것은 자동으로 다른 절단되지 않은 블레이드의 위치로 상승 하 고 떨어질 것입니다.

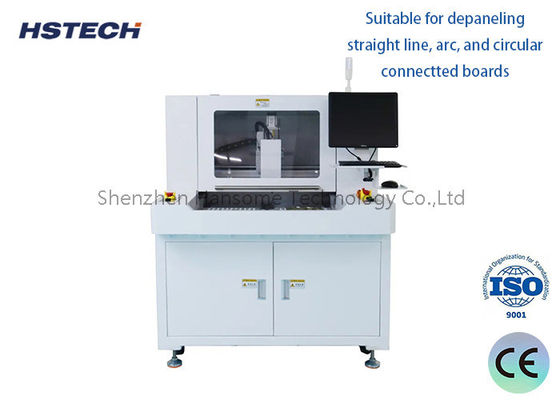

6, 직선, 아크, 원형 연결 보드 데펜링에 적합합니다.
7, PCB 기판은 대기 시간을 줄이고 생산을 증가시키기 위해 2 단계 연속 슬라이딩 처리로 배치됩니다.
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
신청서
PCBA 직선 절단:
고 정밀 CNC 절단 기술을 사용하여 PCBA의 윤곽을 따라 정확하게 절단 할 수 있습니다.
이것은 PCBA 크기의 정확성을 보장하고 과도한 가장자리 물질을 제거합니다.
PCBA 정리:
윤곽 절단에 기초하여 PCBA 표면은 세밀하게 잘라지고 부러질 수 있습니다.
이것은 PCBA의 외관 품질을 향상시키고 신뢰성을 향상시키는 데 도움이됩니다.
PCB 구멍 처리:
오프라인 라우팅 기계는 또한 장착 스터드 구멍과 같은 PCBA의 추가 구멍을 처리하는 데 사용할 수 있습니다.
이러한 정밀 구멍 처리는 PCBA의 후속 설치 및 조립에 도움이 됩니다.
부품 수리:
PCBA 생산 과정에서 소수의 구성 요소가 때때로 손상되거나 비정형화 될 수 있습니다.
오프라인 라우팅 기계는 이러한 문제를 해소 할 수 있습니다. 예를 들어 해체 및 재 접착, 재 용접 등.
시험 샘플 생산:
오프라인 라우팅 기계는 소수의 PCBA 샘플 또는 시험 제품을 생산하는 데 사용할 수 있습니다.
이것은 대량 생산 전에 공정 검증과 테스트를 촉진합니다.
