| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

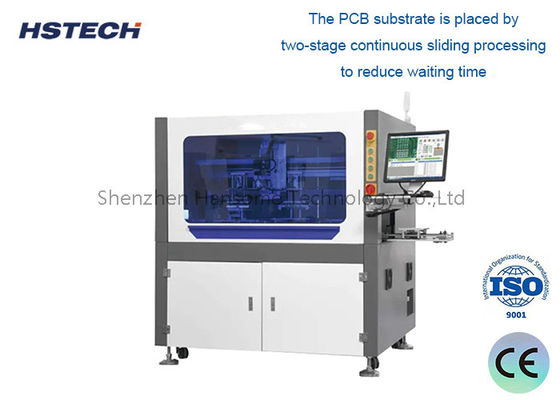

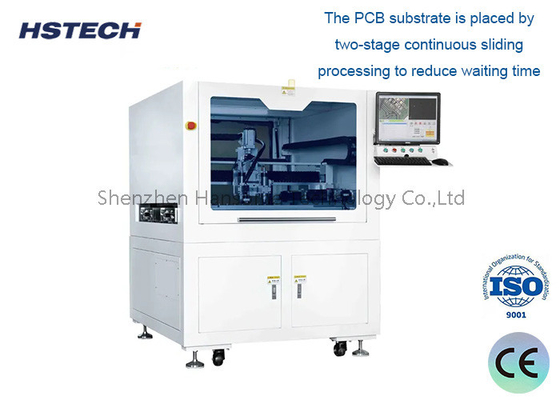

고 정밀 4 축 모션 제어 오프라인 PCB 라우터 기계 PCB 제조
오프라인 PCB 라우터 기계:
이 기계 RM-F550는 새로 개발 된 라우터 기계입니다. 전체 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 PCBa 보드로 분리하는 데 사용됩니다.기계는 작업 정확성을 보장하기 위해 매우 안정적인 플랫폼을 채택, 작업 플랫폼 크기는 300*350mm입니다.
그것은 400 * 600mm의 더 큰 플랫폼 옵션을 가지고 있습니다. 기계는 빠르고 정확한 온라인 프로그래밍을 위해 사용자 친화적인 "비주얼"프로그램을 제공합니다. 또한 데펜링 프로세스를 감지 할 수 있습니다.
오프라인 PCB 라우터 (offline PCB router) 는 인쇄 회로 보드 (PCB) 를 절단 및 트림하는 데 사용되는 장치이다. 이미 설치된 구성 요소를 가진 PCB를 처리하기 위해 생산 라인 밖에서 독립적으로 작동 할 수 있습니다.오프라인 PCB 라우터의 주요 기능은 PCB의 가장자리를 절단하고 PCB 표면에 세밀한 트림을 수행하는 것입니다.
주요 특징은 다음과 같습니다.
고 정밀 처리: 고 성능 CNC 제어 시스템은 PCB 윤곽 및 구멍 위치를 고 정밀 절단하고 표면의 세밀한 절단을 달성하는 데 사용됩니다.
강한 유연성: 다양한 유형의 회로 보드에 적응하기 위해 다양한 크기와 모양의 PCB에 따라 자동으로 조정 할 수 있습니다.
높은 수준의 자동화: 자동 홉퍼와 클램핑 시스템을 갖추고 있으며 PCB의 자동 로딩 및 배하 및 처리를 실현하여 생산 효율성을 향상시킵니다.
간단한 조작: 인간-기계 인터페이스 동작을 채택하고 간단한 프로그램 설정을 통해 처리 작업을 완료 할 수 있습니다.
높은 신뢰성: 고품질의 기계 구조와 전자 제어 시스템을 채택하고, 좋은 반복 위치 정확성과 서비스 수명을 가지고 있습니다.
비용 절감: 수동 절단 작업 을 대체 하고 인력 비용 을 크게 줄여 줍니다.
제품 품질을 향상: 정밀한 처리 기술은 PCB의 차원 정확성과 표면 완성도를 보장하고 제품 품질을 향상시킬 수 있습니다.
주요 특징:
1, 높은 성능, 높은 안정성 및 보안 산업 장비를 고객에게 제공, 고 정밀 선형 가이드, 제어 카드, 그리고 서보 모터를 사용하여.
2, 고해상도 CCD 비큐얼 정렬에 기반 4 축 이동 제어, 더 효율적인 생산을 만들기 위해 이중 플랫폼을 사용.
3, 독일 브랜드 라우팅 스핀들, 속도는 40000~60000rpm.
4, 타이완 Hiwin 브랜드 가이드, 이동 시스템 정확성 및 부드러운 확인.
5, 도구의 수명 모니터링. 절단기가 특정 거리를 절단 한 후, 그것은 자동으로 다른 절단되지 않은 블레이드의 위치로 상승 하 고 떨어질 것입니다.
6, 직선, 아크, 원형 연결 보드 데펜링에 적합합니다.
7, PCB 기판은 대기 시간을 줄이고 생산을 증가시키기 위해 2 단계 연속 슬라이딩 처리로 배치됩니다.
정화:
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
적용:
회로 절단:
오프라인 PCBA 라우터는 PCBA에 회로 라인과 윤곽을 빠르고 정확하게 잘라낼 수 있습니다.
다양한 복잡한 회로 절단 프로세스를 완료하고 PCBA의 제조 품질을 향상시킬 수 있습니다.
보드 세분화:
라우터는 서로 연결된 여러 PCBA 보드를 정확하게 절단하고 분리할 수 있습니다.
각 PCBA 보드의 가장자리가 평평하고 크기가 일관성있는지 확인하여 후속 테스트 및 조립에 편리합니다.
구멍 처리:
라우터는 PCBA에 구멍, 맹홀, 묻힌 구멍 등을 포함하여 다양한 구멍을 정확하게 처리 할 수 있습니다.
구멍 크기, 위치, 기울기 및 기타 지표가 공정 요구 사항을 충족시킬 수 있는지 확인합니다.
슬로팅:
라우터는 PCBA에 부품 설치용 슬롯과 같은 다양한 모양의 슬롯을 잘라낼 수 있습니다.
PCBA의 구조 강도 및 열 분산 성능을 향상시킵니다.
가장자리 정비:
라우터는 PCBA의 가장자리에 세밀하게 자르거나 캄퍼링을 수행 할 수 있습니다.
PCBA의 가장자리가 평평하고 매끄럽지 않도록 하여 접촉 시 손상을 방지한다.
자동 생산:
오프라인 PCBA 라우터는 생산 라인의 다른 장비와 좋은 조화를 달성 할 수 있습니다.
PCBA 처리 자동화 수준을 크게 향상시키고 생산 효율성을 향상시킵니다.
