| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-560 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

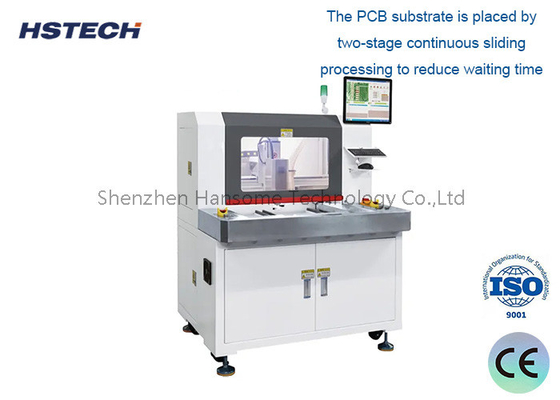

높은 효율성 이중 플랫폼 오프라인 PCBA 라우터 기계 SMT 조립 라인 PCB 보드
PCBA 라우터 기계:
기계 도입:
이 자동 PCB 라우터 기계는 고속 라우팅 스핀드를 사용하여, 이중 플랫폼을 갖추고, 4 축 서보 모터로 구동,
스핀드는 미리 설정된 프로그래밍에 따라 움직이며, 자동으로 스탬프 구멍 연결 보드, 곡선 보드 및 다른 불규칙한 모양의 보드를 분리합니다.
기계 사용 창 작동 시스템, CCD 감지 분리 트랙, 언제든지 분리 프로세스를 확인할 수 있습니다.
주요 특징:
1고속 라우팅 스핀드, 6000rpm
2, 윈도우 작동, 수동 위치 또는 파일 수입.
3CCD 탐지
4내부 먼지 수집기 포함
5, FPC 보드, 알루미늄 보드, FR4 등을 분리하는 데 적합합니다.
6, 주로 분리 스탬프 구멍 연결 보드, 곡선 보드, 대신 전통적인 V-컷 보드 사용.
고 정밀 처리
PCBA 라우터 기계는 가공에 고속 회전 정밀 grave 및 프레싱 도구를 사용합니다.
그것은 PCB의 가장자리에 고 정밀 절단, 드릴링, 구간 처리 및 기타 프로세스를 실현 할 수 있습니다.
처리 정확도는 ±0.05mm에 도달 할 수 있으며 PCB 크기에 대한 전자 제품의 엄격한 요구 사항을 충족합니다.
자동 처리
자동 공급 및 배하 시스템으로 장착되어 PCBA 보드의 완전 자동 로딩 및 배하를 실현 할 수 있습니다.
전체 기계는 조작이 쉬우며, 대규모 가공을 완료하기 위해 약간의 수동 참여가 필요합니다.
효율적인 생산
기계 도구는 빠른 처리 속도를 가지고 있으며, 이는 PCBA 처리 효율을 크게 향상시킬 수 있습니다.
단일 PCBA 보드의 처리 시간은 일반적으로 약 1-2 분입니다.
강한 호환성
다양한 크기와 사양 및 다층 구조의 PCBA 보드의 처리를 지원합니다.
처리 매개 변수는 다른 PCBA 설계에 따라 자동으로 조정할 수 있습니다.
환경 친화적
CNC 정밀 제어를 채택하여 처리 프로세스는 소음과 먼지가 적습니다.
깨끗하고 위생적인 작업 환경을 보장하기 위해 효율적인 먼지 수집 시스템을 갖추고 있습니다.
정화:
| 모델 | RM-560 | ||
| 구조 | 싱글 스핀들, 듀얼 워크 플랫폼 | ||
| 기계 크기 (mm) | 1000*1200*1550 | ||
| 총중량 | 700kg | ||
| 먼지 수집기 크기 ((mm) | 625*600*1600 | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 300*400mm | ||
| 기판 운전 유형 | 이중 회전 플랫폼, 3단계 모터 인버터와 정밀 썰기 | ||
| 운전 시스템 | X/Y/Z 축, 세 단계 모터 주파수 인버터로 구동되는 W 축 | ||
| 로팅 스핀들 | 6000rpm | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 액티브 보호 기능 | 안전성 가벼운 커튼 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
기계에 대한 세부 사항:

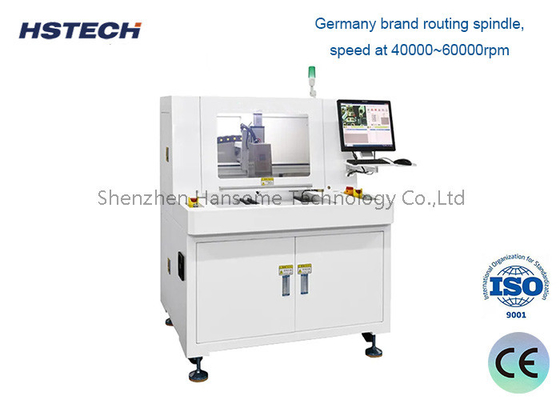

하이 스피드 라우팅 스핀들 및 내부 먼지 수집기
윈도우7/10 영어 버전 운영 체제,실제 및 운영에 간단합니다.
| PCBA 라우터 기계 | |||
