| 브랜드 이름: | HSTECH |
| 모델 번호: | AR-7 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

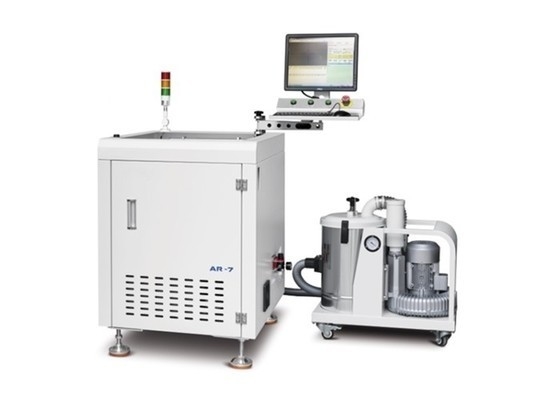

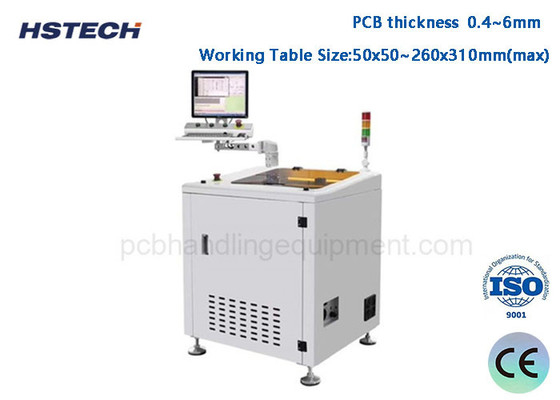

유연한 절단으로 작은 크기의 PCB를위한 고속 미니 오프라인 PCBA 라우터 기계
소개
이것은 소량 또는 개인 PCBA 제조에 특별히 사용되는 라우팅 기계이며, 주로 장착 된 구성 요소로 PCB를 정확하게 절단하고 세분화하는 데 사용됩니다.그것은 CNC 제어를 통해 높은 정확도 및 반복성을 처리 실현.
특징
1오프라인 자동 분리
2작은 크기의 PCB에 적합한 미니 PCBA 라우터입니다.
3, 맞춤형 장착장치.
4, PC 및 CCD 시각 시스템
5, 보상 및 먼지 수집과 함께 프로그래밍.
6, 최대 410-510mm 크기의 PCBA에 사용할 수 있습니다.
7, 두 가지 다른 유형의 제품을 잘라내는 유연성.
8, 수동 공급 및 배하에 대한 오픈 플랫폼, 또한 선택적인 기계적 팔 (로봇) 을 장착 할 수 있습니다.
사양
| 모델 | AR-7 | AR-7 미니 |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
| 로딩 모드 | 사용 설명서 | |
| 절단 스핀들/속도 | 5000~60,000 rpm | |
| PCB 두께 | 0.4-4mm | |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 고정형 | 장착장치 | |
| 프로그래밍 | 비전 교육, 인라인 프로그래밍 | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 먼지 수집 방법 | 바닥 먼지 수집 | |
| 먼지 수집기 | 3단계, 380V, 1.2KW | |
| 소음 | <75dB | |
| 제어 시스템 | 산업용 PC | |
| 스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
| 세르보 모터 | A5 시리즈 | |
| 모션 컨트롤 | 4축 모션 컨트롤 보드 | |
| 납 나사 | C5 밀링 스크루 납 | |
| 선형 가이드 | P 순위 침묵 가이드 | |
| 카메라 | 독일 브랜드 이미지 40W 산업용 카메라 | |
| 기계 크기 | 700*800*930mm | 500*650*930mm |
| 화면 |
17인치
|
|
전형적인 응용 시나리오
개인 또는 소규모 전자 DIY 생산, 자신의 PCB 회로 보드를 만드는 것과 같은.
작은 PCBA 대량 생산, 빠른 프로토타입 제작 및 작은 대량 시험 생산에 적합합니다.
전자제품의 수리 또는 수정 시 PCB를 절단 및 분할하는 작업
교수실험실, 학생들이 PCBA 처리 기술을 이해하도록.
