자동 하부 측면 라우팅 PCB 라우터 기계 ERP 시스템 호환성 및 듀얼 플랫폼 절단

브랜드 이름:	HSTECH
모델 번호:	RM-F550
모크:	1 세트
가격:	negotiable
지불 조건:	D/P, T/T, 서부 동맹
공급 능력:	달 당 20개 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품명:

오프라인 PCBA 라우터 기계

플랫폼:

더블

작업 플랫폼:

300*350mm

반복 정밀도:

± 0.01

절단 정확도:

±0.03

기계 차원:

1200*1050*1440mm(길이*너비*높이)

포장 세부 사항:

나무로 된 패키지

공급 능력:

달 당 20개 세트

강조하다:

자동 하단 측면 라우팅 PCB 라우터 기계

ERP 시스템 호환성 PCB 디패널링 라우터 머신

듀얼 플랫폼 절단 PCBA 라우터 기계

제품 설명

ERP 시스템 호환 PCB 라우터 기계용 자동 하단 측면 라우팅

이 임베디드 PCBA 자동 배선 기계는 고정구에 고정된 PCBA의 하단 자동 라우팅 작업을 위해 특별히 설계되었습니다. 라우팅 완료 후 기계의 노즐은 진공 흡입을 사용하여 PCBA를 고정구에 단단히 고정하여 펀칭 구멍, 곡선 PCB 및 기타 불규칙하게 연결된 PCB의 분리를 용이하게 합니다.

주요 특징

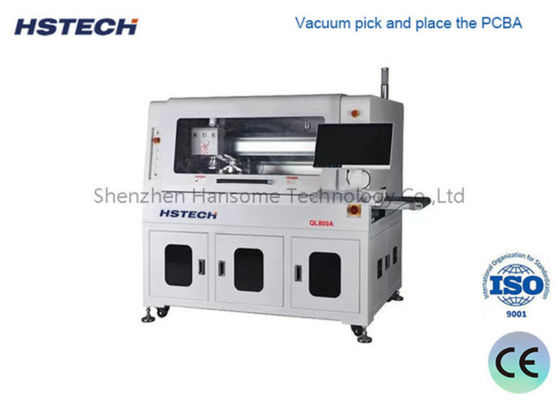

진공 픽앤플레이스 PCBA 시스템
하단 절단 기능
듀얼 플랫폼 절단
파손 공구 감지
자동 라인 연결
SPC 통계 및 ERP 매칭
선택 사항: 자동 공구 교환, 방폭 먼지 흡입, 공기 모니터링

기술 사양

모델	QL800A
최대 PCB 크기	260x340mm
최소 PCB 크기	50x50mm
PCB 두께	0.4-6mm
전송 높이	900±50mm
운송 방향	좌측에서 우측으로
운송 속도	1500mm/s (최대) 조절 가능
로딩 모드	섹션형 운송 가이드 레일
레일 폭 조절	자동
통신 인터페이스	SMEMA
PCB 위치 지정	고정구 위치 지정
픽킹 시스템	진공 흡입 픽업
절단 스핀들/속도	60,000 rpm/min, 독일 브랜드 (선택 사항 100,000 rpm/min, 독일 브랜드)
냉각 유형	자가 냉각 타입
자동 공구 교환	선택 사항
파손 공구 확인	예
분리 속도	5-100mm/s
절단 정확도	±0.05mm
밀링 키트	φ0.8~φ3.0 우회전, 생크 텅스텐 강철
반복 위치 지정 정확도	±0.1mm
좌표 이동 속도	1000mm/s
아웃 플레이트 타입	ESD 벨트 운송 / 배치 패널 전달 장치
폐기물 수집	폐기물 캐비닛 수집
절차 프로그래밍	GERBER 도면 가져오기 / 시각 시스템을 통한 편집 프로그램
공기 공급	5-8 kg/cm³
전원 공급 장치	AC380V, 50/60Hz, 3KW
기계 크기	1500x850x1600 mm
무게	약 800kg
