| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

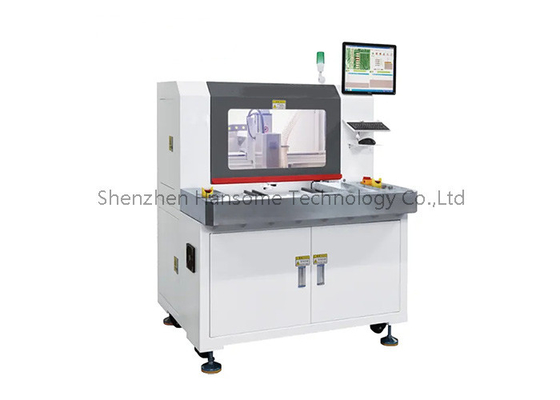

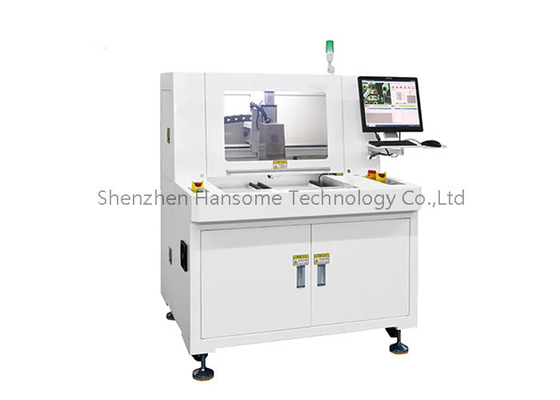

PCBA 제조를위한 높은 보안 이중 플랫폼 수동 문 PCB 라우터 기계
소개:
이 기계 RM-F550는 새로 개발 된 라우터 기계입니다. 전체 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 PCBa 보드로 분리하는 데 사용됩니다.
오프라인 PCBA 라우터 기계는 PCBA 회로 보드 처리에 특별히 사용되는 CNC 기계 도구 장비입니다.그것은 주로 생산 과정에서 회로 보드의 기계적 처리에 사용됩니다., 밀링, 파리, 절단 및 기타 작업.
특징:
1강한 독립성: 오프라인 라우터 기계는 다른 생산 장비와 조정없이 독립적으로 작동 할 수 있습니다.
높은 유연성: 다양한 처리 요구를 충족시키기 위해 다른 회로 보드의 설계에 따라 유연하게 조정하고 재프로그램 할 수 있습니다.
2.단순한 조작: 프로그램 전환 및 운영 제어는 간단한 제어 인터페이스를 통해 완료 할 수 있습니다. 중소기업에 적합합니다.
3비용 절감: 완전 자동 생산 라인과 비교하면 오프라인 라우터는 구매 및 유지 보수 비용이 낮습니다.
고 정밀 처리: 정밀 회로 보드 처리를 달성하기 위해 첨단 CNC 기술이 사용됩니다.
1, 높은 성능, 높은 안정성 및 보안 산업 장비를 고객에게 제공, 고 정밀 선형 가이드, 제어 카드, 그리고 서보 모터를 사용하여.
2, 고해상도 CCD 비큐얼 정렬에 기반 4 축 이동 제어, 더 효율적인 생산을 만들기 위해 이중 플랫폼을 사용.
3, 독일 브랜드 라우팅 스핀들, 속도는 40000~60000rpm.
4, 타이완 Hiwin 브랜드 가이드, 이동 시스템 정확성 및 부드러운 확인.
5, 도구의 수명 모니터링. 절단기가 특정 거리를 절단 한 후, 그것은 자동으로 다른 절단되지 않은 블레이드의 위치로 상승 하 고 떨어질 것입니다.
6, 직선, 아크, 원형 연결 보드 데펜링에 적합합니다.

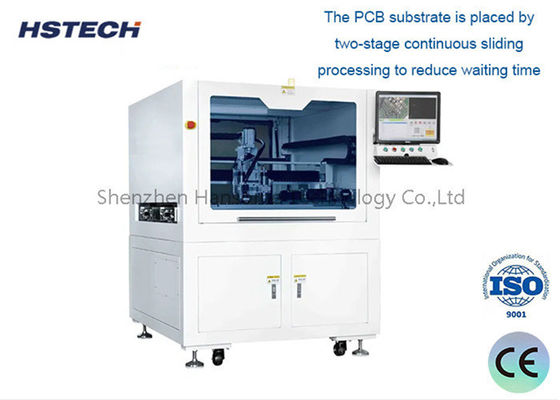

7, PCB 기판은 대기 시간을 줄이고 생산을 증가시키기 위해 2 단계 연속 슬라이딩 처리로 배치됩니다.
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
적용:
이 유형의 PCBA 라우터는 일반적으로 고속 스핀드 모터, 고 정밀 위치 시스템 및 성숙한 CAM 소프트웨어와 같은 핵심 구성 요소가 장착됩니다.그것은 전자제품의 회로 보드 생산에 널리 사용될 수 있습니다., 통신, 자동차 전자 및 기타 산업.
