고속 3 축 단일 플랫폼 테이블 톱 PCBA 라우터 기계 전자 조립

브랜드 이름:	HSTECH
모델 번호:	HS-RM-F500
모크:	1 세트
가격:	negotiable
지불 조건:	D/P, T/T, 서부 동맹,
공급 능력:	한 달에 50 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품명:

탁상 PCBA 라우터 기계

보증:

1년

제어:

터치스크린

릴레이 브랜드:

슈나이더

광전스위치:

오론

재료:

알루미늄 합금

제어 시스템:

PLC

전력 소비:

200W

포장 세부 사항:

목재 케이스

공급 능력:

한 달에 50 세트

제품 설명

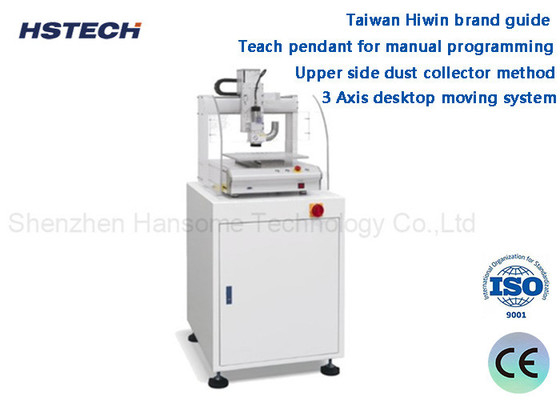

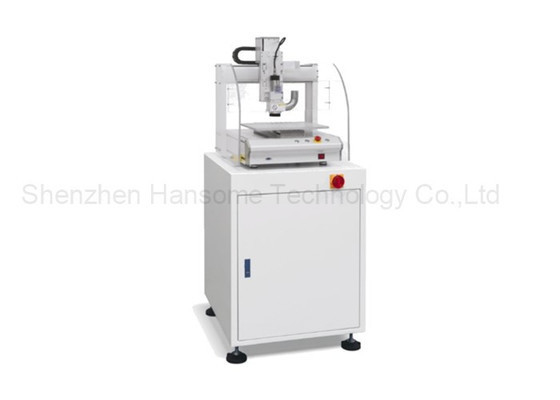

고속 3 축 단일 플랫폼 테이블 톱 PCBA 라우터 기계 전자 조립

기계 도입:

이 기계 RM-F500는 수직 PCB 라우터 기계입니다. 기계 몸에는 두 개의 부분이 있으며, 아래쪽 부분은 구조이고 위쪽 부분은 테이블 3 축 이동 PCB 분리 시스템입니다.분리 시스템은 수동 프로그래밍을 위해 교육 상자를 사용그래서 모든 마크 포인트를 수동으로 설정해야 합니다. 그것은 비용 효율적인 PCB 라우터 시스템입니다.

컴팩트 디자인

전체 기계는 크기가 작고 0.5-1m2만 차지
직무용 또는 데스크톱용
실험실이나 소규모 생산 작업장에서 편리하고 유연한 배치

고 정밀 처리

고 정밀 CNC 시스템 및 서보 모터 드라이브를 채택
±0.05mm 위치 정확도 및 ±0.1mm 반복 위치 정확도를 달성 할 수 있습니다.
안정적이고 신뢰할 수 있는 PCBA 보드 처리 품질을 보장

다기능 절단

PCB 회로 절단, 드릴링, 밀링 및 기타 처리를 수행 할 수 있습니다.
FR4, CEM-3 등 다양한 재료의 PCBA 보드 처리를 지원합니다.
PCBA 보드의 작은 대량의 빠른 처리에 적합합니다.

지능형 제어

친근한 터치 스크린 조작 인터페이스를 채택
처리 매개 변수의 온라인 프로그래밍 및 처리 프로세스의 실시간 모니터링
USB 및 네트워크와 같은 여러 다운로드 방법을 지원

자동 설계

통합 자동 로딩 및 로딩, 공기 흐름 냉각 및 기타 기능
가공 효율을 크게 향상시키고 인력 비용을 줄이십시오.
먼지 덮개 및 기타 안전 보호 장치로 구성

유지보수 가 쉽다

일일 유지보수 를 위해 부품 을 빠르게 해체 할 수 있다
표준 기계 부품 을 채택 함 으로, 예비 부품 은 쉽게 구할 수 있고 저렴 하다
중소기업의 장기적인 사용에 적합한 긴 사용수명

특징:

3 축 데스크톱 이동 시스템
수동 프로그래밍을 가르칠 수 있어요
고속 라우팅 스핀들, 20000~40000rpm의 속도
타이완 하이윈 브랜드 가이드, 이동 시스템의 정확성과 부드러운 확인.
위쪽 먼지 수집기 방법, 플랫폼을 깨끗하게 확인합니다.
직선, 아크 및 원형 연결 보드를 데펜링하는 데 적합합니다.
폐쇄된 수술실, 보안, 소음도 낮습니다.

스펙트럼

모델	RM-F500
구조	단일 스핀들, 단일 플랫폼
절단 길이 효율성	270220mm ((xY)
절단형	직선, 활, 원형
이동 속도	X/Y/Z 축 30025090mm/s
먼지 수집 방법	상부 컬렉션
스핀들	20000~40000rpm
로팅 스핀들	최대 40000회속
절단 속도	1-100mm/s 조정
절단 정확성	±0.03mm
반복 정확성	±0.01mm
프로그래밍	교육용 상자
외부 연결	USB
라우터 키트	프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel
전원 공급	220V/110V,50/60Hz
판 두께	0.8-3mm
먼지 수집기 크기	600500500mm
먼지 수집기 전력	750W, 1HP
