| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

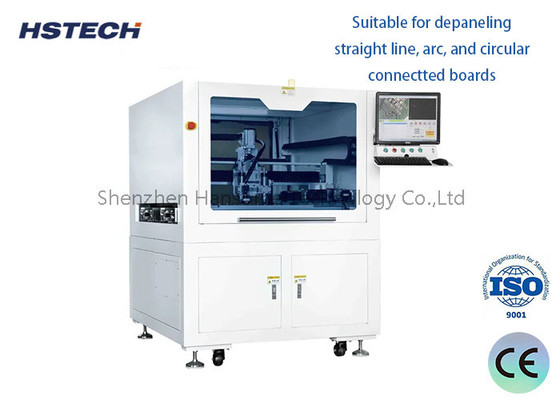

CCD 비큐얼 어라이닝 이중 플랫폼 오프라인 PCBA 라우터 기계 4 축 모션 제어
소개
오프라인 PCBA 라우터 기계는 전자 제조 산업에서 주로 사용되는 인쇄 회로 보드 조립 (PCBA) 의 후처리를위한 자동화 장비입니다.
제품 개요:
오프라인 PCBA 라우터 머신은 조립된 PCBA의 절단 및 껍질 제거와 같은 후처리에 특별히 사용되는 자동화 장비입니다.
PCBA의 크기와 외모가 요구 사항을 충족하는지 확인하기 위해 미리 설계된 경로를 따라 PCBA를 정확하게 절단하고 가장자리를 처리 할 수 있습니다.
전자 제품 제조, 통신 장비, 산업 제어 등 분야에서 PCBA의 후처리에 널리 사용됩니다.
주요 기능과 특징:
높은 수준의 자동화는 처리 효율성과 일관성을 크게 향상시킵니다.
고 정밀 CNC 절단 도구 및 위치 메커니즘을 채택하여 처리 정확성과 품질을 보장합니다.
절단 깊이, 절단 속도 등과 같은 프로그래밍 가능한 처리 매개 변수는 다른 PCBA 재료와 크기의 요구를 충족시킵니다.
자동 로딩 및 로딩 메커니즘으로 장착되어 수동 개입 없이 처리 과정을 완료 할 수 있습니다.
지능적인 모니터링 및 오류 진단을 달성하기 위해 통합 자동 제어 시스템.
콤팩트한 디자인, 작은 발자국, 생산 라인과 원활하게 통합될 수 있습니다.
간편 한 조작 및 편리한 유지보수 는 장기 안정적 인 작동 을 보장 합니다.
주요 응용 분야:
휴대전화, 태블릿, 노트북과 같은 소비자 전자 제품 제조.
라우터, 스위치, 베이스 스테이션 등 통신 장비 제조
산업용 제어장치, 산업용 제어장치, 산업용 로봇 등의 제조
의료용 전자장비 제조, 예를 들어 의료용 진단장비, 치료장비 등
다른 전자 제품용 PCBA의 후처리
선택 및 사용 제안:
적절한 오프라인 PCBA 라우터 머신 모델을 PCBA 크기, 재료, 양 및 생산 라인의 다른 요소에 따라 선택하십시오.
제조업체의 설명서와 유지보수 설명서에 엄격하게 따라 작동 및 유지보수합니다.
도구 낡은 점 을 정기적으로 확인 하고, 적시에 교체 하고 수리 하십시오.
테스트기, 조립 라인 등과 같은 상류 및 하류 장비와 잘 협력 할 수 있습니다.
1, 높은 성능, 높은 안정성 및 보안 산업 장비를 고객에게 제공, 고 정밀 선형 가이드, 제어 카드, 그리고 서보 모터를 사용하여.
2, 고해상도 CCD 비큐얼 정렬에 기반 4 축 이동 제어, 더 효율적인 생산을 만들기 위해 이중 플랫폼을 사용.
3, 독일 브랜드 라우팅 스핀들, 속도는 40000~60000rpm.
4, 타이완 Hiwin 브랜드 가이드, 이동 시스템 정확성 및 부드러운 확인.
5, 도구의 수명 모니터링. 절단기가 특정 거리를 절단 한 후, 그것은 자동으로 다른 절단되지 않은 블레이드의 위치로 상승 하 고 떨어질 것입니다.
6, 직선, 아크, 원형 연결 보드 데펜링에 적합합니다.
7, PCB 기판은 대기 시간을 줄이고 생산을 증가시키기 위해 2 단계 연속 슬라이딩 처리로 배치됩니다.
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 절단 길이 효율성 | 300*350mm | ||
| 절단형 | 직선, 활, 원형 | ||
| 이동 속도 | X/Y 축 1000mm/s,Z 축 500mm/s | ||
| 먼지 수집 방법 | 상부 컬렉션 | ||
| 스핀들 | 40000~60000rpm | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s 조정 | ||
| 절단 정확성 | ±0.03mm | ||
| 반복 정확성 | ±0.01mm | ||
| 프로그래밍 | 다채로운 CCD | ||
| 외부 연결 | USB | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 전원 공급 | 380V | ||
| 기계의 전력 | 2000W | ||
| 먼지 수집기 크기 | 600*470*730mm | ||
| 먼지 수집기 전력 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
