| 브랜드 이름: | HSTECH |
| 모델 번호: | ARX-811 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

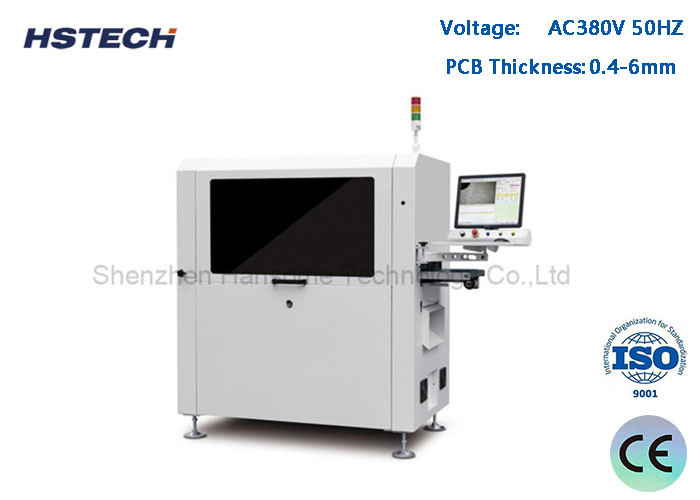

이중 플랫폼 인라인 PCBA 라우터 기계 쇄 절단기
소개합니다
인라인 PCBA 라우터 머신 (Inline PCBA Router Machine) 은 PCB 라우터 또는 PCB 라우터로도 알려진 전자 인쇄 회로 보드 (PCB) 라우터링에 사용되는 장치입니다.그것은 널리 전자 제조 산업에서 작은 크기의 독립 회로 보드로 큰 PCB 시트를 잘라 사용된다.
다음은 Inline PCBA 라우터 기계의 주요 기능과 기능입니다:
1.자동화 된 분화: 인라인 PCBA 라우터 기계는 생산 라인에서 PCB 분화 작업을 지속적으로 수행 할 수있는 자동화 된 장비입니다.일반적으로 효율적인 자동 생산을 달성하기 위해 다른 장비 (PCB 조립 라인 등) 와 함께 사용됩니다..
고 정밀 절단: 이 기계는 정밀 절단 도구와 제어 시스템을 사용하여 고 정밀 PCB 절단을 달성합니다. PCB 보드를 정확하게 절단 할 수 있습니다.절단 라인의 정확성과 품질을 보장합니다..
2다중 도구 구성: 인라인 PCBA 라우터 기계는 일반적으로 다양한 유형의 절단 도구와 크기를 수용 할 수있는 여러 도구 위치로 장착됩니다.적절한 도구는 PCB의 요구 사항에 따라 선택되어 다양한 모양과 크기의 절개를 달성 할 수 있습니다..
3빠른 절단 속도: 장비는 PCB 보드를 빠르고 효과적으로 분리 할 수있는 고속 절단 기능을 가지고 있습니다. 이것은 생산 효율성을 향상시키고 생산 주기를 줄일 수 있습니다.
4정확한 위치 및 클램핑: 인라인 PCBA 라우터 머신은 절단 과정에서 PCB 시트의 안정성과 정확성을 보장하기 위해 정확한 PCB 위치 및 클램핑 메커니즘을 갖추고 있습니다.이것은 절단 오차와 손상을 피합니다, 고품질의 절단 결과를 제공합니다.
5프로그래밍 가능한 제어: 장비는 일반적으로 다양한 PCB 설계 및 요구 사항에 따라 프로그래밍 할 수있는 프로그래밍 가능한 제어 시스템으로 장착됩니다.절단 경로와 같은 매개 변수, 절단 깊이와 속도는 다른 PCB의 요구를 충족하도록 사용자 정의 할 수 있습니다.
특징
1, 진공 픽 및 PCBA를 배치.
2바닥을 잘라내요
3이중 플랫폼 절단
4찢어진 칼을 감지합니다.
5, 자동 생산 라인을 연결.
6, SPC 통계 기능 및 ERP 시스템과 일치합니다.
7, 자동 도구 변경, 진공 청소기의 폭발 방지 기능과 공기 부피를 장착 할 수 있습니다
감시 기능
사양
| 모델 | ARX-811 | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항인 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전속 단위 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
세부 사항
바닥 크기의 먼지 수집기
우수한 CCD 시스템, 이미지 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 정정 지원
고도의 안정성 및 방해 방지 능력을 가진 보상 및 위치.
픽업, 배치, 배하 및 생산을위한 옴니포넌트 진공 흡수 턱
복합 배하 시스템, ESD 항 정형 벨트를 사용하여 분리 된 제품을 상단에 운송하고 폐기물은 아래쪽에 운송됩니다.이 방법으로 많은 공간을 절약합니다.
