| 브랜드 이름: | HSTECH |
| 모델 번호: | CM-610 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

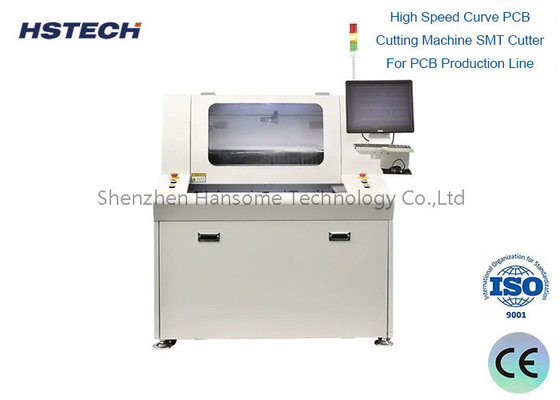

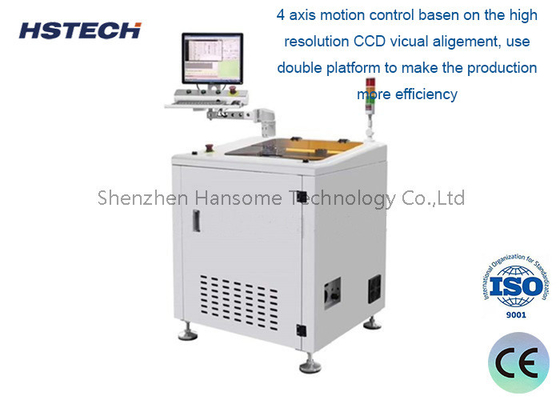

더 높은 효율성 듀얼 플랫폼 밀링 타입 PCBA 라우터 기계
소개합니다
PCBA 라우터 기계 (PCBA 절단 기계) 는 전자 제조 과정에서 사용되는 자동화 장비입니다.주로 조립 된 인쇄 회로 보드 조립 (PCBA) 를 독립적인 개별 회로 보드로 잘라내는 데 사용됩니다..
PCBA 라우터 기계는 다음과 같은 특징과 기능을 가지고 있습니다:
1. 절단 정확성: PCBA 라우터 머신은 PCBA가 요구 사항을 충족하는 개별 회로 보드로 절단되는 것을 보장하는 고 정밀 절단 작업을 달성 할 수 있습니다.정밀 절단 도구와 제어 시스템을 사용하여 정밀한 절단 위치와 크기를 달성합니다..
2자동 작동: 이러한 기계는 일반적으로 자동 작동 기능을 가지고 있으며 미리 설정된 프로그램과 매개 변수를 통해 작동 할 수 있습니다.운영자는 단지 절단 매개 변수를 설정하고 절단되는 PCBA를 배치해야합니다., 기계는 자동으로 절단 과정을 수행하여 생산 효율성을 향상시키고 수동 작업을 줄일 것입니다.
3절단 방법: PCBA 라우터 기계는 일반적으로 절단 작업을 수행하기 위해 고속 회전 절단기 또는 절단 머리와 같은 절단 도구를 사용합니다.절단기는 PCBA의 다른 종류와 크기를 수용하기 위해 다른 절단 필요에 따라 교체 및 조정 할 수 있습니다..
4접착층을 절단: 절단 과정에서 PCBA 라우터 머신은 PCBA에 접착층을 절단 할 수 있습니다.접착층은 구성 요소를 식별하고 보호하는 데 사용되는 표시 및 라벨입니다., 그리고 절단 기계는 필요에 따라 그것을 잘라 냅니다.
5. 썰물 배출 및 수집: 절단 과정은 절단 칩과 폐기물을 생산합니다.PCBA 라우터 기계는 효율적으로 폐기물을 제거하고 수집하고 작업 영역을 깨끗하게 유지하기 위해 슬래그 배charge 시스템과 수집 장치가 장착 될 수 있습니다..
특징
1, 밀링 타입 PCB 라우터 고 정밀도와 고 청결성, 듀얼 평행 작업 플랫폼 및 단일 핑들.
2, 낮은 발자국, 드라이저 유형의 플랫폼은 청소실의 오염을 피하기 위해 설계되었습니다.
3아래쪽보다 더 높은 효율과 소음도 낮습니다.
4, 두 개의 플랫폼 설계, 조작 및 유지 보수에 쉽습니다.
5, 350 * 350mm pcba에 대한 응용, 더 큰 크기는 사용자 정의 될 수 있습니다.
6, 로봇으로 업그레이드 하 여 인라인 기능을 구현 합니다.
사양
| 모델 | CM-610 | CM-610max |
| 최대 PCB 크기 | 350x350mm | 450x450mm |
| 분 PCB 크기 | 5x5mm | |
| PCB 두께 | 0.4~6mm | |
| 작업 테이블 높이 | 850mm | |
| 로딩 모드 | 수동 공급 및 방출 | |
| PCB 위치 | 자기 손가락 또는 지그 | |
| 절단 스핀들/속도 | 시코텍, 독일에서 만든, 5000~60000rpm | |
| 냉각 방식 | 자기 냉각형 | |
| 깨는 칼 검사 | 네 | |
| 절단 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 회전, 펑크 텅프렌 스틸 | |
| 반복 위치 정밀성 | ±0.02mm | |
| 조정 이동 속도 | 1000mm/s | |
| 절차 프로그래밍 | GERBER 그림 수입 또는 시각 시스템을 통해 편집 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V±5%,50/60Hz,3KW | |
| 기계 차원 | 1250*1000*1650mm | 1350*1100*1650 |
| 기계 무게 | 약 900kg | |
기계 차원
기계에 대한 세부 정보
슈퍼 비전 시스템 ((독일 산업 영상 카메라와 일본 브랜드 모리텍스 렌즈가 장착되어 있습니다.)
통합 절단 시스템 (지그 또는 자기 손가락으로 절단) 및 자기 손가락 PIN (특허 디자인)
신뢰할 수 있는 절단 시스템 ((독일 Sycotec 스핀드와 주파수 역전 사용), Win7/Win10 영어 버전 시스템.
