| 브랜드 이름: | HSTECH |
| 모델 번호: | AR-7/AR-7 미니 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

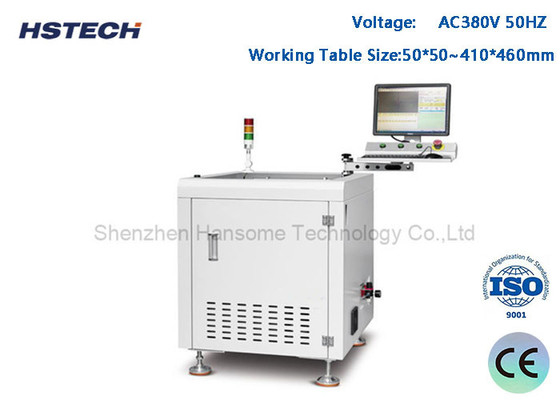

아래 컬렉션 오프라인 PCBA 라우터 기계 자동 분리 기계 사용 SUS304 스테인리스 스틸
소개합니다
오프라인 PCBA 라우터 (offline PCBA router) 는 전자 제품 제조에 사용되는 장비의 일종이다. PCBA (프린트 서킷 보드 어셈블리) 에 라우터 처리를 수행하는 데 사용됩니다.그것은 PCBA에 과잉 물질을 제거함으로써 정밀 기계 및 사용자 정의를 가능하게가장자리, 구멍 또는 원치 않는 부분과 같은
특징
1, PC 프로그래밍 오프라인 자동 분리.
2, 버튼 옆 먼지가 쌓이고 있습니다.
3, 미니 PCBA 라우터, 작은 크기의 PCB에 적합하고 공장 방 절약 요구 사항 솔루션.
4, PCBA 보드를 고치기 위한 맞춤형 장착장치.
5, CCD 시각 검출 및 프로그래밍, 정확하고 오류가 없습니다.
6, 보상 및 먼지 수집과 함께 프로그래밍.
7작업 테이블 크기는 최대 410-510mm PCBA입니다.
8, 두 가지 다른 유형의 제품을 잘라내는 유연성.
9, 수동 공급 및 배하를 위한 오픈 플랫폼, 또한 선택적인 기계 팔 (로봇) 을 갖추고 있습니다.
오프라인 PCBA 라우터는 일반적으로 다음과 같은 특징과 기능을 가지고 있습니다.
고 정밀 처리: 오프라인 PCBA 라우터는 정밀 처리 도구와 제어 시스템을 사용하여 고 정밀 라우터 처리를 달성하고 PCBA의 정확성과 품질을 보장합니다.
자동 작동:라우팅 및 프레싱 기계는 일반적으로 PCBA의 자동 로딩 및 로딩, 자동 위치 및 정렬을 포함하여 자동 작동 기능을 가지고 있습니다.가공 도구의 자동 전환생산 효율성 및 운영 편의성을 향상시키기 위해
다기능 처리:오프라인 PCBA 라우터는 각기 다른 PCBA 처리 요구를 충족시키기 위해 가장자리 절단, 구멍 라우터, 슬로팅, 절단 등 다양한 유형의 처리를 수행 할 수 있습니다.
유연한 프로그래밍과 설정:라우터는 일반적으로 프로그래밍 및 설정 소프트웨어가 장착되어 있으며, PCBA의 설계 요구 사항에 따라 유연하게 프로그래밍 및 설정하여 사용자 정의 처리를 달성 할 수 있습니다.
시각 모니터링 및 조정:일부 라우터에는 실시간으로 처리 프로세스를 표시하고 처리 품질을 모니터링하고 필요한 조정 및 수정 사항을 수행 할 수있는 시각 모니터링 시스템이 있습니다.
데이터 관리 및 추적성오프라인 PCBA 라우터는 일반적으로 데이터 관리 및 추적 기능을 가지고 있으며 품질 분석 및 추적성을 위해 처리 데이터를 기록하고 관리 할 수 있습니다.
사양

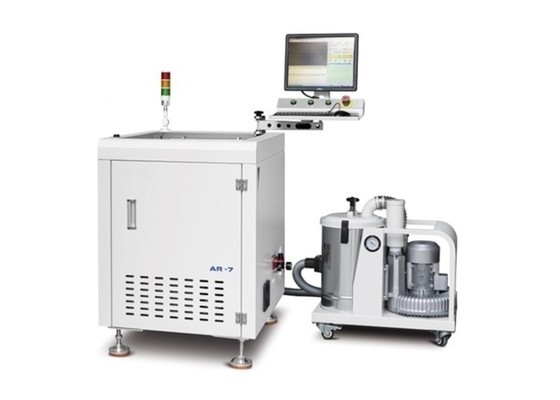

| 모델 | AR-7 | AR-7 미니 |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
| 로딩 모드 | 사용 설명서 | |
| 절단 스핀들/속도 | 5000~60,000 rpm | |
| PCB 두께 | 0.4-4mm | |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 고정형 | 장착장치 | |
| 프로그래밍 | 비전 교육, 인라인 프로그래밍 | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 먼지 수집 방법 | 바닥 먼지 수집 | |
| 먼지 수집기 | 3단계, 380V, 1.2KW | |
| 소음 | <75dB | |
| 제어 시스템 | 산업용 PC | |
| 스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
| 세르보 모터 | A5 시리즈 | |
| 모션 컨트롤 | 4축 모션 컨트롤 보드 | |
| 납 나사 | C5 밀링 스크루 납 | |
| 선형 가이드 | P 순위 침묵 가이드 | |
| 카메라 | 독일 브랜드 이미지 40W 산업용 카메라 | |
| 기계 크기 | 700*800*930mm | 500*650*930mm |
| 화면 |
17인치
|
|
신청서
PCB 조립 처리:
용접 및 조립 프로세스 후에 일반적인 더 큰 패널에서 개별 PCBA를 잘라내는 데 사용됩니다.
프로토타입 제작:
사용자 지정 PCBA의 작은 팩이 절단되고 신속하게 처리되어야하는 빠른 프로토타입 환경에 이상적입니다.
수리 및 재작업:
PCBA의 특정 섹션을 제거하거나 수정하기 위해 재작업 스테이션에서 유용합니다.
주문형의 생산:
제조업체가 특화된 애플리케이션을 위해 독특한 모양의 PCBA를 만들 수 있습니다.
