| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | RM-F550 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 15~20 작업 일수 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |
| 제품 이름: | 오프라인 PCBA 라우터 기계 | 플랫폼: | 두 배 |
|---|---|---|---|
| 구대: | 300*350mm | 반복 정밀도: | ±0.01 |
| 절삭 정밀도: | ±0.03 | 기계 차원: | 1200*1050*1440mm(길이*너비*높이) |

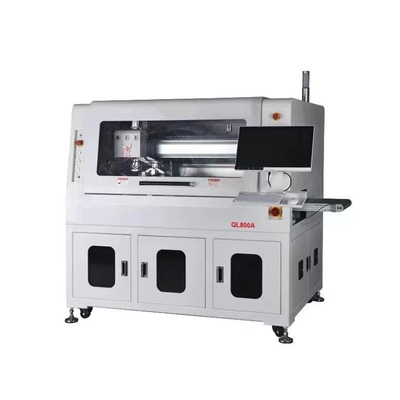

자동 PCB 라우터 머신 오프라인 PCBA 라우터 머신
소개
이 기계는 직렬 자동 PCBA 라우팅 기계입니다. PCBA는 자동 하단 라우팅을 위해 지그와 고정되어 있습니다.그리고 기계를 라우팅 후 PCBA와 함께 조그를 선택하고 배치 하기 위해 노즐 흡수를 사용, 그것은 스탬프 구멍, 곡선 PCB 및 다른 불규칙한 연결 PCB를 분리하는 데 사용됩니다.
중국어/영어 소프트웨어 운영 시스템
독일 브랜드 바슬러 고속 카메라 전체 보드 사진 프로그래밍 모드
자동 라우팅 도구 (비트) 변경, 깨기 도구 감지, 도구 높이 수정 기능으로 장착
생산 효율성을 높이기 위해 연속적인 이중 테이블 작업
특징

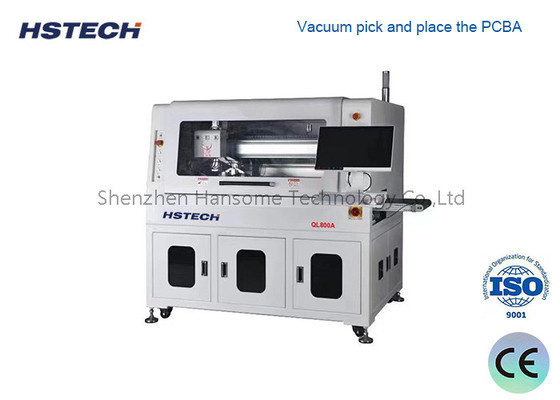

1, 진공을 뽑고 PCBA를 배치합니다.
2바닥을 잘라내요
3이중 플랫폼 절단
4찢어진 칼을 감지합니다.
5, 자동 생산 라인을 연결.
6, SPC 통계 기능 및 ERP 시스템과 일치합니다.
7, 자동 도구 변경, 진공 청소기의 폭발 방지 기능 및 공기 부피 모니터링 기능으로 장착 할 수 있습니다.
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 그래요 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미징 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
