| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | CM-610 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 15~20 작업 일수 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 50개 세트 |
| 제품 이름: | PCBA 라우터 기계 | 공급: | 드로이 먹이는 방법 |
|---|---|---|---|
| 구대: | 더블, 하나의 플랫폼으로 결합 가능 | 기능: | PCBA 핀 보드 분리 |
| 소재: | 시트마텔 | 색상: | 주황색, 회색 |
| 하이 라이트: | 먼지 수집 PCB 라우팅 기계,고속 PCB 라우팅 기계,자동 PCB 라우팅 기계 |
||

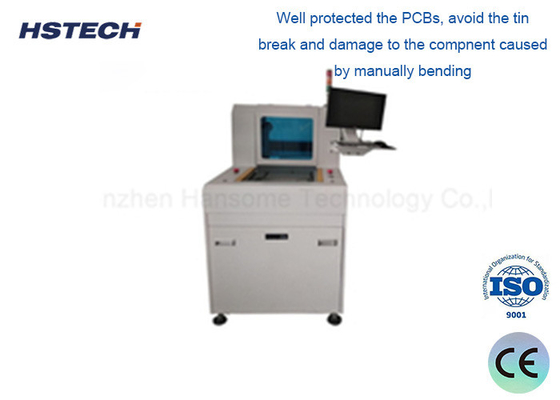

고속 자동 바닥 PCB 라우팅 기계 드로어 공급과 함께 먼지 수집
PCB (프린트 서킷 보드) 라우터 (PCB) 는 PCB 밀링 기계로도 알려져 있으며, 인쇄 회로 보드를 제조하는 데 특별히 사용되는 기계입니다.그들은 다층 PCB에서 원치 않는 부품을 제거하는 작업과 같은 전자제품 제조에서 중요한 역할을합니다, 회로 흔적을 만들고 구멍을 열고 모양을 사용자 정의합니다. 이러한 기계는 일반적으로 높은 프레싱 정확도를 가지고 있으며 PCB를 정확하게 제거 할 수 있습니다.회로 의 불필요한 부품 들 은 회로 의 신뢰성 을 보장 한다.
PCB 라우터는 회로 보드 제조 과정에서 중요한 역할을 합니다. 과도한 물질을 제거하고 회로 흔적을 만들고 구멍을 열고 모양을 사용자 정의합니다.
PCB 라우터는 전자 제조 및 회로 보드 제조 분야에서 널리 사용됩니다. 다음 응용 분야를 포함하지만 이에 국한되지 않습니다.전자장비 제조, 통신 장비, 산업 제어 시스템, 의료 장비, 항공 우주 및 국방.
PCB 라우터는 일반적으로 설계 파일을 실제 밀링 경로로 변환하기 위해 CAD (컴퓨터 지원 설계) 소프트웨어와 호환되어야합니다.원활하고 일관된 생산 프로세스를 보장하기 위해 PCB 조립 장비 및 검사 장비와 호환되어야합니다..
PCB 라우터 는 전자제품 제조 과정 에서 필수적 인 도구 이다. 고품질 의 정밀 인쇄 회로판 을 제조 하는 데 핵심적 인 역할 을 한다.이러한 기계의 고 정밀성 및 자동화 기능은 생산 효율성을 높이고 전자 제품의 신뢰성 및 성능을 보장하는 데 도움이됩니다..
특징
1중국어/영어 소프트웨어 운영 시스템.

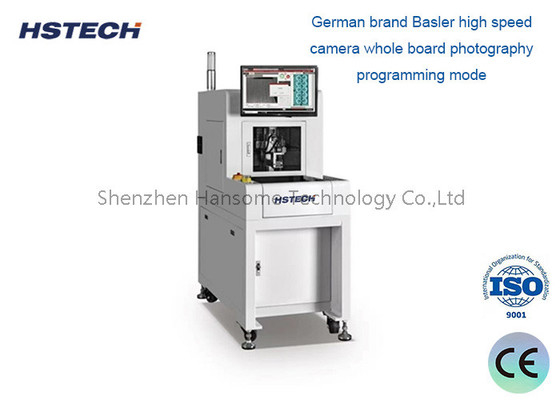

2.독일 브랜드 바슬러 고속 카메라 전체 보드 사진 프로그래밍 모드. 원격 제어 및 디버깅을 실현 할 수 있습니다.
3. 자동 라우팅 도구 (비트) 변경, 파기 도구 감지, 도구 높이 수정 기능으로 장착.
4단일 테이블 작업, 또한 두 기계의 조합으로 사용될 수 있습니다. 장비는 로봇으로 무인 조작이 될 수 있습니다. 생산 효율성을 크게 향상시킵니다.
사양
| 기계 모델 | RT330 |
| PCB 컷팅 크기 | 310*360MM |
| 절단 물체 | V-그루브, 스탬프 홀, 원형 포인트, 등 |
| 절단 테이블 | 단일 테이블 |
| 절단 정확성 | ±0.08MM |
| 반복 정확성 | ±0.015MM |
| 최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s |
| 스핀들 | 중국 브랜드 |
| 도구 변경 모드 | 수동 도구 변경 |
| 스핀드 라우팅 속도 | 최대: 6만 회전 |
| 도구 탐지 | 자동 도구 침몰, 도구 파기 (선택) |
| 절단 속도 | 5~100mm/s 조절 |
| PCB 절단 두께 | 0.3-3.0MM |
| 프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 |
| 제어 방법 | PC 정밀 3축 제어 시스템 |
| X,Y1,Y2,Z 드라이버 메토스 | 내장식 세르보 드라이브 (파나소닉 옵션) |
| 적절한 라우팅 비트 크기 | 0.8·3.0MM |
| 전원 공급 | AC220V 50/60HZ 단일 단계 |
| 기계 크기 | L*W*H ((1250mm*650mm*1550mm) |
| 기계 무게 | 300kg |
| 먼지 청소기 전력 | 3HP |
| 먼지 청소기 전원 공급 장치 | AC380V 3단계 |
| 먼지 없는 크기 | L*W*H ((800mm*400mm*780mm) |
| 먼지 청소기 크기 | 60kg |
| 먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) |
기계에 대한 세부 정보
슈퍼 비전 시스템 ((독일 산업 영상 카메라와 일본 브랜드 모리텍스 렌즈가 장착되어 있습니다.)
통합 절단 시스템 (지그 또는 자기 손가락으로 절단) 및 자기 손가락 PIN (특허 디자인)
신뢰할 수 있는 절단 시스템 ((독일 Sycotec 스핀드와 주파수 역전 사용), Win7/Win10 영어 버전 시스템.
포장 에 관한 것
