| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | RM-560 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 15~20 작업 일수 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 50개 세트 |
| 제품 이름: | PCBA 라우터 기계 | 플랫폼: | 두 배 |
|---|---|---|---|
| 가이드: | HIWIN | 전압: | AC380V 50Hz |
| 이명: | 자동 PCB (폴리염화비페닐) 라우터 | 라우팅 스핀들: | 6000rpm |
| 구동 모터: | 서보 모터 | 보증: | 1년 |
| 하이 라이트: | CCD 탐지 PCBA 라우터 기계,이중 플랫폼 PCBA 라우터 기계,세르보 모터 PCBA 라우터 기계 |
||

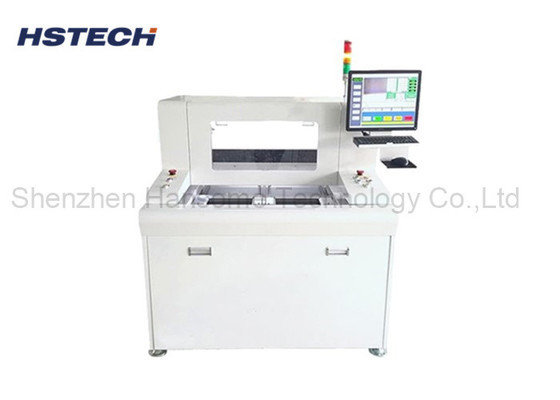

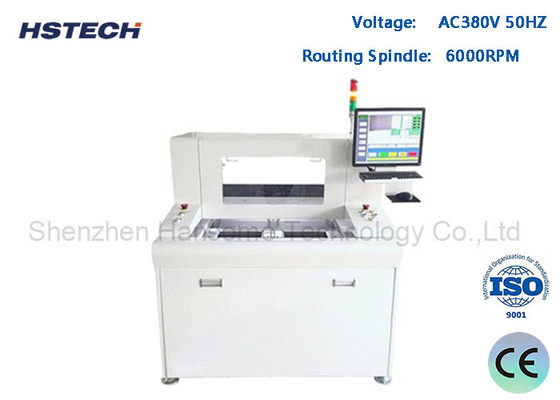

세르보 모터 X/Y/Z 축 PCBA 라우터 기계 CCD 탐지
소개
이 자동 PCB 라우터 기계는 고속 라우팅 스핀드를 사용하여, 이중 플랫폼을 갖추고, 4 축 서보 모터로 구동,
스핀드는 미리 설정된 프로그래밍에 따라 움직이며, 자동으로 스탬프 홀 연결 보드, 곡선 보드 및 다른 불규칙한 모양의 보드를 분리합니다.
기계 사용 창 작동 시스템, CCD 감지 분리 트랙, 언제든지 분리 프로세스를 확인할 수 있습니다.
특징
이 PCB 분리기는 x,y,z 서보 모터와 드라이브 시스템과 볼 스크루,선형 가이드 레일을 채택합니다. 기계가 원활하고 정확하게 작동하도록 보장합니다.05mm.
로터리 듀얼 워크스테이션 디자인은 연속적인 동작을 가능하게 하고, 생산 효율을 크게 향상시킵니다.
기계는 고해상도 CcD를 갖추고 있습니다. CCD의 크로스 커서와 직접 학습 프로그래밍 방법을 사용합니다. 조작이 매우 쉽습니다. 소프트웨어는 포인트, 라인, 아크,원 등 명령어 판판의 다른 모양을 자르기표시 위치 기능을 가지고 있으며 PCB 위치가 변경되면 자동으로 좌표 오프셋을 수정할 수 있습니다. 산업용 PC,윈도우 시스템과 영어 자체 개발 소프트웨어의 완전한 프로그래밍 및
작동이 매우 쉽습니다. 품질, 공기 냉각, 긴 서비스 수명 로팅 스핀들. 외부 조용한 진공 청소기밀링 절단 2 또는 3 섹션으로 사용할 수 있습니다., 그냥 sofeware에 매개 변수를 설정, 그것은 크게 프레싱 잘라 '서비스 라이프를 연장했습니다.
반 정적 이온화 팬을 장착하여 정적을 제거하고 먼지를 제거합니다.
주요 특징
1고속 라우팅 스핀드, 6000rpm
2, 윈도우 작동, 수동 위치 또는 파일 수입.
3CCD 탐지
4내부 먼지 수집기 포함
5, FPC 보드, 알루미늄 보드, FR4 등을 분리하는 데 적합합니다.
6, 주로 분리 스탬프 구멍 연결 보드, 곡선 보드, 대신 전통적인 v-컷 보드 사용.
정화
| 모델 | RM-560 | ||
| 구조 | 싱글 스핀들, 듀얼 워크 플랫폼 | ||
| 기계 크기 (mm) | 1000*1200*1550 | ||
| 총중량 | 700kg | ||
| 먼지 수집기 크기 ((mm) | 625*600*1600 | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 300*400mm | ||
| 기판 운전 유형 | 이중 회전 플랫폼, 3단계 모터 인버터와 정밀 썰기 | ||
| 운전 시스템 | X/Y/Z 축, 세 단계 모터 주파수 인버터로 구동되는 W 축 | ||
| 로팅 스핀들 | 6000rpm | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 액티브 보호 기능 | 안전성 가벼운 커튼 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 그래요 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
기계에 대한 세부 정보
하이 스피드 라우팅 스핀들 및 내부 먼지 수집기
윈도우7/10 영어 버전 운영 체제,디버깅 및 운영에 간단합니다.
