| 브랜드 이름: | HSTECH |
| 모델 번호: | ARM-710 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 한 달에 50 세트 |
100000 RPM 스핀들 CCD 시스템 Jig 없이 직선 PCB 디패널링 라우터 기계
소개
이 기계는 ATE 테스트 라인을 위한 로더와 릴레이더, 고속 스핀들, PCBA를 잘라내고 정확성과 명확성을 보장하기 위한 낮은 스트레스 힘으로 완전 자동 인라인 라우터 시스템입니다.
특징
1, 독일 Sycotec Spinde, 최대 1000000 RPM를 사용 하 고 자동 도구 전환 기능.

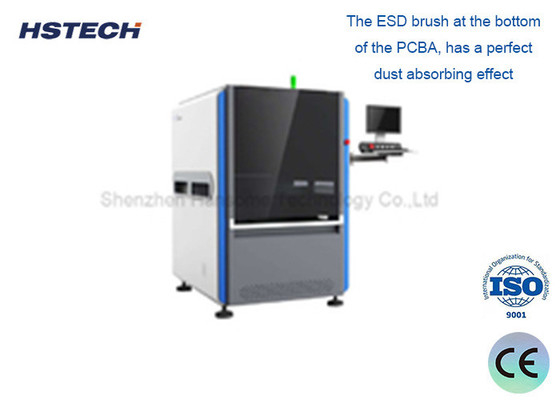

2"PCBA의 바닥에 있는 ESD 브러쉬는 먼지를 흡수하는 완벽한 효과를 가지고 있습니다.
3, 우수한 CCD 시스템과 이미지 카메라, 모리텍스 렌즈 및 측정 수준의 빛 소스, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
4, 완벽한 Jig없는 라우팅 솔루션, 20 * 20 ~ 350 * 350mm PCB 크기를 지원하고, 픽업 장치는 빠른 제거 및 설치, 높은 신뢰성 및 저렴한 비용을 실현 할 수 있습니다.
5, 표준 도구 레퍼토리 3 종류의 3,175 도구, 각 10pcs 내부. 정밀 클램핑 시스템 및 리프팅 시스템,X1,Y1 및 Z1
6, 풀 솔루션1: PCBA는 절단 후 ESD 벨트에 배치되고 시험 또는 조립 라인으로 들어갈 것입니다. 풀 솔루션 2: 대량 풀 장치로 클램프는 트레이 상자를 꽉 잡습니다.
7, 프레싱 컷어는 고속 스핀드에 의해 구동되며 절단 힘이 감소, 높은 정확성, 낮은 소음의 장점을 가지고 있으며 원형, 직선, L 또는 U 타입과 같은 모든 모양의 pcba에 적합합니다.사각형 및 활 모양.
8, Win7/Win10 영어 버전 시스템
사양
| 모델 | ARM-710 | ARM-711 |
| 최대 PCB 크기 | 350x350mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 상단 및 하단 안내 레일 클램핑 | |
| 픽링 시스템 | 360도 회전 클램핑 시스템, 진공 흡수 노즐의 2 그룹; ESD 벨트 운송 / 팩 패널 전달 장치의 최대 4 그룹 | |
| 절단 스핀들/속도 | 100,000 rpm/min, 독일 브랜드 | 60,000 rpm/min, 독일 브랜드 |
| 자동 도구 변경 | 네 | 아니 |
| 칼을 깰 수 있습니다. | 네 | 네 |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.02mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전속 단위 | |
| 폐기물 수집 | 철도 통한 출구 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1000x1300x1600mm | |
| 무게 | 약 1000kg | |
기계 크기
세부 사항
1자동 절단 도구 변경 2, 깨진 칼 탐지 3, 자동 생산 모드
4, SPC 통계 기능 및 일치 ERP 시스템
5, 폭발 방지 진공 먼지 수집기 및 공기 부피 모니터 선택
완벽한 PCBA 라우팅 시스템 보드를 고치기 위해 Jig 없이, 20x20 ~ 350x350mm PCB 크기를 지원하고, 픽업 장치가 실현할 수 있습니다.
빠르게 제거하고 설치하고 높은 신뢰성 및 저렴한 비용.
ESD 벨트 인라인 배하
배하 솔루션 1: PCBA를 분리한 후, ESD 벨트에 배치하고, 시험/집합 라인에 입력합니다.
배하 솔루션 2: 팩 배하 단위 ARM710-1을 사용하면 클램프가 ARM710의 트레이 상자에 배치됩니다.
