| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |
소개

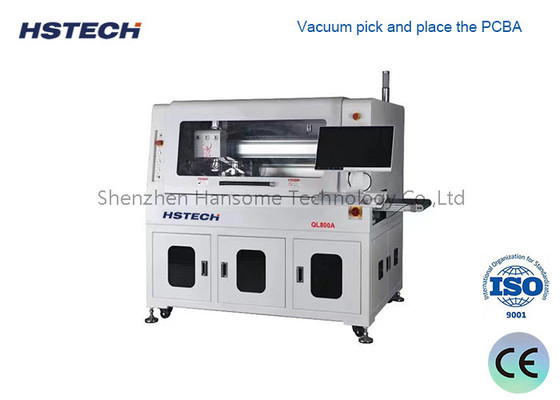

이 기계는 직렬 자동 PCBA 라우팅 기계입니다. PCBA는 자동 하단 라우팅을 위해 지그와 고정되어 있습니다.그리고 기계를 라우팅 후 사용 노즐 흡입을 선택하고 함께 jig와 PCBA를 배치, 그것은 스탬프 구멍, 곡선 PCB 및 다른 불규칙한 연결 PCB를 분리하는 데 사용됩니다.
특징
1, 진공 픽 및 PCBA를 배치.
2바닥을 잘라내요
3이중 플랫폼 절단
4찢어진 칼을 감지합니다.
5, 자동 생산 라인을 연결.
6, SPC 통계 기능 및 ERP 시스템과 일치합니다.
7, 자동 도구 변경, 진공 청소기의 폭발 방지 기능 및 공기 부피 모니터링 기능으로 장착 할 수 있습니다.
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미지 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
