| 브랜드 이름: | HSTECH |
| 모델 번호: | CM-610 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

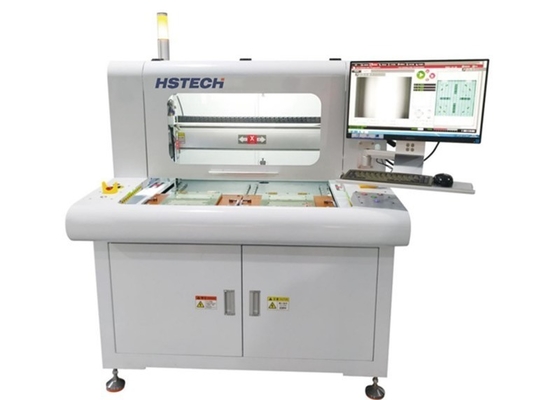

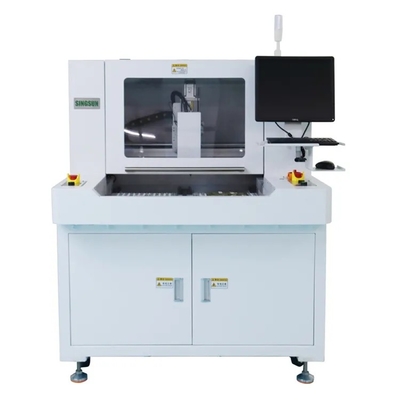

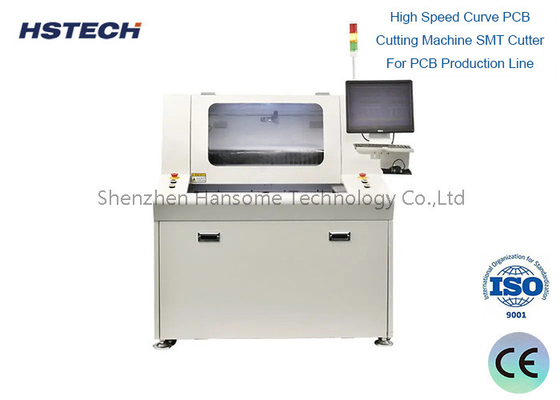

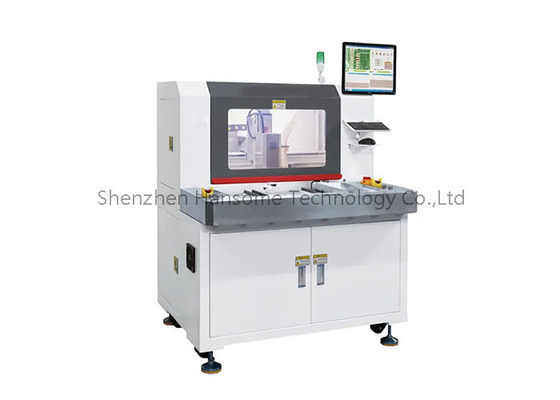

자기 냉각형 타입 시트 매텔 PCBA 라우터 머신
소개합니다
PCBA (프린트 서킷 보드 어셈블리) 라우터 기계는 인쇄 회로 보드의 제조 및 조립에 사용되는 전문 장비입니다.
특징
1, 밀링 타입 PCB 라우터 고 정밀도와 고 청결성, 듀얼 평행 작업 플랫폼 및 단일 핑들.
2, 낮은 발자국, 드라이저 유형의 플랫폼은 청소실의 오염을 피하기 위해 설계되었습니다.
3아래쪽보다 더 높은 효율과 소음도 낮습니다.
4, 두 개의 플랫폼 설계, 조작 및 유지 보수에 쉽습니다.
5, 350 * 350mm pcba에 대한 응용, 더 큰 크기는 사용자 정의 될 수 있습니다.
6, 로봇으로 업그레이드 하 여 인라인 기능을 구현 합니다.
사양
| 모델 | CM-610 | CM-610max |
| 최대 PCB 크기 | 350x350mm | 450x450mm |
| 분 PCB 크기 | 5x5mm | |
| PCB 두께 | 0.4~6mm | |
| 작업 테이블 높이 | 850mm | |
| 로딩 모드 | 수동 공급 및 방출 | |
| PCB 위치 | 자기 손가락 또는 지그 | |
| 절단 스핀들/속도 | 시코텍, 독일에서 만든, 5000~60000rpm | |
| 냉각 방식 | 자기 냉각형 | |
| 깨는 칼 검사 | 네 | |
| 절단 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 회전, 펑크 텅프렌 스틸 | |
| 반복 위치 정밀성 | ±0.02mm | |
| 조정 이동 속도 | 1000mm/s | |
| 절차 프로그래밍 | GERBER 그림 수입 또는 시각 시스템을 통해 편집 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V±5%,50/60Hz,3KW | |
| 기계 차원 | 1250*1000*1650mm | 1350*1100*1650 |
| 기계 무게 | 약 900kg | |
신청서
프로토타입 제작: 특정 보드 모양이 필요한 프로토타입을 만드는 데 유용합니다.
대량 생산: 일관성 있고 효율적인 라우팅을 위해 대량 생산 환경에서 사용됩니다.
복잡 한 디자인: 복잡 한 모양 이나 디자인 을 가진 도판 에 적합 하며, 복잡 한 절단 을 필요로 한다.
기계 차원
기계에 대한 세부 정보
슈퍼 비전 시스템 ((독일 산업 영상 카메라와 일본 브랜드 모리텍스 렌즈가 장착되어 있습니다.)
통합 절단 시스템 (지그 또는 자기 손가락으로 절단) 및 자기 손가락 PIN (특허 디자인)
신뢰할 수 있는 절단 시스템 ((독일 Sycotec 스핀드와 주파수 역전 사용), Win7/Win10 영어 버전 시스템.
