| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | CM-610 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무 케이스, 폼 보호 |
| 배달 시간: | 20~30일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 달 당 50개 세트 |
| 제품 이름: | PCBA 라우터 기계 | 공급: | 드로이 먹이는 방법 |
|---|---|---|---|
| 구대: | 더블, 하나의 플랫폼으로 결합 가능 | 기능: | PCBA 핀 보드 분리 |
| 소재: | 시트마텔 | 색상: | 주황색, 회색 |

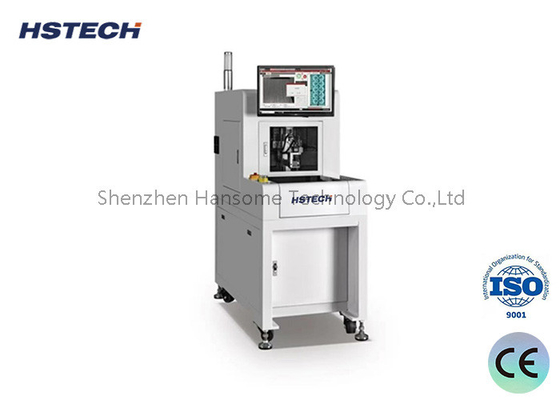

단일 플랫폼 오프라인 PCB 라우터 자동 디패널링 PCBA 절단 기계
설명
이 기계는 바닥에 서 있는 자동 PCBA 라우팅 기계입니다. 그것은 단일 플랫폼 작동입니다. 프로그래밍, 자동 바닥 라우팅 및 바닥 먼지 수집을 위해 PC를 사용합니다.고속 라우팅 스핀드를 사용하는 기계, 지그로 PCBA를 고정하여 스탬프 구멍, 곡선 PCB 및 기타 불규칙한 연결 PCB를 분리합니다.
특징
1중국어/영어 소프트웨어 운영 시스템.

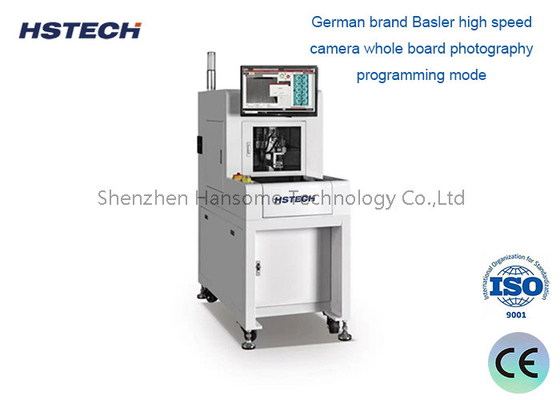

2.독일 브랜드 바슬러 고속 카메라 전체 보드 사진 프로그래밍 모드. 원격 제어 및 디버깅을 실현 할 수 있습니다.
3. 자동 라우팅 도구 (비트) 변경, 파기 도구 감지, 도구 높이 수정 기능으로 장착.
4단일 테이블 작업, 또한 두 기계의 조합으로 사용될 수 있습니다. 장비는 로봇으로 무인 조작이 될 수 있습니다. 생산 효율성을 크게 향상시킵니다.
적용
풀 비전 지능형 라우터는 소비자 전자제품, 가정 전자제품, 자동차 전자제품 및 기타 관련 멀티 보드 PCB 절단 작업에 적합합니다.
사양
| 기계 모델 | RT330 |
| PCB 컷팅 크기 | 310*360MM |
| 절단 물체 | V-그루브, 스탬프 홀, 원형 포인트, 등 |
| 절단 테이블 | 단일 테이블 |
| 절단 정확성 | ±0.08MM |
| 반복 정확성 | ±0.015MM |
| 최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s |
| 스핀들 | 중국 브랜드 |
| 도구 변경 모드 | 수동 도구 변경 |
| 스핀드 라우팅 속도 | 최대: 6만 회전 |
| 도구 탐지 | 자동 도구 침몰, 도구 파기 (선택) |
| 절단 속도 | 5~100mm/s 조절 |
| PCB 절단 두께 | 0.3-3.0MM |
| 프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 |
| 제어 방법 | PC 정밀 3축 제어 시스템 |
| X,Y1,Y2,Z 드라이버 메토스 | 내장식 세르보 드라이브 (파나소닉 옵션) |
| 적절한 라우팅 비트 크기 | 0.8·3.0MM |
| 전원 공급 | AC220V 50/60HZ 단일 단계 |
| 기계 크기 | L*W*H ((1250mm*650mm*1550mm) |
| 기계 무게 | 300kg |
| 먼지 청소기 전력 | 3HP |
| 먼지 청소기 전원 공급 장치 | AC380V 3단계 |
| 먼지 없는 크기 | L*W*H ((800mm*400mm*780mm) |
| 먼지 청소기 크기 | 60kg |
| 먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) |
크기
기계에 대한 세부 정보
슈퍼 비전 시스템 ((독일 산업 영상 카메라와 일본 브랜드 모리텍스 렌즈가 장착되어 있습니다.)
통합 절단 시스템 (지그 또는 자기 손가락으로 절단) 및 자기 손가락 PIN (특허 디자인)
신뢰할 수 있는 절단 시스템 ((독일 Sycotec 스핀드와 주파수 역전 사용), Win7/Win10 영어 버전 시스템.
