| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F328 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

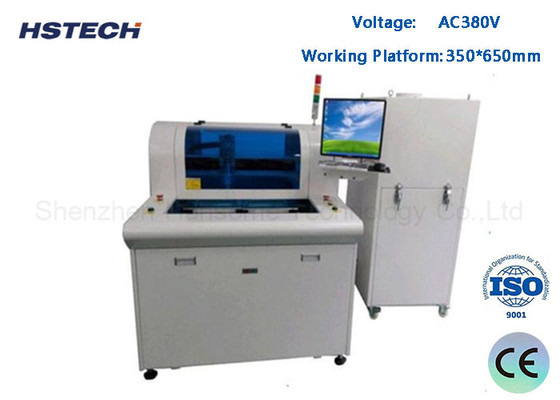

하단 컬렉션 X/Y/Z 축 드라이브와 함께 단일 플랫폼 PCBA 라우터 기계
기계 도입
이 장치는 고속 작동에서 미리 편집 된 경로에 따라 다중 연결 PCB 보드를 나누기 위해 프레싱 커터를 채택합니다. 수동 절단, V-CUT 또는 PUSH 절단 결함을 대체합니다.제품 품질을 향상시키고 폐기율을 줄입니다.이 기계는 인간-기계 인터페이스 WindowsXP 운영 체제를 채택, 간단하고 사용자 친화적인 인터페이스 디자인, 자동 절단 경로 수정 시스템,높은 픽셀 CCD 프로그램 생산 및 블록 프로그램 및 단일 단계 프로그램 편집 및 수정, 상호 작용하는 두 플랫폼의 PCB 로딩 및 배하 장치가 기계의 대기 시간을 효과적으로 줄여서 이상적인 생산 효율성을 달성 할 수 있습니다.
주요 특징
1, 높은 픽셀 CCD 확대 렌즈, 보조 프로그램 교육 및 편집 기능, 정확성 및 정밀도를 향상시키고 더 높은 해상도의 이미지를 갖추고 있습니다.
2, 자동 MARK 포인트 위치 및 수정 시스템. 이동 경로는 실시간 디스플레이와 시뮬레이션 라우터 추적을 가지고 있습니다. 디스플레이는 한눈에 명확합니다.자동 정렬 수정 기능은 더 높은 절단 정확도를 가지고PCB가 3mm 내외로 오차되는 한 기계 비전은 자동 라우팅을 수행 할 수 있습니다.캘리브레이션은 게시판을 배치 할 때 운영자의 정확성 요구 사항을 완화하고 작업 효율성을 크게 향상.
3, 프로그램의 왼쪽과 오른쪽 작업 테이블의 복사, 블록 복사, 표시, 다각 연결 보드 복사, 단일 단계 추적 수정 기능,및 블록 편집 수정 기능을 정확하게 프로그램 생산 시간을 단순화하고 편집 효율성을 향상.
4, 고전력 수입 팬으로 만든 진공 청소기와 10V의 고전압 정적 제거 장치는 더 이상적인 진공 효과와 소음을 낮추고 있습니다.
5, 도구의 수명 모니터링. 절단기가 특정 거리를 절단 한 후, 그것은 자동으로 다른 절단되지 않은 블레이드의 위치로 상승 하 고 떨어질 것입니다.위아래 거리와 주파수는 절단기의 수명을 연장하기 위해 칼의 길이에 따라 설정 될 수 있습니다.
6, 투명한 안전 문 디자인은 순식간에 프로세스를 명확하게합니다. 문을 열 수있는 두 가지 방법이 있습니다.비상 정지 처리 중에 사고를 방지하고 안전한 검사 운영 환경을 제공하는 것입니다50%의 느림은 프로그래머가 프로그램을 수행 할 때 가공 과정을 모니터링하는 것을 용이하게합니다.
7, PCB 기판은 대기 시간을 줄이고 생산을 증가시키기 위해 2 단계 연속 슬라이딩 처리로 배치됩니다.
정화
| 모델 | RM-F328 | ||
| 구조 | 싱글 스핀들, 더블 플랫폼 | ||
| 기계 크기 (mm) | 1220*1400*1300mm ((L*W*H) | ||
| 총중량 | 750kg | ||
| 먼지 수집기 크기 ((mm) | 780*650*1600mm | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 350*650mm | ||
| PCB 위치 | 장착장치, 기능용 손가락 | ||
| 운전 시스템 | X/Y/Z 축, 서보 모터, W 축, 3단계 모터 주파수 인버터 | ||
| 로팅 스핀들 | 최대 60000회속 | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 먼지 수집기 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 프로그래밍 | 온라인 프로그램 | ||
| 편집 함수 | 직선, 곡선, 원, 활 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
먼지 수집기 사양
| 크기 | 780*650*1600mm |
| 힘 | 2.2KW, 3HP, AC380V |
| 소음 | <200dB |
| 공기 입출량 | 6인치/8인치 |
| 전력선 | 5 x 25² |
| 필터 | 16개 |
기계에 대한 세부 정보
