| 브랜드 이름: | HSTECH |
| 모델 번호: | ARM-710 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 한 달에 50 세트 |

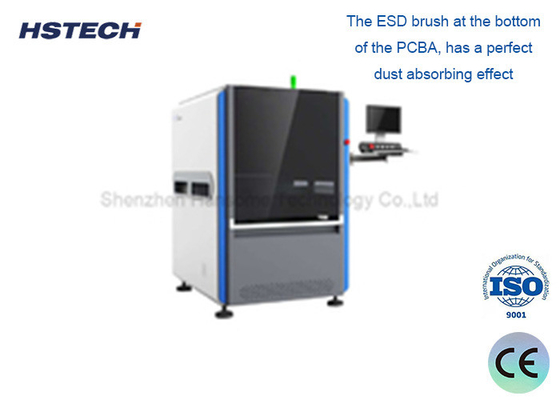

PCB 라우터 머신 CCD 시스템 JIG 없이 인라인 PCB 디패널링 라우터
특징

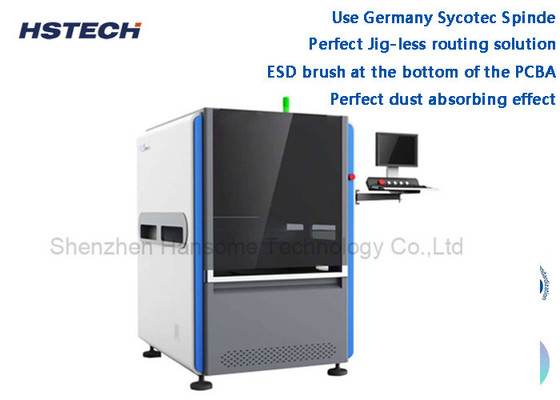

1, 독일 Sycotec Spinde, 최대 1000000 RPM를 사용 하 고 자동 도구 전환 기능.
2"PCBA의 바닥에 있는 ESD 브러쉬는 먼지를 흡수하는 완벽한 효과를 가지고 있습니다.
사양
| 모델 | ARM-710 | ARM-711 |
| 최대 PCB 크기 | 350x350mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 상단 및 하단 안내 레일 클램핑 | |
| 픽링 시스템 | 360도 회전 클램핑 시스템, 진공 흡수 노즐의 2 그룹; ESD 벨트 운송 / 팩 패널 전달 장치의 최대 4 그룹 | |
| 절단 스핀들/속도 | 100,000 rpm/min, 독일 브랜드 | 60,000 rpm/min, 독일 브랜드 |
| 자동 도구 변경 | 네 | 아니 |
| 칼을 깰 수 있습니다. | 네 | 네 |
| 분리 속도 | 1-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.02mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전속 단위 | |
| 폐기물 수집 | 철도 통한 출구 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1000x1300x1600mm | |
| 무게 |
약 1000kg
|
|
기계 크기
세부 사항
1자동 절단 도구 변경 2, 깨진 칼 탐지 3, 자동 생산 모드
4, SPC 통계 기능 및 일치 ERP 시스템
5, 폭발 방지 진공 먼지 수집기 및 공기 부피 모니터 선택
완벽한 PCBA 라우팅 시스템 보드를 고치기 위해 Jig 없이, 20x20 ~ 350x350mm PCB 크기를 지원하고, 픽업 장치가 실현할 수 있습니다.
빠르게 제거하고 설치하고 높은 신뢰성 및 저렴한 비용.
ESD 벨트 인라인 배하
배하 솔루션 1: PCBA를 분리한 후, ESD 벨트에 배치하고, 시험/집합 라인에 입력합니다.
배하 솔루션 2: 팩 배하 단위 ARM710-1을 사용하면 클램프가 ARM710의 트레이 상자에 배치됩니다.
