| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F318 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |

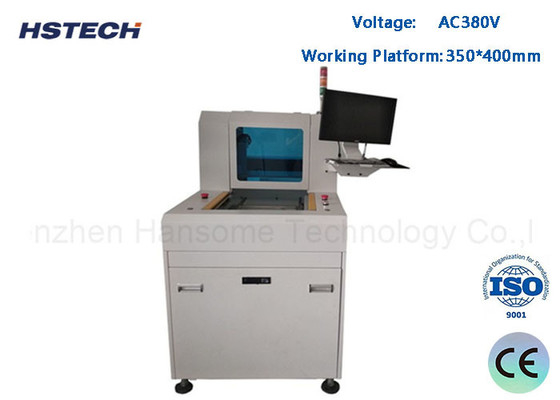

단일 플랫폼 작은 크기의 쥐 물식 자동 PCB 디패널링 라우팅 기계
기계 도입
이 단일 플랫폼 자동 PCB 라우터 기계는 비용 효율적인 PCB 라우터, 작은 크기, 많은 공간을 절약, 작은 공장에 적합합니다.
이 기계는 모든 기능을 갖추고 있으며 먼지 수집기도 갖추고 있습니다.
작동 원칙
PC를 사용하여 프로그래밍, 그리고 프로그램에 따라 작동하는 고속 프레싱 커터.
전통적인 PCB 분리기와 비교한 장점

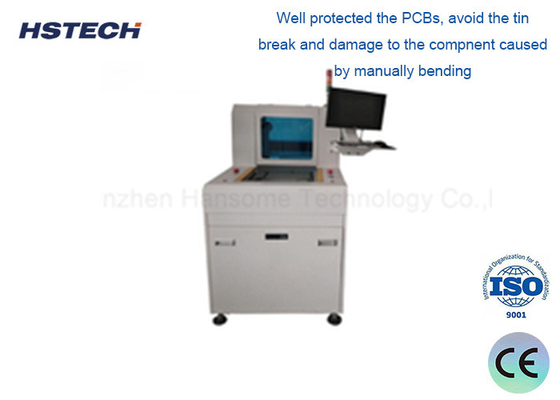

1PCB를 잘 보호하여 수동 굽기로 인해 틴 파열과 부품 손상으로 인해 피합니다.
2, 초저력 스트레스는 펀치 또는 구부러짐을 사용하여 기계적으로 생성 된 스트레스를 피합니다.
3, 곡선 PCB 패널의 모든 종류의 절단에 적합합니다.
주요 특징
1, 최대 40000rpm 고속 라우팅 스핀드
2, 중국어와 영어 운영 언어 선택 제어판.
3, 윈도우 작동, 수동 위치 또는 파일 수입.
4CCD 탐지
5외부 먼지 수집기 포함
6, 모든 종류의 곡선 PCB를 분리하기에 적합합니다.
정화
| 모델 | RM-F318 | ||
| 구조 | 단일 스핀들, 단일 플랫폼 | ||
| 기계 크기 (mm) | 740*835*1240mm | ||
| 총중량 | 550kg | ||
| 먼지 수집기 크기 ((mm) | 700*600*1200mm | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 350*400mm | ||
| PCB 위치 | 장착장치, 기능용 손가락 | ||
| 운전 시스템 | X/Y/Z 축, 서보 모터, W 축, 3단계 모터 주파수 인버터 | ||
| 로팅 스핀들 | 최대 40000회속 | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 먼지 수집기 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 프로그래밍 | 온라인 프로그램 | ||
| 편집 함수 | 직선, 곡선, 원, 활 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
먼지 수집기 사양
| 크기 | 700*600*1200mm |
| 힘 | 2.2KW, 3HP, AC380V |
| 소음 | <200dB |
| 공기 입출량 | 6인치/8인치 |
| 전력선 | 5 x 25² |
| 필터 | 16개 |
기계에 대한 세부 정보
우리는 전문 기술자 및 판매를 보유하고 있으며, 첨단 기술에 의존하고 있으며, 고객에게 고효율적이고 신뢰할 수있는 보드 취급을 제공하기 위해 최선을 다하고 있습니다.동시에우리의 경험이 풍부한 엔지니어링 팀은 항상 스마트 공장 개발 방향을 파악,시장 수요에 따라 제품과 기술 업데이트, 더 자동화 및 비용 효율적인 제품을 항상 추구, 우리는 또한 우리의 고객의 다른 필요에 따라 OEM를합니다.
